Brüche in MLCCs und wie man sie verhindert

MLCC Crack vermeiden: Ursachen und Lösungen

Keramikkondensatoren sind aus modernen elektronischen Schaltungen nicht mehr wegzudenken. Doch trotz ihrer Zuverlässigkeit zählen mechanische Schäden wie MLCC Crack, also feine Risse im Bauteil, zu den häufigsten Ausfallursachen. Solche Schäden entstehen nicht zufällig – oft sind sie das Ergebnis von fehlerhafter Handhabung oder falscher Verarbeitung. Um MLCC Risse zu vermeiden, ist es entscheidend, die Ursachen zu kennen und geeignete Maßnahmen zu ergreifen. In diesem Beitrag erfahren Sie, warum ein Keramikkondensator Bruch entsteht, wie MLCC Lötstress und MLCC Handling eine Rolle spielen und wie Techniken wie Flex Termination MLCC und Board Flexure MLCC zur MLCC Zuverlässigkeit beitragen können.

Warum entstehen Risse in MLCCs?

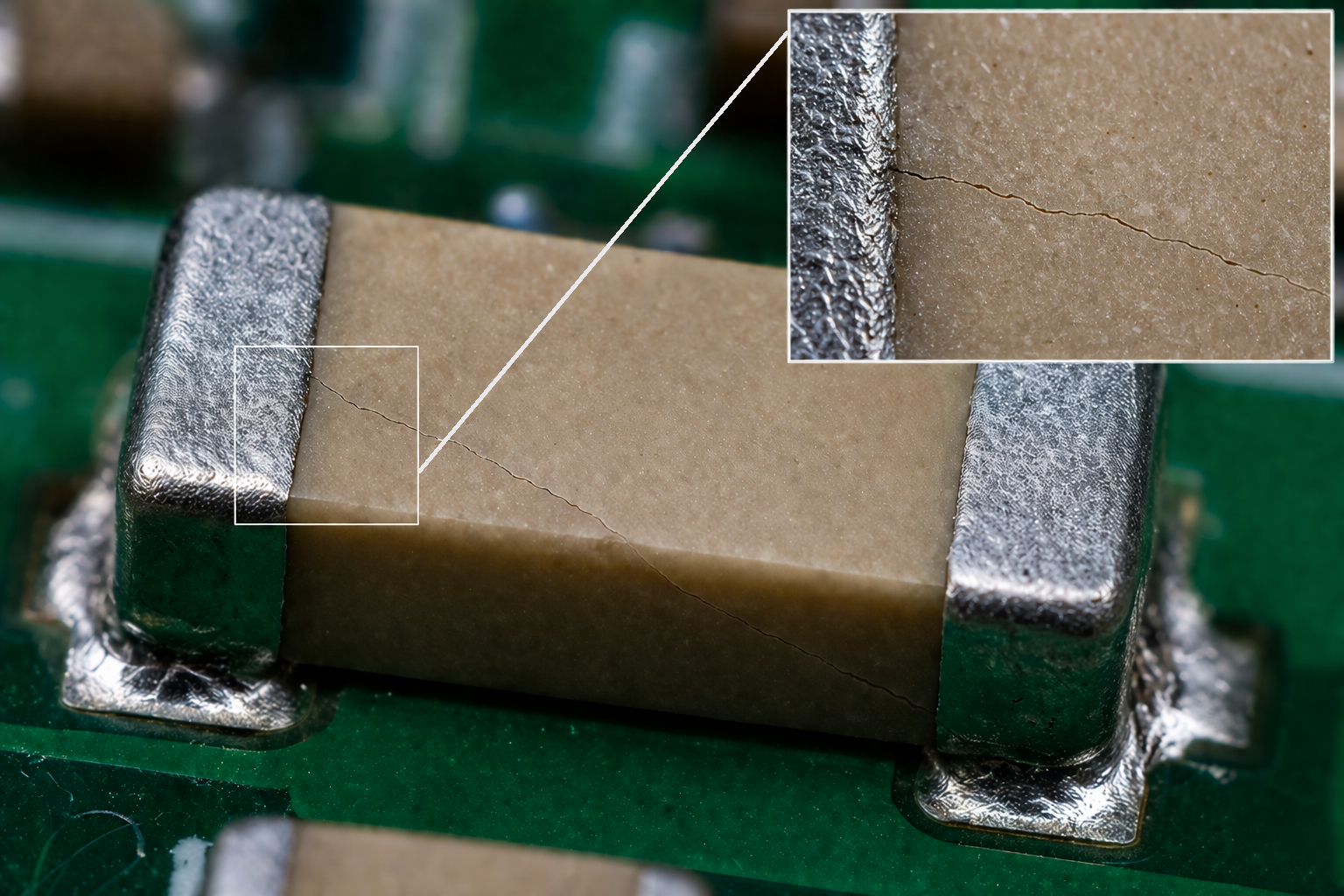

Mechanische Risse – auch bekannt als MLCC Crack – treten häufig bei der Verarbeitung oder während des Betriebs auf. Der typische Keramikkondensator Bruch entsteht durch Spannungen, die das Bauteil über seine physikalische Grenze hinaus belasten. Dazu zählen z. B. zu hohe mechanische Kräfte beim Platzieren, Biegen der Leiterplatte oder auch Temperaturunterschiede beim Löten.

Solche Risse sind oft kaum sichtbar, haben aber große Auswirkungen: Die elektrische Funktion kann gestört werden oder das Bauteil komplett ausfallen.

Risikofaktoren: Lötstress und Handling

Zwei Hauptfaktoren spielen eine entscheidende Rolle:

• MLCC Lötstress: Beim Reflow-Löten entstehen hohe Temperaturen. Wenn das Bauteil zu schnell abkühlt oder die Wärmeverteilung ungleichmäßig ist, kann es zu Spannungen im Keramikkörper kommen – Risse sind die Folge.
• MLCC Handling: Auch die Handhabung während der Bestückung ist kritisch. Ein zu starkes Andrücken mit der Bestückungsmaschine, falsche Greifer oder manuelles Nachdrücken beschädigen das Bauteil schnell.

Maßnahmen zur Rissvermeidung

Um MLCC Risse zu vermeiden und die MLCC Zuverlässigkeit langfristig zu gewährleisten, sollten folgende Punkte berücksichtigt werden:

Wichtige Maßnahmen:

• Auswahl der richtigen Bauform passend zur Anwendung
• Schonende Lötprozesse mit kontrollierter Temperaturführung
• Gleichmäßige Wärmeverteilung während des Lötens
• Vermeidung von manueller Nacharbeit an bestückten MLCCs
• Automatisiertes und präzises Platzieren ohne übermäßige Kraft
• Verzicht auf nachträgliches Biegen der Leiterplatte

Durch diese Maßnahmen wird die mechanische Belastung reduziert – das Risiko für Schäden sinkt deutlich.

Flex Termination & Board Flexure: Techniken für mehr Stabilität

Eine bewährte Lösung zur Erhöhung der Bruchsicherheit ist der Einsatz von Flex Termination MLCC. Hierbei wird eine flexible Schicht zwischen Keramikkörper und Anschluss angebracht. Diese absorbiert mechanische Spannungen und schützt den Kondensator vor Rissen – besonders bei Vibration oder PCB-Verformung.

Auch das Thema Board Flexure MLCC ist nicht zu unterschätzen: Ein leichtes Biegen der Leiterplatte – etwa beim Einbau in das Gehäuse – kann normale MLCCs beschädigen. Durch spezielle Bauformen oder angepasste Platzierungen lässt sich dieser Effekt deutlich minimieren.
