    Ihre Spannungsquelle verfügt über Wechselspannung. Sie benötigen jedoch eine Gleichspannung. Dann haben Sie die Möglichkeit, die Spannung mit einem passenden Modul in eine Gleichspannung zu ändern. Sogenannte Gleichrichter sind neben den Wechselrichtern und Umrichtern eine Art von Stromrichter. In der Elektronik und Elektrotechnik kommen sie zur Umwandlung von Wechselspannung in Gleichspannung zum Einsatz.

    0

    In unserem Produktportfolio erwarten Sie verschiedene diskrete Module wie etwa Gleichrichter für Ihre Anforderungen. Diese vorgefertigten Bauelemente sind einfach in der Handhabung, bieten Ihnen mehr Flexibilität und Sie sparen Zeit, die Sie sonst für die Herstellung der Module benötigen. Bei uns erhalten Sie hochwertige Qualität zu einem vorteilhaften Preis. Sehen Sie sich um und entdecken Sie die optimalen Gleichrichter für Ihr Vorhaben.

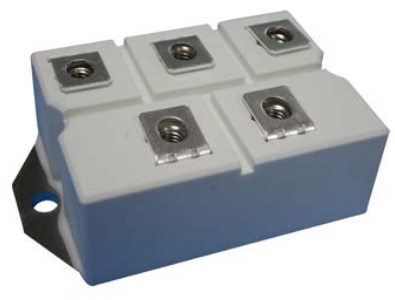

    Gleichrichter

    Arten und Eigenschaften von Gleichrichtern

    Bei einer Wechselspannung ändert sich der Stromfluss ständig. Aber einige elektronische Schaltungen und Geräte benötigen für eine reibungslose Funktionsweise Gleichstrom. Soll der Strom also nur in eine Richtung fließen, kommt der Gleichrichter zum Einsatz.

    Mithilfe von Halbleiterdioden lässt sich eine ungesteuerte Gleichspannung erzeugen, da der Strom nur in eine Richtung durchgelassen wird, während die andere Richtung gesperrt ist.

    Möchten Sie eine gesteuerte Gleichrichtung, kommen die Insulated Gate Bipolar Transistor Module – kurz IGBT – oder die Feldeffekt-Transistoren – kurz MOSFETs – zum Einsatz. Bei diesen Versionen ist eine Steuerelektronik integriert, die im Bereich der Energie- und Antriebstechnik genutzt wird. Sie können nicht nur eine Gleichrichtung erreichen. Durch die Phasenanschnittsteuerung ist auch eine Leistungssteuerung möglich. Dadurch lässt sich der Zeitpunkt festlegen, ab wann ein Gleichrichter elektrisch leitfähig wird und wann er isoliert.

    Gleichrichter

    Vorteile der Dioden, IGBT und MOSFETs

    Die Halbleiterdioden sind für eine einfache Umwandlung in Gleichspannung vorgesehen. Je nach Anforderungen bietet die Schottky-Diode, die TVS-Diode oder die Zener-Diode die passenden Vorteile, um ein ideales Ergebnis zu erzielen.

    Für steuerbare Gleichrichtungen eignet sich der IGBT, denn das Modul bringt eine hohe Sperrspannung, Robustheit und ein gutes Durchlassverhalten mit. Sie werden beispielsweise im Hochleistungsbereich eingesetzt. Hohe Ströme bis circa 3.000 Ampere und Vorwärts-Sperrspannungen bis 6.600 Volt sind möglich. Daher ersetzen die IGBT in der Antriebstechnik zunehmend die älteren GTO-Thyristoren. Mögliche Einsatzgebiete der IGBT Module sind:

    • Schaltnetzteile
    • Frequenzumrichter in der Antriebstechnik, in Induktionsöfen und Induktionskochfeldern
    • Hochfrequenzgeneratoren und Rundfunksender
    • Gleichstromsteller
    • USV-Anlagen
    • Dimmer in Verbindung mit elektronischen Transformatoren (z. B. für Halogen-Niedervoltlampen)
    • Phasenanschnittsteuerungen
    • Hochspannungsgleichstromübertragung
    • Wechselrichter
    • Halbleiter-Relais
    • Schweißgeräte

    Bei sehr geringer Spannung überzeugen MOSFETs. Diese leistungsstarken Synchrongleichrichter gehören zu der Kategorie Feldeffekt-Transistor mit isoliertem Gate. Sie zeichnen sich durch einen niedrigen „On“-Widerstand und einen sehr hohen „Off“-Widerstand aus. Darüber hinaus besitzen sie eine hohe Packungsdichte und sind zugleich günstig im Preis. Daher werden sie am häufigsten für analog und digital integrierte Schaltungen verwendet. Mögliche Einsatzbereiche:

    • Schaltnetzteile
    • Synchrongleichrichter
    • Getaktete Strom- und Spannungsregler
    • Starke Hochfrequenzsender (bis in den UKW-Bereich)

    Diskrete Module und andere elektronische Bauteile

    Bei Blume Elektronik erhalten Sie alle benötigten elektronischen Bauelemente aus Expertenhand: ob passive Bauteile, frequenzgebende Bauteile, Elektromechanik oder diskrete Bauelemente. Beispielsweise finden Sie bei uns auch Hochkapazitive Mehrschichtkeramikkondensatoren, sog. MLCCs von Taiyo Yuden. In unserem Shop erwartet Sie ein umfangreiches Angebot für Ihre Anforderungen.

    Suchen Sie ein bestimmtes Modul? Oder haben Sie eine Frage? Kontaktieren Sie uns! Gern beraten wir Sie ausführlich zu unserem Sortiment. Gemeinsam finden wir die optimale Lösung, passend zu Ihren Vorstellungen. Wir freuen uns auf Sie.
