    Keramikkondensatoren für vielfältige Anwendungen bei elektronischen und elektrischen Schaltungen

    Keramikkondensatoren, kurz als Kerko bezeichnet, sind in der Elektronik die am häufigsten eingesetzten Kondensatoren. Sie kommen beispielsweise bei frequenz- und zeitbestimmenden Anwendungen, in Hochfrequenz-Schwingkreisen oder -Filtern zum Einsatz. Auch für Funkentstörmaßnahmen lassen sich die vielseitigen Keramikkondensatoren nutzen.

    0

    Wie der Name bereits andeutet, werden für das Dielektrikum keramische Werkstoffe verwendet. Als Trägermaterial fungieren metallische Elektroden. Anders als bei Elektrolyt- oder Tantalkondensatoren besitzen die Keramikkondensatoren keine ausgewiesene Anode und Kathode – sie sind ungepolt. Die keramische Grundmasse macht eine leichte Formbarkeit möglich, sodass sich der Kondensator in fast jede gewünschte Bauform und Baugröße integrieren lässt.

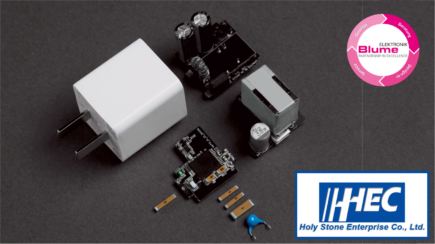

    Als Experte für passive Bauelemente bieten wir Ihnen ausschließlich hochwertige Qualität von namhaften Marken wie zum Beispiel HolyStone und Taiyo Yuden. Entdecken Sie in unserem umfangreichen Sortiment die optimalen Produkte!

    Wählen Sie den idealen Keramikkondensator für Ihre Anwendung aus

    Keramikkondensatoren lassen sich allgemein in zwei Arten unterteilen: Klasse 1 und Klasse 2.

    Zur Klasse 1 gehören Kondensatoren aus paraelektrischen Materialien mit feldstärkeunabhängiger und niedriger Dielektrizitätskonstante (Er < 500). Darüber hinaus wartet der Klasse 1 Typ mit einem linearen Temperaturkoeffizienten, einem hohen Isolationswiderstand und einer geringen Eigenentladung auf. Aufgrund der sehr langsamen Alterung können die Kondensatoren äußert lange im Einsatz bleiben. Zur Klasse 1 gehören beispielsweise C0G/NP0-Keramiken. Die Anwendungsbereiche erstrecken sich von Schwingkreisen über Filterschaltungen, Temperaturkompensation bis hin zu Kopplung und Siebung in Hochfrequenz-Kreisen.

    Keramikkondensatoren der Klasse 2 bestehen aus ferroelektrischen Materialien mit einer feldstärkeabhängigen, größeren Dielektrizitätskonstante (Er = 1000 – 10.000). Zusammen mit dem nichtlinearen Temperaturkoeffizienten und einer hohen Eigenentladung entstehen größere Kapazitätswerte. Unter diese Rubrik fallen zum Beispiel X7R und Y5V. Die Klasse 2 Modelle eignen sich für die Kopplung und Entkopplung, Funkentstörung, Pufferung und Siebung sowie für Snubber-Schaltungen oder als Durchführungs- und Leistungskondensatoren.

    Single- oder Multilayer? Wir bieten beide Keramikkondensatoren

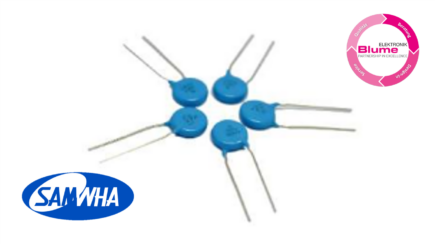

    Bei uns erhalten Sie sowohl Singlelayer- als auch Multilayer-Kondensatoren. Die Singlelayer, oder auch axial beziehungsweise radial bedrahtete Einschichtkondensatoren, eignen sich besonders für eine konventionelle THT-Bestückung von Leiterplatten.

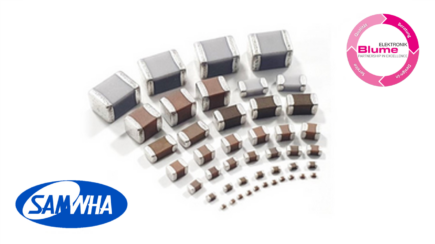

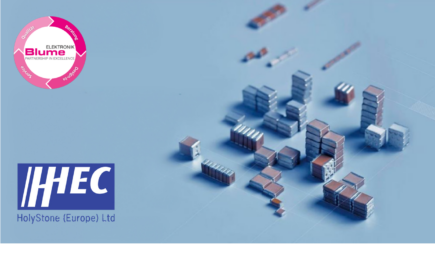

    Ein Multilayer dagegen ist ein Keramikvielschicht-Chipkondensator im SMD Gehäuse: kurz MLCC. Er besteht aus vielen, übereinander geschichteten Einzelkondensatoren. Diese Variante der Kondensatoren ist sehr leitfähig, überzeugt durch niedrige Impedanzen und sehr geringe ESR-Werte. Darüber hinaus sind die weiteren Vorteile der Keramik-Kondensatoren unter anderem deren kleine und kompakten Maße, die preisgünstigen Anschaffungskosten sowie die Unempfindlichkeit gegenüber Feuchtigkeit. MLCCs kommen beispielsweise bei Spannungswandlerschaltungen zum Einsatz.

    Eine spezielle Bauform sind koaxiale Keramik-Durchführungskondensatoren. Sie eignen sich zur Flanschmontage in elektrisch leitfähigen Abschirmgehäusen. Hier führen sie eine ihrer beiden Elektroden isoliert nach außen. Die äußere Elektrode wird mit der Gehäusewand verschraubt oder gelötet. Häufig finden Sie diese Durchführungskondensatoren in der Stromversorgung von Hochfrequenz-Schaltungen wie UHF-Verstärkern und -Tunern.

    Ihr schneller Weg zu passenden Keramikkondensatoren und anderen passiven Bauelementen

    Blume Elektronik bietet Ihnen eine Reihe von Produktfiltern, mit denen Sie schnell das gewünschte Produkt finden. Sie können die Keramikkondensatoren in unserem Sortiment unter anderem anhand der Baugröße, der zulässigen Betriebstemperatur sowie der Bauform und der Art der Keramikmasse filtern. Wir bieten Ihnen sowohl AEC-Q200-konforme als auch nicht-konforme Kondensatoren. Die Bandbreite unterschiedlicher Produkte ist immens. Überzeugen Sie sich selbst.

    Darüber hinaus erhalten Sie bei uns zahlreiche weitere Produkte wie Induktivitäten, Widerstände und Schalter. Haben Sie Fragen? Kontaktieren Sie uns! Gern berät Sie unser kompetentes Servicepersonal telefonisch, per E-Mail oder direkt vor Ort.
