    Rundstecker – der Standard in der industriellen Daten- und Stromübertragung

    Rundstecker sind das Schweizer Taschenmesser unter den Industrie-Steckern. Egal, ob Sensor-Daten über Busleitungen übertragen oder Steuergeräte mit Strom versorgt werden müssen, Rundstecker kommen immer zum Einsatz.

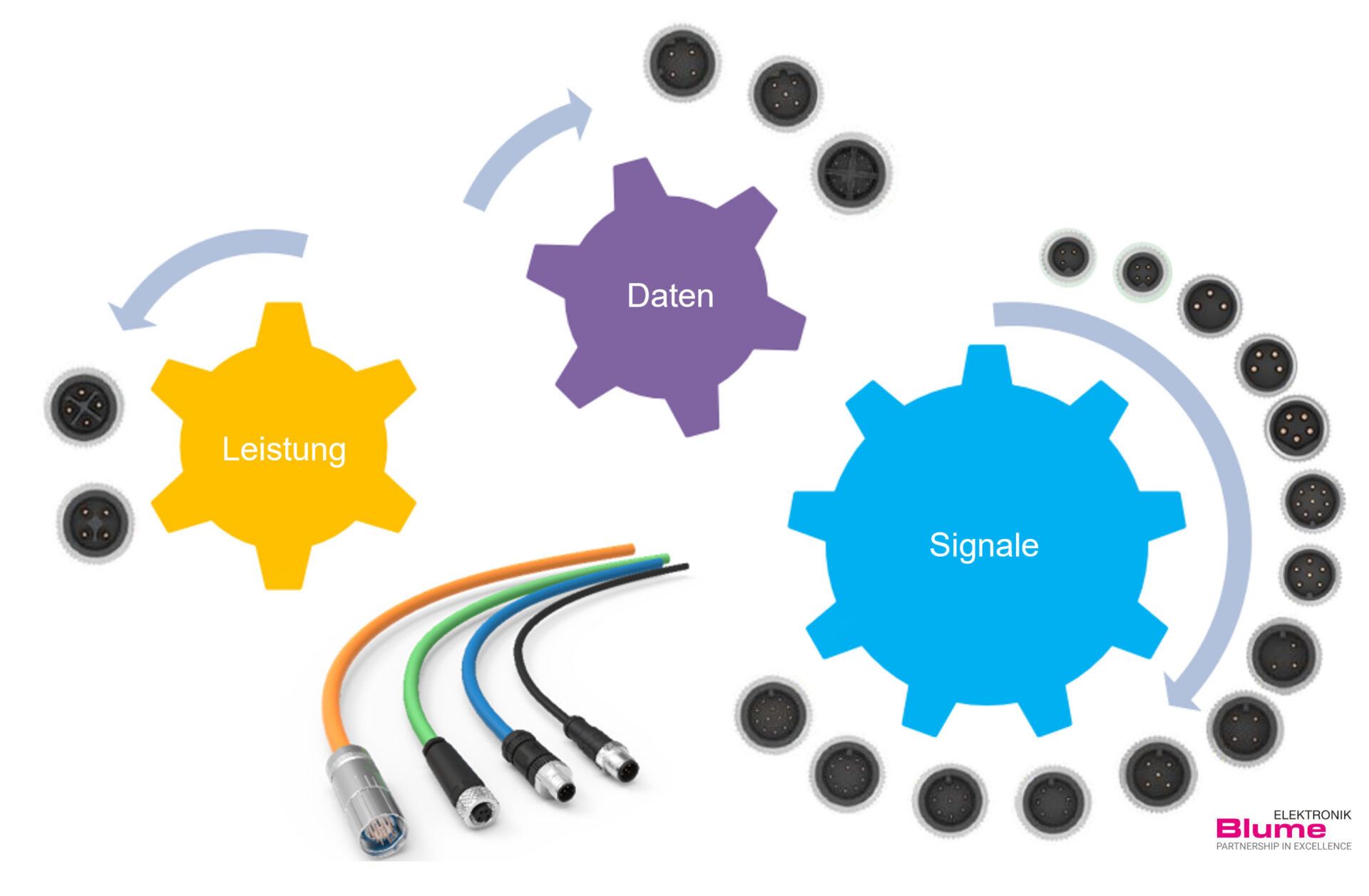

    Übersicht Verwendung Rundstecker

    0

    Hauptmerkmale der Rundstecker sind :
    – der Durchmesser des Steckers hier kommen in der Regel metrische Gewindemaße zum Einsatz (am häufigsten werden M5 / M8 und M12 verwendet)
    – die Anordnung der Leitungen wird durch verschiedene Standard Codes beschrieben.

    Jeder Code wird für eine bestimme Applikation genutzt :
    – A Code – Anschluss von Sensoren oder Aktuatoren
    – B Code – Busanschluss INTERBUS oder PROFIBUS
    – D Code – Industrial Ethernet Anschuss (100MBit) oder PROFINET
    – S Code – Stromanschluss für Wechselspannung
    – T Code – Stromanschluss für Gleichstromspannung
    – X Code – Industrial Ethernet (10GBit)

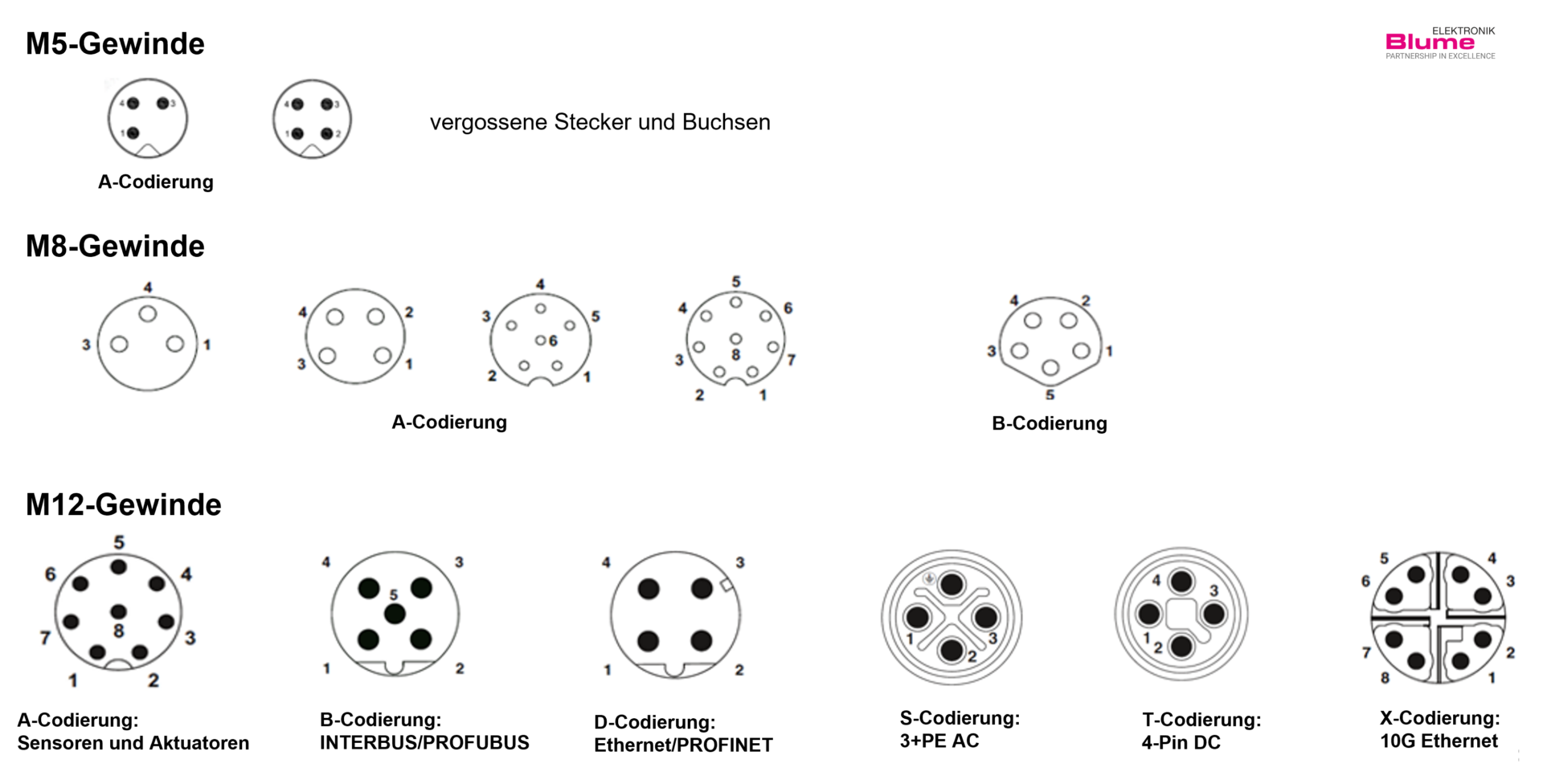

    Rundstecker Codierungen

    Aus der Kombination zwischen Durchmesser und Code ergibt sich die maximale Leistung, die übertragen werden kann.

    Zu guter Letzt gibt es noch drei verschiedene Kabelanschluss-Varianten.
    1. Die Stecker kommen ohne Kabel und werden meist für Gehäusewände eingesetzt, und müssen noch verlötet werden. Dabei unterscheidet man unter „rear mounting“ und „front mounting“.
    2. Die Stecker sind vorkonfektioniert und mit Gummi vergossen, hier muss bereits beim Bestellen die Kabellänge spezifiziert werden.
    3. Die Kabel werden über Schraubanschlüsse verschraubt, diese Variante kann ohne Werkzeug im Feld verkabelt werden.

    Unsere Rundstecker-Serien werden immer nach den Standards IEC 61076-2 und IEC 61984 entwickelt und getestet, dadurch sind sie 100% kompatibel mit den M-Stecker-Serien anderer großer Hersteller. Rundstecker können mit einer Schutzklasse bis zu IP69K zur Verfügung gestellt werden.

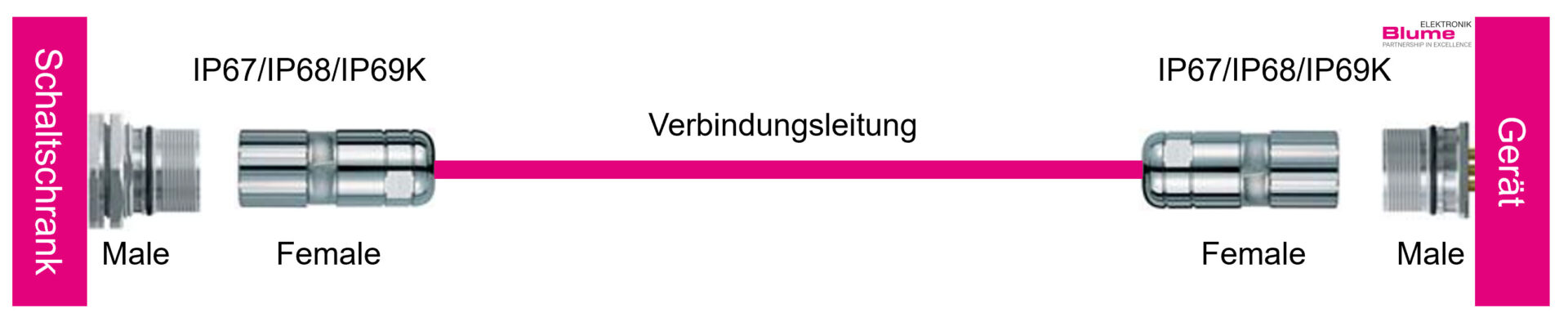

    Schema Rundstecker
