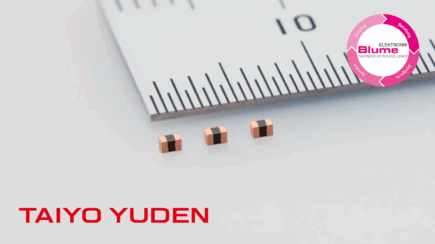

  • Taiyo Yuden MLCCs

    Hochkapazitive Mehrschichtkeramikkondensatoren
    • MLCC vom Experten für High Capacitance Bauteile
    • Kapazitäten bis zu 1000µF
    • Breites Portfolio u. a. für Mobilfunkinfrastruktur, industrielle und medizinische Anwendungen
    ISO 9001
    ISO 14001
    Ansprechpartner Alexander Stillig
    Alexander Stillig
    Produktmarketing
    Produkte anfragen

    Hochkapazitive Mehrschichtkeramikkondensatoren werden typischerweise in einem Kapazitätsbereich ab 10µF eingesetzt. Bei den hochkapazitiven MLCCs vom Hersteller Taiyo Yuden handelt es sich in puncto Kapazität um High-End-Produkte. In der Regel werden hochkapazitive MLCCs in Schaltnetzteilen und leistungsbezogenen Anwendungen sowie in mobilen Telekommunikations-, Industrie- und Prüfeinrichtungen wegen ihres niedrigen ESR, reduzierter Eigenerwärmung, geringerer Kapazitätsänderung unter DC-Vorspannung und hoher Welligkeitsstrom-Ausdauer verwendet. Mit diesen Eigenschaften sind sie ideal als Ersatz für Tantal- und Aluminium-Elektrolytkondensatoren.

    Top 10 Artikel Taiyo Yuden MLCC

    Artikelnummer Kurzbezeichnung Hersteller Datenblatt
    EMK212ABJ106KG-L Keramikkond. 10µF 0805 16V X5R 10% Taiyo Yuden Co., Ltd.
    Jetzt anfragen
    TMK316BJ106KL-L Keramikkond. 10µF 1206 25V X5R 10% Taiyo Yuden Co., Ltd.
    Jetzt anfragen
    JMK316BJ476ML-L Keramikkond. 47µF 1206 6,3V X5R 20% Taiyo Yuden Co., Ltd.
    Jetzt anfragen
    UMK325C7106KM-L Keramikkond. 10µF 1210 50V X7S 10% Taiyo Yuden Co., Ltd.
    Jetzt anfragen
    JMK212BJ226MG-T Keramikkond. 22µF 0805 6,3V X5R 20% Taiyo Yuden Co., Ltd.
    Jetzt anfragen
    AMK107BC6226MA-T Keramikkond. 22µF 0603 4V X6S 20% Taiyo Yuden Co., Ltd.
    Jetzt anfragen
    JMK107ABJ106MA-T Keramikkond. 10µF 0603 6,3V X5R 20% Taiyo Yuden Co., Ltd.
    Jetzt anfragen
    TMK316AB7106KL-L Keramikkond. 10µF 1206 25V X7R 10% Taiyo Yuden Co., Ltd.
    Jetzt anfragen
    JMK212BJ476MG-T Keramikkond. 47µF 0805 6,3V X5R 20% Taiyo Yuden Co., Ltd.
    Jetzt anfragen
    JMK107ABJ106MA-L Keramikkond. 10µF 0603 6,3V X5R 20% Taiyo Yuden Co., Ltd.
    Jetzt anfragen

    Produktportfolio für allgemeine Anwendungen

    Für allgemeine Anwendungen führt der Hersteller Taiyo Yuden ein breites Portfolio an MLCCs mit einer großen Bandbreite an Kapazitätswerten bis zu 1000µF in Bauformen bis 1812. Geeignete Anwendungen liegen in den Bereichen Consumer Electronics, Home Appliances, Smartphones oder Tablets.

    Keramikmasse Bauform [EIA] Kapazität Spannung [VDC]
    X5R 008004 220pF – 22000pF 4 – 16
    01005 100pF – 0,1µF 4 – 16
    0201 100pF – 4,7µF 2,5 – 50
    0402 10000pF – 22µF 4 – 50
    0603 1000pµF – 47µF 4 – 100
    0805 1000pF – 100µF 2,5 – 250
    1206 1000pF – 220µF 2,5 – 630
    1210 0,1µF – 330µF 4 – 630
    1812 0,047µF – 470µF 4 – 630
    X6S 0201 0,1µF – 1µF 4 – 25
    0402 1µF – 22µF 2,5 – 35
    0603 1µF – 47µF 4 – 25
    0805 10µF – 100µF 4 – 25
    1206 22µF – 220µF 4 – 16
    1210 47µF – 330µF 2,5 – 16
    1812 470µF 2,5
    X7R/X7S/X7T 01005 100pF – 22000pF 10 – 16
    0201 100pF – 22000pF 16 – 50
    0402 1500pF – 0,47µF 6,3 – 50
    0603 0,22µF – 10µF 6,3 – 50
    0805 0,1µF – 10µF 6,3 – 50
    1206 2,2µF – 47µF 4 – 50
    1210 3,3µF – 100µF 6,3 – 50
    C0G/CG 008004 0,2pF – 100pF 10 – 25
    01005 0,2pF – 330pF 16 – 25
    0201 20pF – 1000pF 25 – 50
    0402 8pF – 1000pF 50 – 100

    Produktportfolio für Automotiv Anwendungen (Body und Infotainment)

    Nicht sicherheitsrelevante Anwendungen in der Fahrzeugtechnik (Navigation, Telematics, TPMS, Lighting) bedürfen höherqualifizierter Bauteile als dies für allgemeine Anwendungen erforderlich ist. Auch für derartige Applikationen bietet Taiyo Yuden mit seinen Automotive Grade Standard Typen eine passende Lösung.

    C0G/CG

    0201

    0,2pF – 220pF

    25 – 50

    Keramikmasse Bauform [EIA] Kapazität Spannung [VDC]
    X5R 0402 470pF – 4,7µF 4 – 50
    0603 22000pF – 22µF 4 – 50
    0805 0,1µF – 47µF 4 – 50
    1206 0,47µF – 47µF 6,3 – 50
    1210 2,2µF – 47µF 6,3 – 50
    X6S 0402 0,47µF – 1µF 6,3 – 16
    0603 2,2µF – 10µF 6,3 – 10
    0805 10µF – 22µF 4 – 10
    X7R/X7S/X7T 0201 100pF – 0,1µF 6,3 – 25
    0402 220pF – 1µF 4 – 100
    0603 1000pF – 2,2µF 6,3 – 100
    0805 1000pF – 10µF 6,3 – 250
    1206 1000pF – 47µF 4 – 630
    1210 0,022µF – 47µF 6,3 – 630
    1812 0,047µF – 2,2µF 100 – 630
    0402 0,5pF – 1000pF 50 – 250
    0603 0,2pF – 100pF 250
    0805 0,5pF – 100pF 250

    Neben MLCCs mit der Keramikmasse X5R finden sich auch höherwertigere Keramiken wie X6S (ausgelegt bis zu einer Betriebstemperatur von +105°C und einer max. Kapazitätsabweichung von ±22% über den Temperaturbereich) sowie X7R (+125°C und max. Kapazitätsabweichung von ±15%) im Portfolio des Herstellers.

    Die Qualifizierung nach AEC-Q200 garantiert beste Performance auch unter den widrigsten Umgebungsbedingungen.

    Produktportfolio für Automotiv Anwendungen (Powertrain und Safety)

    Für Anwendungen in der Kfz-Steuerungstechnik (Engine ECU, Powertrain,…) sowie sicherheitsrelevante Automotive Anwendungen (Airbags, ABS,…) bietet Taiyo Yuden mit seinen Automotive Grade High Durability Typen eine geeignete Lösung für Anwendungen, die eine lange Lebensdauer bei minimaler Fehlerrate aufweisen müssen.

    Keramikmasse Bauform [EIA] Kapazität Spannung [VDC]
    X7R/X7S/X7T 0201 100pF – 0,1µF 6,3 – 25
    0402 220pF – 1µF 6,3 – 100
    0603 1000pF – 1µF 6,3 – 100
    0805 1000pF – 10µF 6,3 – 100
    1206 1000pF – 10µF 6,3 – 100
    1210 22000pF – 10µF 10 – 100

    Belastungstests von unter anderem 1000 Temperaturzyklen, einem 1000-Stunden Test bei Bedingungen von 85°C und 85% RH oder 2000 Stunden bei 125°C gewährleisten höchste Zuverlässigkeit dieser Bauteile.

    Erhältlich mit Keramikmassen für einen Betriebstemperaturbereich von -55°C bis +125°C und in Bauformen von 0201 bis 1210 sind die nach AEC-Q200 qualifizierten Bauteile für Kapazitäten von 100pF bis 10µF sowie von 6,3V bis 100V ausgelegt.

    Produktportfolio für Mobilfunkinfrastruktur, industrielle und medizinische Anwendungen

    Für Anwendungen der Telekommunikations-Infrastruktur sowie industrielle Anwendungen wie z. B. Automation, Messgeräte oder Verkehrsinfrastruktur-Kontrollsysteme und medizinisches, nach GHTF Klassen A bis C (Japan Klassen I bis III) klassifiziertes Equipment empfiehlt Taiyo Yuden die Verwendung seiner „Industrial/Medical Grade“ MLCCs.

    C0G/CG

    0201

    0,2pF – 220pF

    25 – 50

    Keramikmasse Bauform [EIA] Kapazität Spannung [VDC]
    X5R 0402 470pF – 4,7µF 4 – 50
    0603 0,22µF – 22µF 4 – 50
    0805 0,47µF – 47µF 4 – 50
    1206 2,2µF – 100µF 4 – 50
    1210 10µF – 220µF 4 – 50
    X6S 0402 0,47µF – 1µF 10 – 16
    0603 4,7µF – 10µF 6,3
    0805 10µF – 22µF 4 – 10
    1210 100µF 4 – 6,3
    X7R/X7S/X7T 0201 100pF – 0,1µF 6,3 – 25
    0402 220pF – 1µF 4 – 100
    0603 1000pF – 2,2µF 6,3 – 100
    0805 1000pF – 10µF 6,3 – 250
    1206 1000pF – 47µF 4 – 630
    1210 0,022µF – 47µF 6,3 – 630
    1812 0,047µF – 0,47µF 250 – 630
    0402 0,5pF – 1000pF 50 – 250
    0603 0,2pF – 100pF 250
    0805 0,5pF – 100pF 250

    Diese sind erhältlich mit den Keramikmassen X5R, X6S, X7R, X7S, X7T sowie C0G für einen Betriebstemperaturbereich von -55°C bis +125°C, zudem sind sie, ebenso wie die automotive Bauteile, mit Soft Termination verfügbar.

    Bei der Qualifizierung dieser Bauteile werden sie beispielsweise für eine Dauer von 500 Stunden Bedingungen von 60°C bei 95% RH ausgesetzt oder bei 125°C 1000 Stunden lang mit der 1,5-fachen Nennspannung belastet. Dies garantiert höchste Zuverlässigkeit in den vorgesehenen Einsatzbereichen.
