    Lüfter : lautlos und leistungsstark

    Lüfter werde in zwei Bauformen unterschieden. Axial- und Radiallüfter.

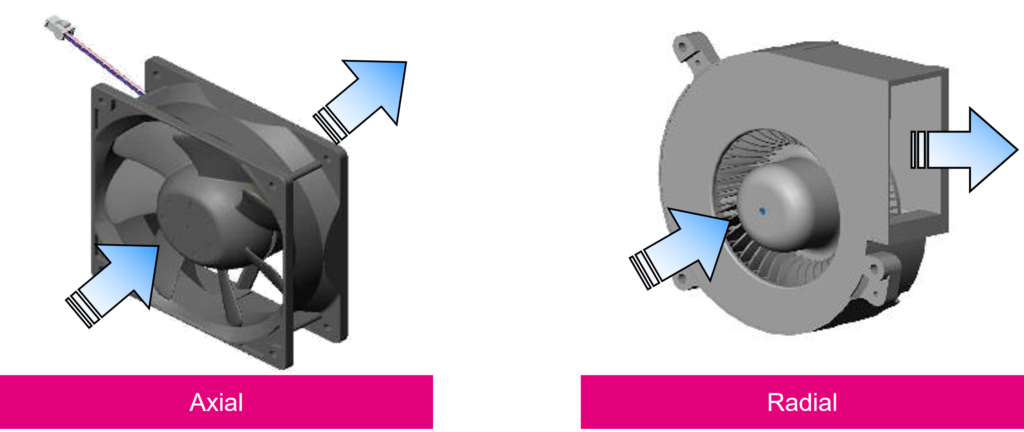

    Vergleich Axial- und Radiallüfter

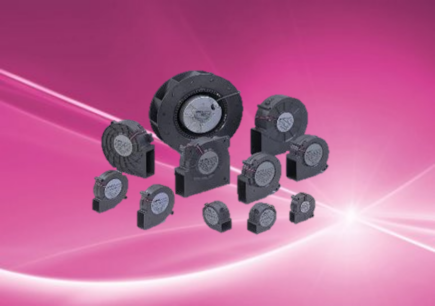

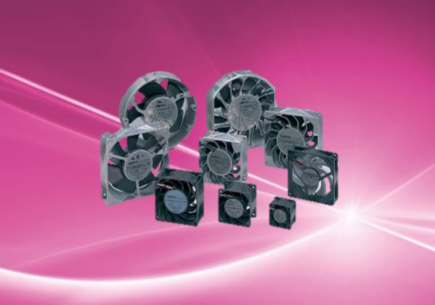

    Der Hauptunterschied liegt in der Luftführung. Bei Axiallüftern kann die Luft direkt durch den Lüfter geführt werden. Dadurch muss die Richtung der Luft nicht verändert werden und es ist ein sehr leiser Betrieb der Lüfter möglich. Die Lüfterblätter und der Durchmesser sind im Vergleich sehr groß, dadurch generiert diese Bauart einen hohen Luftfluss. Radiallüfter müssen hingegen den Luftstrom umlenken. Sie sind bauartbedingt lauter jedoch auch wesentlich kompakter als der Axiallüfter. Die Radiallüfter arbeiten nach dem Prinzip der Zentrifugalkraft und können daher einen sehr hohen Luftdruck generieren.

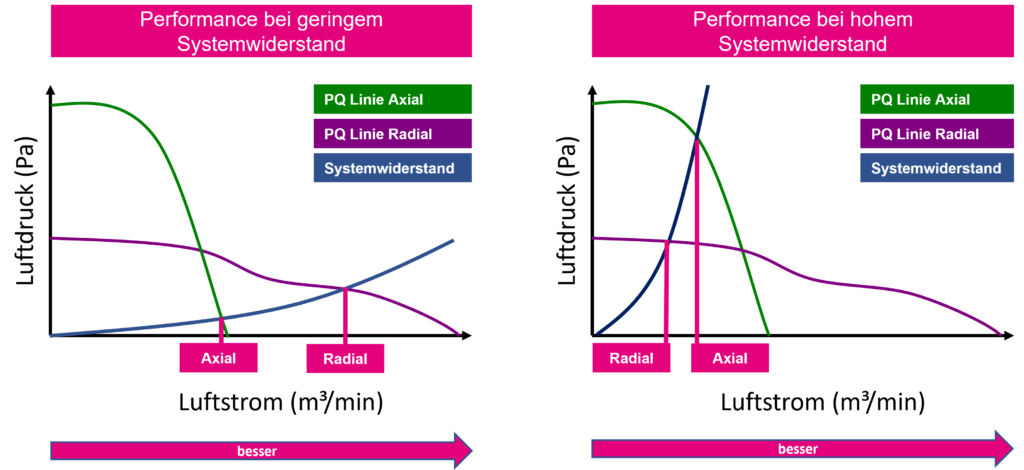

    Vergleich der PQ Kennlinie von Axial und Radial Lüfter

    Um bewerten zu können, welche Bauart die passende ist für die eigene Applikation, nutzt man die PQ Kennlinie des Lüfters und die Systemimpedanz des Produkts, das gekühlt werden soll. Die Systemimpedanz gibt den Luftwiderstand an wenn der Luftstrom durch das Gehäuse gedrückt wird. Um so verschlungener der Weg den die Luft nehmen muss, umso höher ist die Systemimpedanz.

    Der Schnittpunkt der Systemwiderstands-Kennlinie mit der PQ-Linie ergibt den Arbeitspunkt des Lüfters. Auf dem linken Bild wird der Arbeitspunkt verglichen für ein System mit geringem Luftwiderstand. Hie sieht man deutlich, dass der radiale Lüfter mehr Luftstrom generieren kann. Im rechten Bild sieht man die selben Produkte in einem System mit hohen Luftwiderstand. Hier arbeitet der axiale Lüfter deutlich besser.

    Die Auswahl eines geeigneten Lüfters ist hoch individuell, gerne beraten wir Sie um den optimalen Lüfter für Ihren Bedarf zu finden.
