  • Elektronische Steckverbinder: Welche Typen gibt es und wie funktionieren sie?

    Elektronische Steckverbinder sind zentrale Bauelemente in fast allen technischen Systemen. Sie sorgen dafür, dass Strom, Signale oder Daten sicher und zuverlässig übertragen werden – egal ob in Computern, Smartphones, Automobilen, Medizingeräten oder industriellen Anlagen. Doch Steckverbinder sind nicht gleich Steckverbinder. Je nach Anwendung unterscheiden sich Aufbau, Funktionsweise und Design deutlich.

    Im Folgenden erhalten Sie einen Überblick über die wichtigsten Arten elektronischer Steckverbinder, ihre Eigenschaften und Einsatzmöglichkeiten.

    Wie funktionieren Steckverbinder?

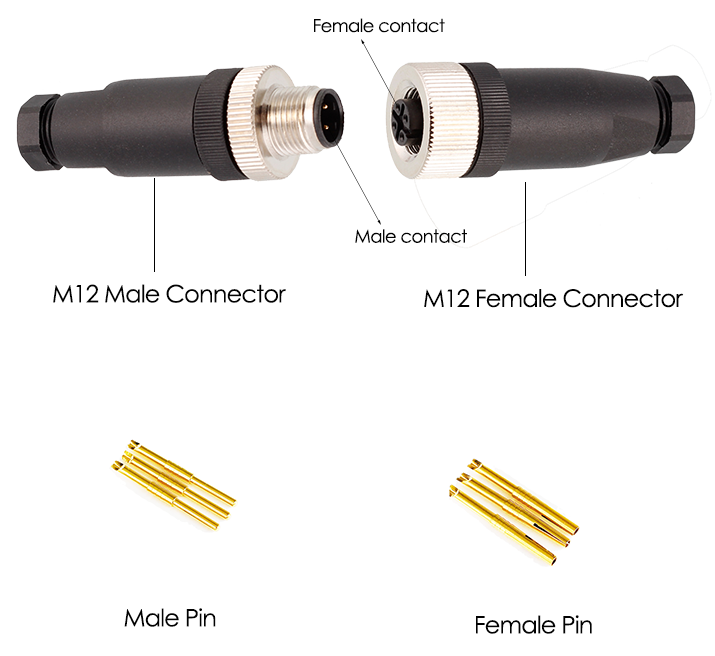

    Ein Steckverbinder besteht in der Regel aus zwei Teilen:

    • Stecker (male): enthält Pins, die in die Buchse eingeführt werden.
    • Buchse (female): nimmt den Stecker auf und stellt den Kontakt her.
    Male-Female

    Wichtige Merkmale

    Steckertypen (Male/Female)
    Steckverbinder werden nach Geschlecht unterschieden. Der Stecker (male) besitzt herausragende Pins, die in die Buchse (female) eingeführt werden. Diese sorgt mit ihren Kontakten für eine sichere Verbindung.

    Kupplungsmechanismen
    Der Halt zwischen zwei Steckverbindern hängt vom Kupplungsmechanismus ab. Ein loser Sitz kann Störungen verursachen, ein fester Halt sichert Stabilität. Typische Varianten sind:

    • Push-Pull: einfaches Stecken und Ziehen.
    • Bajonettverschluss: durch Drehen einrastend, ideal bei Vibrationen.
    • Gewinde: verschraubt für besonders festen Halt.
    • Rast- und Snap-In: z. B. bei USB oder Klinkensteckern.

    Anzahl der Pins
    Die Pinzahl bestimmt die Anzahl elektrischer Verbindungen. Von einfachen 2-Pin-Steckern bis hin zu komplexen Datenverbindungen mit Hunderten von Pins ist alles möglich.

    Pitch (Pin-Abstand)
    Der Pin-Abstand wird in Millimetern gemessen. Größere Abstände verringern Überschläge, kleinere Abstände erlauben kompakte Bauweisen, wie sie in modernen Miniatur-Elektronik üblich sind.

    Pin-Nummerierung
    Eine standardisierte Nummerierung verhindert Fehlanschlüsse, die Kurzschlüsse oder Signalverluste verursachen könnten. Oft werden Links-nach-Rechts-, Unten-nach-Oben- oder gerade/ungerade Systeme verwendet.

    Keying (mechanische Codierung)
    Steckverbinder sind oft so konstruiert, dass sie nur in der richtigen Orientierung eingesteckt werden können. Das verhindert Schäden durch falsches Stecken. Beispiele: USB, HDMI, Hochspannungsstecker.

    Pin-Sequenzierung
    Bestimmt, welche Pins zuerst Kontakt haben. Meist greifen Masse-Pins vor den Strompins, um Spannungsspitzen zu vermeiden.

    Montagearten
    Steckverbinder lassen sich unterschiedlich befestigen:

    • Panelmontage: am Gehäuse angebracht.
    • Through-Hole: Lötanschlüsse durch Bohrungen der Leiterplatte.
    • SMD: direkt auf die Oberfläche gelötet.
    • Kabelmontage: am Kabelende befestigt.

    Steckzyklen
    Die Lebensdauer eines Steckverbinders wird in Steckzyklen gemessen – also wie oft er gesteckt und getrennt werden kann, bevor er mechanisch oder elektrisch nachlässt.

    Übersicht der Steckverbindertypen

    SteckverbindertypHauptfunktionTypische Anwendungen
    USBDatenübertragung & StromversorgungSmartphones, Computer, externe Speicher
    Audio & VideoÜbertragung von Ton- und VideosignalenHeimkino, Studio- und Veranstaltungstechnik
    RJ45 (Ethernet)Netzwerk- und InternetverbindungenRouter, Switches, Netzwerkkabel
    RundsteckverbinderSichere, robuste VerbindungenIndustrie, Militär, Luft- und Raumfahrt
    Board-to-BoardDirekte Verbindung von LeiterplattenSmartphones, Embedded-Systems, Wearables
    Wire-to-BoardKabel-zu-Leiterplatte-VerbindungMotherboards, Steuergeräte, Automotive
    HF-/KoaxialsteckerHochfrequenz-SignalübertragungAntennen, Medizintechnik, Funkgeräte
    RechtecksteckerViele Pins auf kleinem RaumIndustriemaschinen, Medizingeräte
    Lichtwellenleiter-SteckerDatenübertragung per LichtsignaleTelekommunikation, Rechenzentren
    LeistungssteckverbinderStromversorgung von GerätenNetzteile, Haushaltsgeräte, Industrieanlagen

    USB-Steckverbinder
    USB (Universal Serial Bus) ist heute Standard in fast allen Geräten. Sie übertragen Daten und liefern gleichzeitig Strom. Varianten wie USB-A, USB-B, Mini-USB, Micro-USB und USB-C unterscheiden sich in Form und Leistung. Besonders USB-C ist weit verbreitet, da es beidseitig steckbar ist, schnelles Laden und hohe Datenraten unterstützt.

    Audio- und Video-Steckverbinder
    Diese Verbinder transportieren Ton- und Bildsignale. Ältere Standards wie RCA sind aus klassischen Stereoanlagen bekannt, moderne Schnittstellen wie HDMI, DisplayPort oder XLR sind für hochauflösende Übertragungen ausgelegt.

    RJ45-Steckverbinder
    Als Ethernet-Stecker sind RJ45 die Basis kabelgebundener Netzwerke in Haushalten und Büros. Sie besitzen acht Pins und eine Kunststofflasche zur Verriegelung.

    Rundsteckverbinder
    Diese Verbinder mit runder Bauform werden in Industrie, Luftfahrt und Militär eingesetzt. Dank robuster Bauweise sind sie resistent gegen Vibration, Feuchtigkeit und Staub.

    Board-to-Board
    Sie verbinden zwei Leiterplatten direkt, ohne Kabel. Dadurch sparen sie Platz und reduzieren Signalverluste. Sie sind in vertikaler, horizontaler oder stapelbarer Ausführung erhältlich.

    Wire-to-Board
    Diese Steckverbinder verbinden Kabel mit einer Leiterplatte. Typisch sind Pin-Header mit passenden Buchsen oder IDC-Verbinder. Sie sind in Unterhaltungselektronik, Haushaltsgeräten und Fahrzeugen unverzichtbar, da sie viele Kabel sicher und geordnet an einer Platine zusammenführen.

    RF-Koaxialsteckverbinder
    Für Hochfrequenzsignale werden Koaxialverbinder wie SMA, BNC oder N-Typ genutzt. Sie besitzen eine zentrale Leitung und eine Abschirmung gegen elektromagnetische Störungen. Durch stabile Impedanz und gute Schirmung ermöglichen sie klare Signalübertragungen, etwa in Antennen oder Medizintechnik.

    Rechtecksteckverbinder
    Diese Form umfasst viele Varianten, z. B. D-Sub-Stecker für serielle Anschlüsse oder Hochdichte-Stecker für die Industrie. Rechteckige Bauformen erlauben viele Pins und sind ideal für komplexe Anwendungen mit mehreren Signalen.

    Lichtwellenleiter-Steckverbinder
    Diese übertragen Daten per Lichtsignal. Sie ermöglichen hohe Bandbreite, schnelle Übertragungen über lange Distanzen und sind unempfindlich gegenüber elektromagnetischen Störungen.

    Stromsteckverbinder
    Sie sind speziell für die Energieversorgung entwickelt. Typische Beispiele sind zylindrische Hohlstecker für Kleingeräte oder IEC-Steckverbinder in Computern und Haushaltsgeräten.

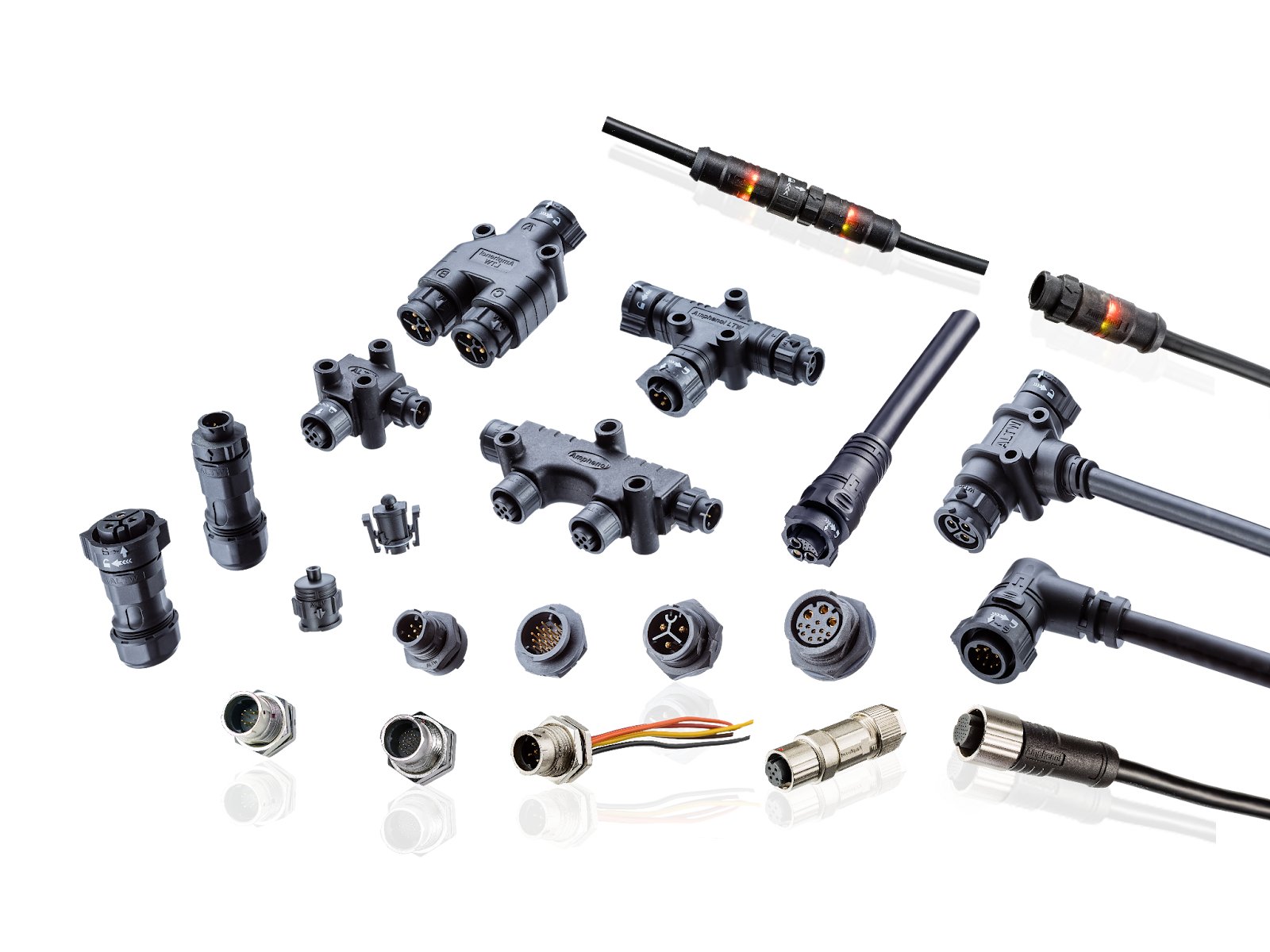

    steckverbinder blog

    Mit der richtigen Wahl lassen sich Leistung, Zuverlässigkeit und Lebensdauer einer Anwendung deutlich verbessern.
    Wenn Sie unsicher sind, welchen Steckverbinder Sie wählen sollen, oder Schwierigkeiten beim Abwägen der Optionen haben, wenden Sie sich gerne an das Team von Blume Elektronik. Wir unterstützen Sie und empfehlen das passende Produkt für Ihre Anforderungen.

    FAQ

    Warum gibt es so viele Steckverbindertypen?

    Jede Anwendung stellt unterschiedliche Anforderungen – von Datenraten über Robustheit bis zur Stromstärke.

    Was bedeutet „Board-to-Board“?

    Eine direkte Verbindung zwischen zwei Leiterplatten ohne Kabel, platzsparend und zuverlässig.

    Wie viele Steckzyklen halten gute Steckverbinder aus?

    Die Steckzyklen sind abhängig vom Typ – USB mehrere tausend, andere nur wenige hundert.

    Welche Stecker sind für Hochfrequenzsignale geeignet?

    Stecker für Hochfrequenzsignale sind Koaxialstecker wie SMA, BNC oder N-Typ sorgen für präzise Signalübertragung.

    Welche Steckverbinder werden für Stromversorgung genutzt?

    Für Stromversorgungen werden Leistungssteckverbinder verwendet. Diese sind speziell für hohe Ströme ausgelegt.
