Filmkondensatoren verstehen – Aufbau, Vorteile und typische Anwendungen
Filmkondensatoren gehören zu den wichtigsten passiven Bauelementen in der Elektronik. Sie werden in zahlreichen Anwendungen eingesetzt – von Netzteilen bis hin zu industriellen Steuerungen. Ihr großer Vorteil liegt in der Kombination aus Stabilität, Zuverlässigkeit und vielseitigen Einsatzmöglichkeiten.
Doch was genau macht diese Bauteile so besonders?

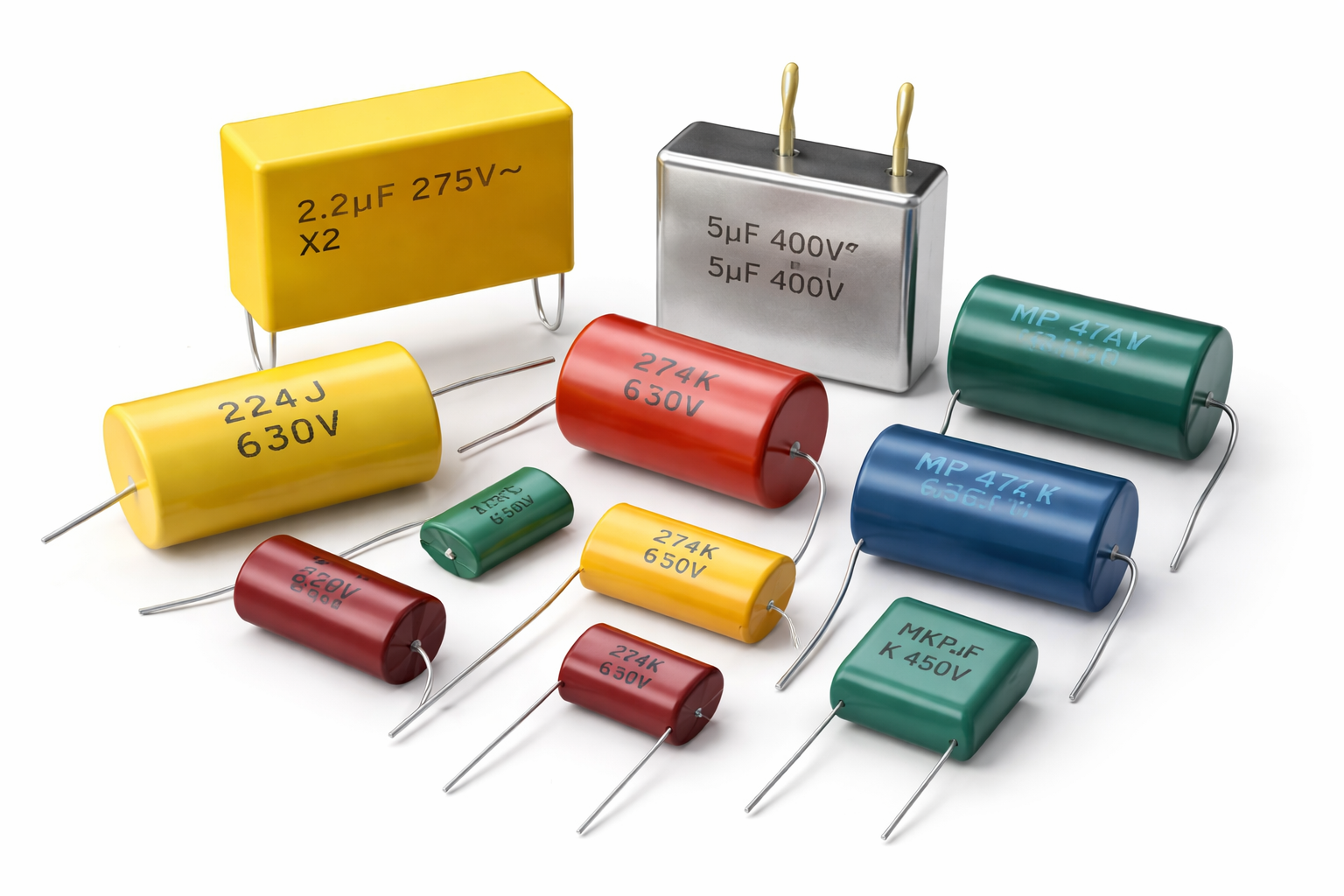

Was sind Filmkondensatoren?
Filmkondensatoren nutzen eine dünne Kunststofffolie als Dielektrikum. Diese Folie wird entweder mit Metall beschichtet oder mit Metallfolien kombiniert. Dadurch entsteht ein langlebiger und elektrisch stabiler Kondensator.
Typische Materialien sind:
- Polypropylen (PP)
- Polyester (PET)
- Polycarbonat (PC)
Je nach Material variieren die elektrischen Eigenschaften. Beispielsweise bietet Polypropylen besonders geringe Verluste, während Polyester eine kompaktere Bauform ermöglicht.

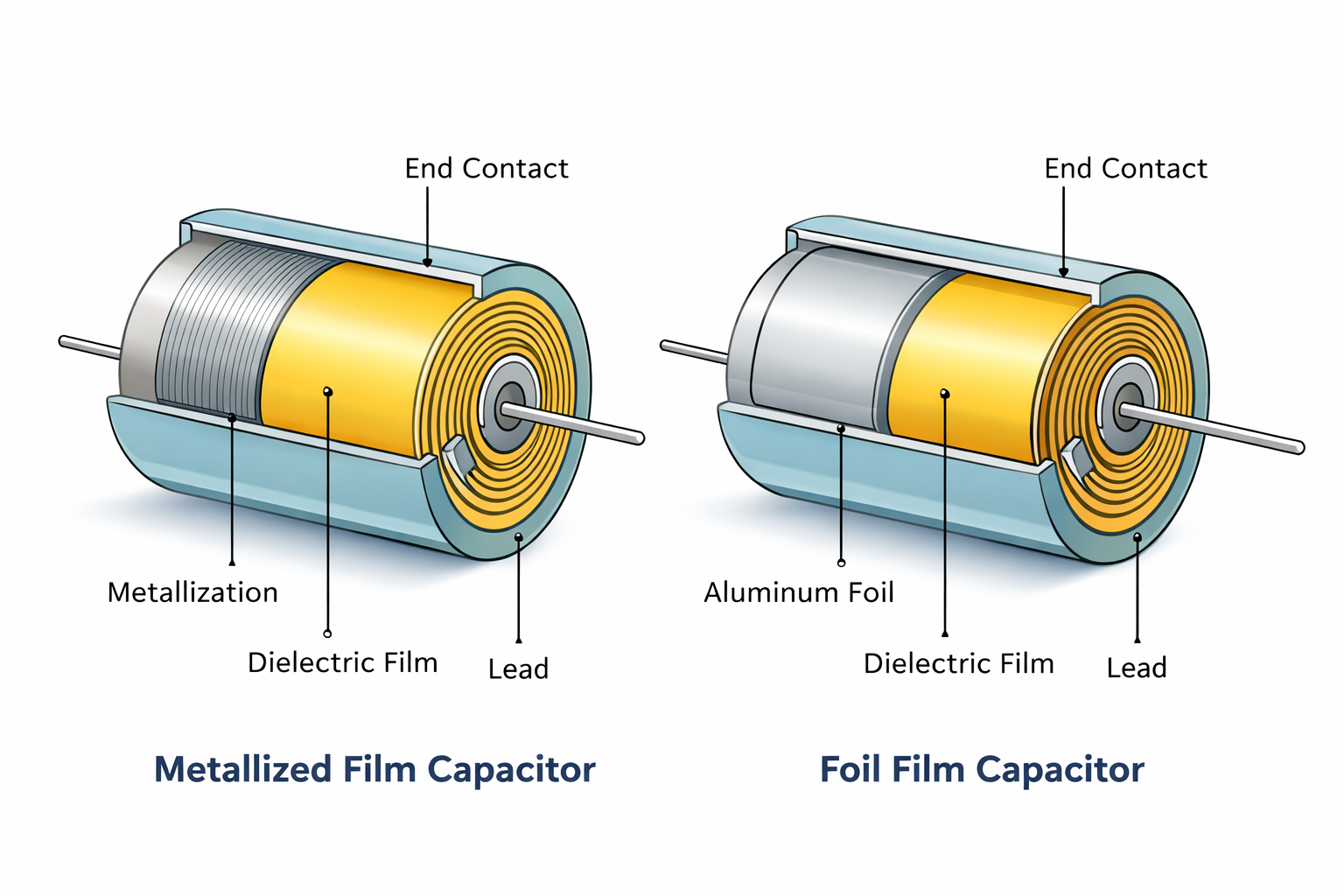

Aufbau und Funktionsweise
Der grundlegende Aufbau ist vergleichsweise einfach. Zwei leitfähige Schichten werden durch eine Kunststofffolie voneinander getrennt. Diese Schichten werden gewickelt oder gestapelt und anschließend in ein Gehäuse eingebracht.
Man unterscheidet zwei Haupttypen:
- Metallisierte Filmkondensatoren:
Die Metallisierung ist direkt auf der Folie aufgebracht. Vorteil: Selbstheilungseffekt bei Durchschlägen. - Film/Folien-Kondensatoren:
Separate Metallfolien werden verwendet. Vorteil: Höhere Strombelastbarkeit.
Diese Bauweise sorgt für eine hohe Spannungsfestigkeit und lange Lebensdauer
Vorteile im praktischen Einsatz
Filmkondensatoren bieten mehrere entscheidende Vorteile gegenüber anderen Technologien:
- Hohe Zuverlässigkeit und lange Lebensdauer
- Sehr gute Temperatur- und Spannungsstabilität
- Niedrige Verlustfaktoren (besonders bei PP-Typen)
- Selbstheilungseigenschaften bei metallisierten Varianten
- Gute Impulsbelastbarkeit
Dadurch eignen sie sich ideal für anspruchsvolle Anwendungen, bei denen Stabilität entscheidend ist.
Typische Einsatzgebiete
Filmkondensatoren werden in vielen Bereichen eingesetzt. Besonders häufig findet man sie in:
- Netzteilen und Stromversorgungen
- Entstörfiltern (EMI/RFI)
- Snubber-Schaltungen zum Schutz von Halbleitern
- Motoranwendungen (z. B. Laufkondensatoren)
- Audio-Schaltungen mit hohen Anforderungen an Signalqualität
In diesen Anwendungen profitieren Sie von der hohen Stabilität und den geringen Verlusten.
Vergleich mit anderen Kondensatortechnologien
Um die passende Lösung zu wählen, lohnt sich ein direkter Vergleich mit anderen Technologien:
| Eigenschaft | Filmkondensatoren | MLCCs (Keramik) | Superkondensatoren | Aluminium-Elkos | Polymer-Hybrid-Kondensatoren |
|---|---|---|---|---|---|
| Kapazitätsbereich | nF – µF | pF – µF | mF – F | µF – mF | µF – mF |
| Spannungsfestigkeit | Hoch | Mittel bis hoch | Niedrig | Mittel bis hoch | Mittel |
| Verlustfaktor (ESR) | Sehr niedrig | Sehr niedrig | Hoch | Mittel | Niedrig |
| Lebensdauer | Sehr lang | Sehr lang | Mittel | Begrenzt | Lang |
| Temperaturstabilität | Sehr gut | Gut | Mittel | Begrenzt | Gut |
| Selbstheilungseffekt | Ja | Nein | Nein | Teilweise | Teilweise |
| Baugröße | Mittel | Sehr klein | Groß | Mittel | Kompakt |
| Impulsbelastbarkeit | Sehr hoch | Mittel | Niedrig | Mittel | Hoch |
| Typische Anwendungen | Netzteile, Snubber, Audio | Entkopplung, HF-Schaltungen | Energiespeicher | Netzteile, Glättung | Automotive, Industrie |
| Kosten | Mittel | Niedrig | Hoch | Niedrig | Mittel bis hoch |
Auswahlkriterien für die richtige Lösung
Bei der Auswahl eines geeigneten Filmkondensators sollten mehrere Faktoren berücksichtigt werden:
- Kapazitätswert und Toleranz
- Nennspannung
- Temperaturbereich
- Bauform und Platzbedarf
- Frequenzverhalten
Auch die spezifische Anwendung spielt eine entscheidende Rolle. Für Hochfrequenzanwendungen sind beispielsweise andere Eigenschaften relevant als für Leistungsanwendungen.
Filmkondensatoren sind vielseitige und robuste Bauelemente. Sie überzeugen durch ihre elektrische Stabilität, lange Lebensdauer und breite Einsetzbarkeit. Wer zuverlässige Lösungen für anspruchsvolle Anwendungen sucht, trifft mit dieser Technologie eine sichere Wahl.
Durch die richtige Auswahl und Dimensionierung lassen sich optimale Ergebnisse erzielen – sowohl in der Entwicklung als auch im späteren Betrieb.
FAQ
Was ist ein Filmkondensator und wofür wird er eingesetzt?
Ein Filmkondensator ist ein passives Bauelement, das eine Kunststofffolie als Dielektrikum nutzt. Er wird häufig in Netzteilen, Filtern und Schutzschaltungen eingesetzt. Aufgrund seiner hohen Zuverlässigkeit eignet er sich besonders für industrielle Anwendungen. Auch in Audio- und Leistungselektronik spielt er eine wichtige Rolle.
Welche Vorteile bieten Filmkondensatoren gegenüber Keramikkondensatoren (MLCC)?
Filmkondensatoren zeichnen sich durch eine höhere Stabilität und geringere Verluste aus. Sie bieten zudem eine bessere Spannungsfestigkeit und sind weniger anfällig für Kapazitätsverluste. Im Vergleich zu MLCCs sind sie robuster bei hohen Spannungen und Impulsbelastungen. Dadurch sind sie ideal für anspruchsvolle Anwendungen geeignet.
Was ist der Unterschied zwischen metallisierten und Film/Folien-Kondensatoren?
Metallisierte Filmkondensatoren besitzen eine dünne Metallschicht direkt auf der Folie. Diese ermöglicht einen Selbstheilungseffekt bei Durchschlägen. Film/Folien-Kondensatoren verwenden dagegen separate Metallfolien und sind dadurch strombelastbarer. Die Wahl hängt von der jeweiligen Anwendung und den Anforderungen ab.
Welche Materialien werden bei Filmkondensatoren verwendet?
Die gängigsten Materialien sind Polypropylen (PP), Polyester (PET) und Polycarbonat (PC). Jedes Material hat unterschiedliche elektrische Eigenschaften. Polypropylen bietet besonders geringe Verluste und hohe Stabilität. Polyester hingegen ermöglicht kompaktere Bauformen bei guter Leistung.
Wie wählt man den richtigen Filmkondensator aus?
Die Auswahl hängt von mehreren technischen Faktoren ab. Dazu gehören Kapazität, Nennspannung, Temperaturbereich und Bauform. Auch das Frequenzverhalten und die Anwendung spielen eine wichtige Rolle. Eine sorgfältige Abstimmung sorgt für eine optimale Performance im Einsatz.
Warum sind Filmkondensatoren besonders langlebig?
Filmkondensatoren haben eine sehr stabile Bauweise und hochwertige Materialien. Sie sind weniger anfällig für Alterung und thermische Belastung. Besonders metallisierte Varianten können kleine Defekte selbst ausgleichen. Dadurch erreichen sie eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.
