Frequenzdrift in der Praxis – was außerhalb des Datenblatts zu beachten ist

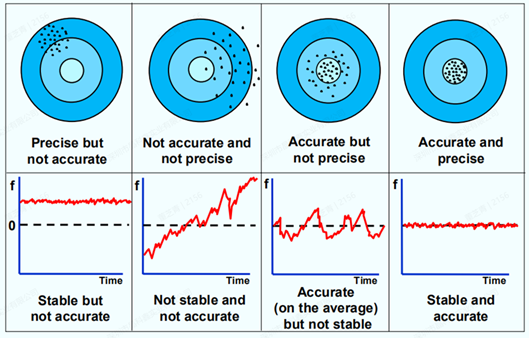

Präzision beginnt im Systemdesign

Frequenzgebende Bauteile liefern eine stabile Referenz für Mikrocontroller, Funkmodule oder Messsysteme. Im Datenblatt finden Sie klare Spezifikationen wie Initial Tolerance, Temperaturstabilität oder Alterung in ppm pro Jahr. Diese Werte bieten eine verlässliche Grundlage für die Auslegung.

In der Praxis hängt die tatsächliche Frequenzstabilität jedoch nicht allein vom Bauteil ab. Entscheidend ist, wie es in das Gesamtsystem integriert wird. Treten im Betrieb Abweichungen auf – etwa Paketverluste, reduzierte Funkreichweiten oder Taktabweichungen – lohnt sich ein systematischer Blick auf die Umgebungsbedingungen.

Was das Datenblatt abdeckt – und was projektspezifisch ist

Datenblätter spezifizieren definierte Parameter unter kontrollierten Bedingungen:

• Anfangsgenauigkeit bei Referenztemperatur
• Temperaturverhalten innerhalb eines angegebenen Bereichs
• Alterungswerte pro Jahr
• Elektrische Kenndaten wie Lastkapazität oder Versorgung

Diese Angaben sind belastbar. Sie beziehen sich jedoch auf standardisierte Testszenarien. Im realen Gerät wirken zusätzliche Faktoren, die individuell bewertet werden sollten.

Lastkapazität korrekt auslegen

Ein häufiger, aber oft unterschätzter Einflussfaktor ist die Lastkapazität (CL) der externen Beschaltung.

Ist die Lastkapazität im Schaltungsdesign nicht korrekt auf die spezifizierte Nenn-Lastkapazität des Quarzes abgestimmt, arbeitet der Oszillator nicht exakt auf seiner Nennfrequenz. Bereits geringe Abweichungen können messbare Frequenzverschiebungen verursachen.

Wichtig ist daher:

• Berechnung der effektiven Lastkapazität inklusive parasitärer Leiterplattenkapazitäten
• Berücksichtigung von Toleranzen der eingesetzten Kondensatoren
• Validierung der realen Frequenz im aufgebauten System

Die korrekte Auslegung der Lastkapazität ist eine zentrale Voraussetzung für stabile und reproduzierbare Frequenzen.

Temperaturverteilung auf der Leiterplatte

In kompakten Baugruppen entstehen lokale Wärmezonen, beispielsweise durch Prozessoren oder Spannungswandler. Dadurch kann die reale Bauteiltemperatur von der gemessenen Umgebungstemperatur abweichen.

Umgebungs- und Bauteiltemperatur wirken direkt auf die Schwingeigenschaften des Quarzes. Besonders bei Standard-Quarzen ohne Temperaturkompensation zeigt sich dieser Effekt deutlich.

Wenn Anwendungen erhöhte Anforderungen an die Temperaturstabilität stellen, kann der Einsatz temperaturkompensierter Oszillatoren wie TCXO oder OCXO sinnvoll sein.

Wenn Sie unerwartete Frequenzabweichungen feststellen, prüfen Sie:

• Abstand zu leistungsstarken Komponenten
• Wärmeverteilung über Kupferflächen
• Temperatur direkt am frequenzgebenden Bauteil

Bereits kleine Layout-Anpassungen können die thermische Stabilität deutlich verbessern.

Mechanische Einflüsse gezielt bewerten

Quarze reagieren sensibel auf mechanische Spannungen. Im fertigen Gerät wirken Kräfte durch Verschraubung, Gehäusedruck oder Temperaturschwankungen.

Bei Auffälligkeiten empfiehlt sich eine Analyse von:

• Leiterplattenbiegung
• Fixierungspunkten im Gehäuse
• Löt- und Montageprozessen

Oft genügt eine konstruktive Anpassung, um die Stabilität langfristig zu sichern.

Parasitische Frequenzen ausschließen

In seltenen Fällen kann ein Quarz nicht auf seiner vorgesehenen Hauptresonanzfrequenz, sondern auf einer unerwünschten Neben- oder parasitischen Frequenz schwingen. In diesem Fall weicht die Ausgangsfrequenz vom Sollwert ab.

Jeder Quarz besitzt einen definierten Hauptresonanzbereich. Wird dieser durch äußere Einflüsse oder Schaltungsbedingungen verlassen, kann es zu Frequenzoffset oder instabilem Verhalten kommen.

Zur Verifikation empfiehlt sich die Messung der Einzelparameter (z. B. SPDB), um sicherzustellen, dass der Quarz im vorgesehenen Resonanzbereich arbeitet.

Versorgungsspannung stabil halten

Bei aktiven Oszillatoren kann auch die Versorgungsspannung Einfluss auf die Ausgangsfrequenz nehmen. Schwankungen oder Störungen auf der Versorgung führen unter Umständen zu Frequenzänderungen.

Achten Sie deshalb auf:

• Saubere, entkoppelte Spannungsversorgung
• Geringe Ripple- und Noise-Anteile
• Einhaltung der spezifizierten Betriebsspannung

Eine stabile Versorgung ist eine grundlegende Voraussetzung für präzise Takterzeugung.

Alterung realistisch einordnen

Alterung ist ein natürlicher Prozess und wird im Datenblatt spezifiziert. In der Anwendung hängt sie zusätzlich von Temperatur, Betriebsdauer und Ansteuerung ab.

Beachten Sie insbesondere:

• Erstjahreseffekte
• Dauerbetrieb bei erhöhter Temperatur
• Einhaltung des empfohlenen Drive Levels

Mit einer sauberen Auslegung bleibt die Drift im erwarteten Rahmen.

Unterschiede zwischen Labor und Seriengerät verstehen

Im Prototypenaufbau herrschen häufig ideale Bedingungen. Im Seriengerät kommen Gehäuseeinbau, Temperaturzyklen und Dauerbetrieb hinzu. Das bedeutet nicht, dass das Bauteil ungeeignet ist – sondern dass die Systemumgebung entscheidend ist.

Deshalb empfiehlt sich eine Validierung unter realistischen Betriebsbedingungen. Temperaturtests, Frequenzmessungen und gegebenenfalls SPDB-Analysen schaffen Transparenz und Planungssicherheit.

Praxistipps für stabile Frequenzen

Wenn Sie Abweichungen analysieren oder präventiv optimieren möchten, helfen folgende Maßnahmen:

• Platzieren Sie Taktquellen mit Abstand zu Wärmequellen
• Sorgen Sie für eine saubere, entkoppelte Versorgung
• Berechnen und prüfen Sie die effektive Lastkapazität
• Vermeiden Sie mechanische Spannungen im Layout
• Prüfen Sie das Drive Level im realen Betrieb
• Verifizieren Sie die Resonanzfrequenz bei Auffälligkeiten
• Messen Sie Temperatur und Frequenz unter Serienbedingungen

Mit diesen Schritten lässt sich Frequenzdrift zuverlässig kontrollieren.
