LPDDR4-Speicher im Systemdesign: Was Ranks, Kanäle und Speicherwechsel wirklich bedeuten
LPDDR4-RAM ist nicht einfach eine stromsparende Variante von klassischem Arbeitsspeicher. Die Architektur ist eng mit Prozessor beziehungsweise SoC, Mainboard-Layout und Firmware verbunden. Wer LPDDR4 aufrüsten oder LPDDR4 austauschen möchte, muss deshalb nicht nur Kapazität und Datenrate vergleichen, sondern die gesamte Speicherorganisation der Plattform betrachten.

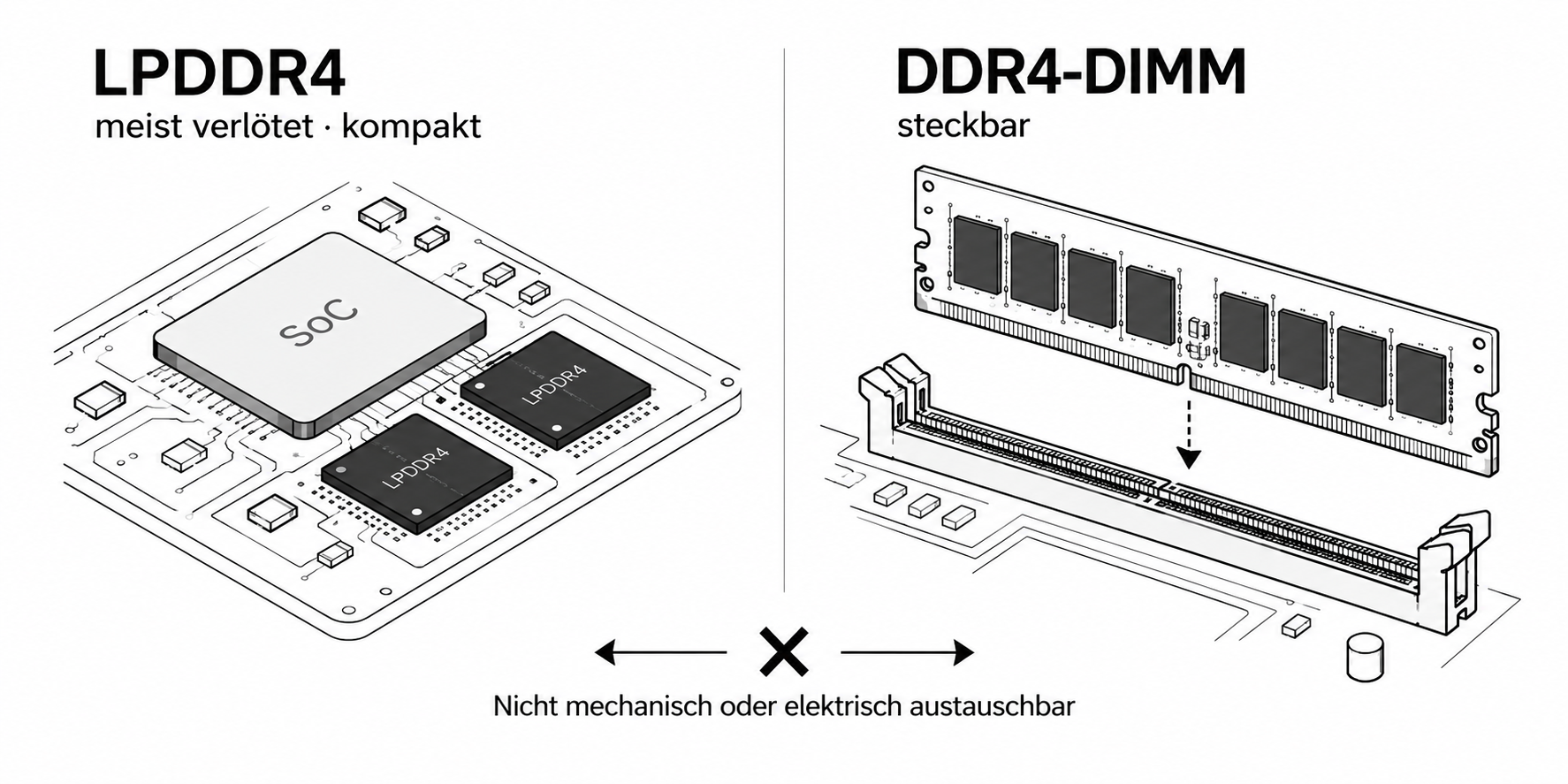

LPDDR4 vs. DDR4: Unterschiede und Kompatibilität
LPDDR steht für Low Power Double Data Rate. LPDDR4-Speicher wurde für energieeffiziente, kompakte Systeme entwickelt und findet sich unter anderem in Smartphones, Tablets, Ultrabooks, Embedded-Systemen, Industrie-PCs sowie IoT- und Automotive-Anwendungen. Typische LPDDR-Anwendungen profitieren von der kompakten BGA-Bauform und der auf niedrigen Energieverbrauch ausgelegten Architektur.
Bei LPDDR4 vs. DDR4 liegen die Unterschiede nicht nur beim Energieverbrauch. LPDDR4 arbeitet mit anderen Spannungen und Signalpegeln, einer anderen Speicherorganisation und wird meist direkt auf das Mainboard gelötet. LPDDR4-RAM ist deshalb weder mechanisch noch elektrisch mit einem klassischen DDR4-DIMM austauschbar.
Auch LPDDR4 und LPDDR4X müssen unterschieden werden. LPDDR4X arbeitet mit einer niedrigeren I/O-Spannung als LPDDR4. Die jeweilige Plattform muss den eingesetzten Standard ausdrücklich unterstützen.
LPDDR4-Bandbreite und Speicherarchitektur
Die LPDDR4-Bandbreite ergibt sich nicht allein aus der Datenrate. Entscheidend ist das Zusammenspiel aus Datenrate, Busbreite und Anzahl der Speicherkanäle. LPDDR4 arbeitet mit mehreren vergleichsweise schmalen Kanälen, die parallel genutzt werden können.
Auch Kapazität und Organisation der Speicherbausteine beeinflussen die Auslegung des Gesamtsystems. Deshalb lässt sich die Speicherleistung nicht sinnvoll anhand eines einzelnen Takt- oder Datenratenwerts beurteilen.
LPDDR4 Single Rank vs. Dual Rank
Ein Rank bezeichnet eine Speichergruppe, die vom Speichercontroller gemeinsam angesprochen wird und eine vollständige logische Datenbreite bereitstellt. Bei Single Rank existiert eine adressierbare Speichergruppe, bei Dual Rank zwei unabhängig auswählbare Gruppen.
| Merkmal | Single Rank | Dual Rank |
|---|---|---|
| Speichergruppen | eine | zwei |
| Kapazität | häufig geringer | höhere Kapazität möglich |
| Elektrische Belastung | geringer | höher |
| Parallelität | begrenzt | Rank Interleaving möglich |
| Leistung | plattformabhängig | potenzielle Vorteile je nach Anwendung |
Bei Single Rank vs. Dual Rank bedeutet Dual Rank nicht automatisch höhere Leistung. Rank Interleaving kann die Speicherparallelität verbessern, weil der Controller unter bestimmten Bedingungen auf einen Rank zugreifen kann, während der andere interne Operationen ausführt. Der tatsächliche Effekt hängt jedoch von Speichercontroller, Anwendung, Datenrate, Timings und Kanalbelegung ab.
Rank und Channel dürfen nicht verwechselt werden: Ein Rank beschreibt adressierbare Speichergruppen, ein Channel einen unabhängigen Datenpfad zum Speichercontroller. Auch „single-sided“ und „double-sided“ sind keine verlässlichen Synonyme für Single Rank beziehungsweise Dual Rank.
LPDDR4 austauschen: Was beim RAM-Wechsel geprüft werden muss
Ein RAM-Wechsel ist bei LPDDR4 normalerweise keine klassische Aufrüstung. Da LPDDR4-Arbeitsspeicher meist fest verlötet ist, erfolgt ein Wechsel typischerweise über den Austausch des Mainboards, professionelle BGA-Nacharbeit oder eine geänderte Speicherbestückung im Rahmen einer Hardwareentwicklung.
Vor einem Wechsel sollten mindestens folgende Punkte geprüft werden:
- Prozessor beziehungsweise SoC und unterstützter Speicherstandard
- maximale Kapazität und unterstützte Datenraten
- Kanal- und Rank-Organisation
- BGA-Footprint, Pinbelegung und Ball-Layout
- Chipdichte und Speicherorganisation
- Betriebsspannungen und Signalpegel
- Firmware beziehungsweise BIOS/UEFI
- Speicherinitialisierung, Training und Timings
Nach einer Änderung sollten erkannte Gesamtkapazität, Kanal- und Rank-Konfiguration, Stabilität, Temperatur sowie das Verhalten bei Kaltstart, Neustart und Energiesparzuständen geprüft werden.
FAQ
Was ist der Unterschied zwischen Single-Rank- und Dual-Rank-Speicher?
Single-Rank-Speicher besitzt eine adressierbare Speichergruppe, Dual-Rank-Speicher zwei unabhängig auswählbare Gruppen. Dual Rank kann durch Rank Interleaving zusätzliche Parallelität ermöglichen, ist aber nicht grundsätzlich schneller.
Was ist LPDDR4 und wofür wird der Speicher eingesetzt?
LPDDR4-RAM steht für Low Power Double Data Rate und ist für energieeffiziente, kompakte Systeme ausgelegt. Typische Einsatzbereiche sind mobile Geräte, Ultrabooks, Embedded-Systeme, Industrie-PCs sowie IoT- und Automotive-Anwendungen.
Was ist der Unterschied zwischen LPDDR4 und DDR4?
LPDDR4 und DDR4 unterscheiden sich unter anderem bei Spannungen, Signalpegeln, Speicherorganisation und Bauform. LPDDR4 ist typischerweise als verlöteter BGA-Speicher ausgeführt und nicht gegen ein DDR4-DIMM austauschbar.
Kann man LPDDR4-Arbeitsspeicher nachträglich aufrüsten?
Eine klassische Aufrüstung ist bei LPDDR4 in der Regel nicht möglich, weil die Speicherbausteine meist direkt auf dem Mainboard verlötet sind. Änderungen erfordern typischerweise einen Mainboard-Tausch, professionelle BGA-Nacharbeit oder eine Anpassung der Speicherbestückung im Hardwaredesign.
Wie prüft man die Kompatibilität von LPDDR4-Speicher?
Zu prüfen sind unter anderem Speichercontroller, Kapazität, Datenrate, Rank- und Chiporganisation, BGA-Footprint, Pinbelegung, Spannungsversorgung und Firmware. Auch Speicherinitialisierung, Training und Timing-Parameter müssen zur Plattform passen.
Kann man LPDDR4 wie normalen DDR4-Arbeitsspeicher austauschen?
Nein. LPDDR4 besitzt andere elektrische und mechanische Eigenschaften und ist typischerweise fest auf der Leiterplatte verlötet, während DDR4 häufig über austauschbare DIMMs eingesetzt wird.
Was ist der Unterschied zwischen LPDDR4 und LPDDR4X?
LPDDR4X arbeitet mit einer niedrigeren I/O-Spannung als LPDDR4. Die bereitgestellten technischen Unterlagen nennen nominal 1,10 V VDDQ für LPDDR4 und 0,60 V für LPDDR4X; die Plattform muss den jeweiligen Standard unterstützen.
