M12 Steckverbinder mit Schnellverschluss – kompakte Verbindungstechnik für moderne Industrieanwendungen

Präzise Verbindungstechnik für anspruchsvolle Umgebungen

M12 Steckverbinder gehören seit Jahren zum Standard in der industriellen Automatisierungstechnik. Sie verbinden Sensoren, Aktoren, Kameras und Steuerungen sicher miteinander und sind in nahezu jeder Maschinen- und Anlagenumgebung zu finden.
Doch mit zunehmender Komplexität moderner Produktionssysteme steigt auch der Bedarf nach schnellen, zuverlässigen und werkzeuglosen Verbindungslösungen. Genau hier kommen M12 Steckverbinder mit Schnellverschluss ins Spiel. Sie bieten dieselbe Robustheit wie herkömmliche Schraubverbindungen, lassen sich aber erheblich schneller montieren und demontieren.

Was ist ein M12 Steckverbinder mit Schnellverschluss?

Ein M12 Steckverbinder ist ein genormter Rundsteckverbinder mit einem Gewindedurchmesser von 12 mm. Er dient zur Übertragung von Signalen, Daten oder Leistung in industriellen Anwendungen.
Die Variante mit Schnellverschluss ersetzt das herkömmliche Schraubgewinde durch ein innovatives Rast- oder Bajonett-System. Dadurch wird der Stecker einfach aufgesteckt, leicht verdreht oder eingerastet – und die Verbindung steht sofort sicher und dicht.

Diese Technik reduziert nicht nur die Montagezeit, sondern verhindert auch typische Fehler, etwa unvollständig verschraubte Verbindungen. Gleichzeitig bleibt die Verbindung vibrationsfest und erfüllt die gängigen Schutzarten wie IP67 oder IP69K.

Wie funktioniert der Schnellverschluss?

Das Funktionsprinzip eines Schnellverschlusses basiert meist auf einem Bajonett- oder Push-Pull-Mechanismus.

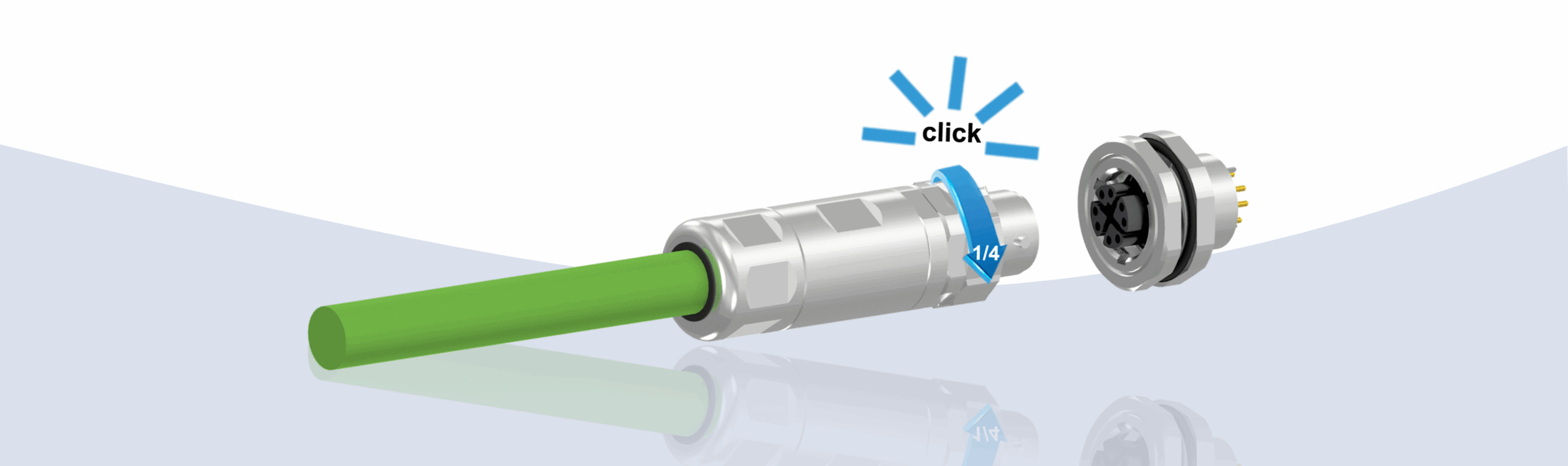

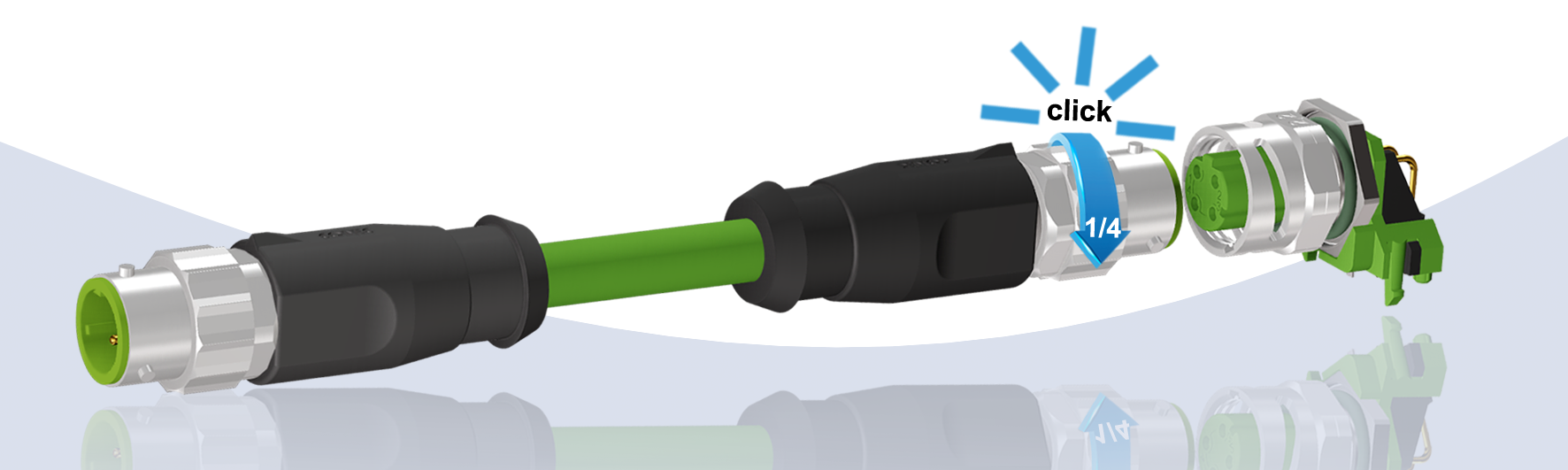

Beim Bajonettverschluss wird der Stecker durch Einstecken und eine kurze Drehbewegung (meist weniger als eine Vierteldrehung) verriegelt. Rastnasen oder Federringe sichern die Position und verhindern ein unbeabsichtigtes Lösen.
Beim Push-Pull-System genügt ein einfacher Druck: Der Stecker rastet automatisch ein und lässt sich durch Ziehen an der Entriegelungshülse wieder lösen.

Beide Systeme zeichnen sich durch eine klare haptische Rückmeldung aus – das Einrasten ist spür- und hörbar. So wissen Anwender sofort, dass die Verbindung korrekt hergestellt ist.

Vorteile gegenüber herkömmlichen Schraubverbindungen

Der größte Vorteil der Schnellverschluss-Technik liegt in der Zeitersparnis. Insbesondere bei Anlagen mit vielen Steckverbindungen summieren sich die Sekunden, die sonst für das manuelle Verschrauben benötigt würden.

Weitere Vorteile im Überblick:

• Schnellere Installation und Wartung: Kein Werkzeug erforderlich, ideal für enge oder schwer zugängliche Bereiche.
• Fehlerfreie Montage: Sicheres Einrasten minimiert Montagefehler.
• Vibrationssichere Verbindung: Auch bei dauerhaften Bewegungen oder Erschütterungen bleibt die Verbindung stabil.
• Hohe Schutzart: IP67/IP69K gewährleistet Schutz gegen Staub, Feuchtigkeit und Reinigungsprozesse.
• Langfristige Zuverlässigkeit: Weniger mechanischer Verschleiß durch wiederholte Montagezyklen.

Gerade in Zeiten von zunehmender Automatisierung und kürzeren Stillstandszeiten sind diese Vorteile ein entscheidender Faktor für die Effizienz industrieller Prozesse.

Typische Einsatzbereiche

M12 Steckverbinder mit Schnellverschluss finden in zahlreichen Branchen Anwendung, insbesondere dort, wo Zuverlässigkeit, Modularität und schnelle Austauschbarkeit gefordert sind.
Typische Einsatzgebiete sind:

• Automatisierungstechnik: Verbindung von Sensoren, Aktoren und Feldbussystemen.
• Robotik: Kompakte, vibrationsfeste Anschlüsse bei häufigen Bewegungen.
• Maschinenbau: Schnelles Umrüsten oder Warten von Anlagen.
• Transporttechnik und Bahn: Sichere Signalübertragung auch unter rauen Umweltbedingungen.
• Lebensmittelindustrie: Schnelle Reinigung dank IP69K-Schutz und Edelstahlvarianten.

In modular aufgebauten Systemen, wie sie in modernen Produktionslinien zunehmend eingesetzt werden, bieten Schnellverschluss-Steckverbinder einen klaren Effizienzvorteil.

Zukunftssichere Verbindungslösungen

Mit der zunehmenden Vernetzung industrieller Systeme (Stichwort: Industrie 4.0) wächst der Bedarf an kompakten, robusten und servicefreundlichen Steckverbindern weiter.
Schnellverschlusslösungen im M12-Format sind hier ein logischer Schritt. Sie kombinieren bewährte Normmaße mit innovativer Mechanik – und bleiben damit kompatibel zu bestehenden Komponenten.

Für Entwickler und Konstrukteure bedeutet das: maximale Flexibilität bei der Systemintegration, ohne auf Robustheit oder Umweltbeständigkeit zu verzichten.
