Quarz oder Oszillator – welche Taktquelle ist die richtige Wahl?
Warum diese Entscheidung mehr ist als eine Detailfrage
Warum ist die Wahl der Taktquelle so entscheidend? In nahezu jeder elektronischen Schaltung bildet der Takt das zeitliche Fundament. Er bestimmt, wann Daten verarbeitet, übertragen oder gespeichert werden. Ist die Taktquelle instabil oder falsch gewählt, kann das gesamte System unzuverlässig arbeiten. Genau hier stellt sich die Frage: Reicht ein Quarz aus oder ist ein Oszillator die bessere Wahl?
Die Antwort hängt weniger von Theorie ab, sondern vielmehr vom konkreten Einsatzfall. Ein Blick auf typische Anwendungen aus dem Alltag hilft, die Unterschiede besser zu verstehen.

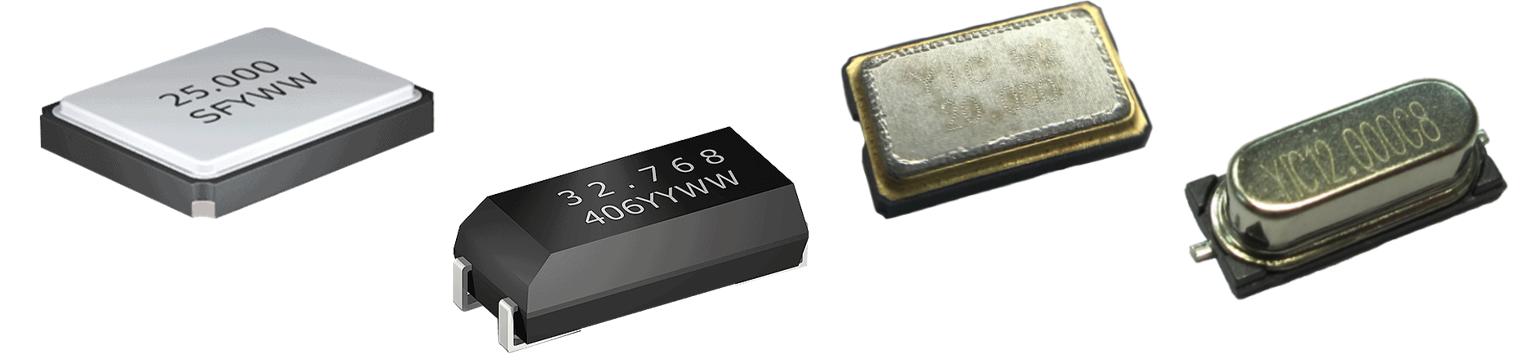

Quarz – das präzise Herz mit externer Unterstützung
Ein Quarz ist ein passives Bauteil, das auf dem piezoelektrischen Effekt basiert. Wird er elektrisch angeregt, schwingt er mit einer sehr definierten Frequenz. Allerdings erzeugt der Quarz das Taktsignal nicht allein. Er benötigt eine externe Oszillatorschaltung, die häufig bereits im Mikrocontroller integriert ist.
Ein gutes Alltagsbeispiel ist eine digitale Armbanduhr. Der Quarz sorgt für eine sehr stabile Zeitbasis bei minimalem Energieverbrauch. Die Schaltung ist überschaubar, der Platz begrenzt und der Stromverbrauch entscheidend. Genau hier spielt der Quarz seine Stärken aus.
Typische Vorteile eines Quarzes:
- Sehr hohe Frequenzstabilität
- Geringe Kosten pro Bauteil
- Niedriger Stromverbrauch
- Große Auswahl an Standardfrequenzen
Gleichzeitig gibt es auch Einschränkungen. Das Verhalten eines Quarzes hängt stark vom Leiterplattenlayout und der externen Beschaltung ab. Störungen, lange Leiterbahnen oder falsche Kondensatorwerte können dazu führen, dass der Oszillator im System schlecht startet oder instabil läuft.

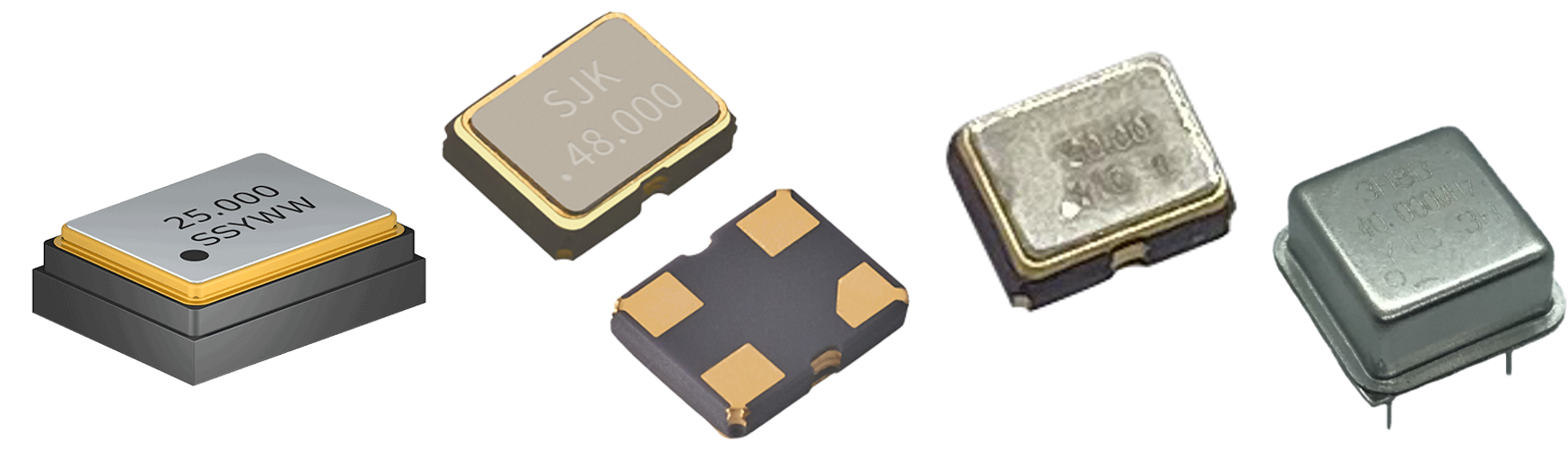

Oszillator – die komfortable Komplettlösung
Ein Oszillator vereint Quarz und Oszillatorschaltung in einem Gehäuse. Er liefert direkt ein stabiles Taktsignal an seinem Ausgang. Damit entfällt die Notwendigkeit, eine eigene Oszillatorschaltung zu entwerfen oder das Layout besonders kritisch auszulegen.
Ein passendes Alltagsbeispiel ist ein Industrierouter oder ein Steuergerät in einer Produktionsanlage. Solche Geräte müssen unter wechselnden Temperaturen, elektromagnetischen Störungen und oft auch mit langen Betriebszeiten zuverlässig funktionieren. Hier ist eine robuste, sofort funktionierende Taktquelle gefragt. Ein Oszillator reduziert Entwicklungsrisiken und sorgt für reproduzierbares Verhalten.
Vorteile von Oszillatoren:
- Sofort einsatzbereit ohne externe Beschaltung
- Geringerer Entwicklungs- und Layoutaufwand
- Hohe Robustheit gegenüber Störungen
- Sehr gutes Startverhalten
Der Nachteil liegt meist in höheren Kosten und einem etwas höheren Stromverbrauch. In vielen Anwendungen ist dieser Mehraufwand jedoch gut kalkulierbar.
Typische Praxisfragen aus dem Entwicklungsalltag
Welche Fragen tauchen in Projekten immer wieder auf?
- Ist die Schaltung kostenkritisch?
Dann spricht vieles für einen Quarz. - Soll das Design schnell umgesetzt werden?
Ein Oszillator spart Entwicklungszeit. - Gibt es EMV-kritische Umgebungen?
Oszillatoren sind oft die sicherere Wahl. - Ist der Stromverbrauch entscheidend?
Hier punktet meist der Quarz.
Diese Fragen zeigen, dass es keine pauschale Lösung gibt. Die Entscheidung ist immer ein Abwägen.
Vergleich auf einen Blick
Die folgende Tabelle hilft bei der schnellen Einordnung:
| Kriterium | Quarz | Oszillator |
|---|---|---|
| Art | Passives Bauteil | Aktives Bauteil |
| Externe Beschaltung | Erforderlich | Nicht erforderlich |
| Entwicklungsaufwand | Höher | Gering |
| Kosten | Niedrig | Höher |
| Stromverbrauch | Sehr gering | Höher |
| EMV-Empfindlichkeit | Layoutabhängig | Geringer |
| Startverhalten | Abhängig vom Design | Sehr stabil |
Typische Einsatzszenarien aus der Praxis
Ein einfaches Embedded-System, etwa ein Temperatursensor oder ein kleines Steuergerät, kommt häufig mit einem Quarz aus. Hier zählen niedrige Kosten und geringer Energieverbrauch.
In kommunikationslastigen Anwendungen, wie Gateways, Steuerungen oder Messsystemen, wird dagegen oft ein Oszillator eingesetzt. Die höhere Stabilität erleichtert die Einhaltung von Protokollvorgaben und reduziert Fehlersuche.
Auch bei Serienprojekten spielt die Entscheidung eine Rolle. Ein Quarz kann zwar günstiger sein, führt aber bei Serienproblemen schneller zu aufwendiger Fehlersuche. Ein Oszillator kann hier das Risiko deutlich senken.
Fazit: Die richtige Wahl ist kontextabhängig
Die Entscheidung zwischen Quarz und Oszillator ist keine reine Bauteilauswahl, sondern Teil der Systemarchitektur. Wer Kosten und Energieverbrauch optimieren möchte und Erfahrung im Layout hat, fährt mit einem Quarz gut. Wer Entwicklungszeit sparen, Risiken minimieren und ein stabiles Verhalten sicherstellen möchte, greift zum Oszillator.
FAQ
Ist ein Oszillator immer besser als ein Quarz?
Nein. Ein Oszillator vereinfacht das Design, ist aber teurer und benötigt mehr Energie. Für einfache, kostenoptimierte Anwendungen ist ein Quarz oft ausreichend.
Kann ein Quarz später durch einen Oszillator ersetzt werden?
In vielen Fällen ja, sofern das Design dies vorsieht. Wichtig ist, die Pinbelegung und das Taktsignal frühzeitig zu berücksichtigen.
Welche Lösung ist langfristig zuverlässiger?
Beide Lösungen sind zuverlässig, wenn sie korrekt eingesetzt werden. Oszillatoren sind jedoch weniger layoutabhängig und daher oft robuster im industriellen Umfeld.
