Was bewirkt die Sperrschichtkapazität bei TVS-Dioden?

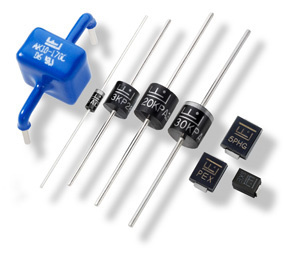

TVS-Dioden (Transient Voltage Suppressor) sind ein zentrales Schutzelement in elektronischen Schaltungen. Sie schützen empfindliche Bauteile zuverlässig vor Überspannungen und ESD-Ereignissen. Neben bekannten Parametern wie Durchbruchspannung oder Pulsleistung spielt ein Wert eine besonders wichtige Rolle, der im Designprozess häufig unterschätzt wird: die Sperrschichtkapazität.
Gerade bei modernen Anwendungen mit hohen Datenraten oder schnellen Signalflanken entscheidet dieser Parameter darüber, ob eine Schutzmaßnahme die Funktion der Schaltung unterstützt – oder unbeabsichtigt beeinträchtigt.
Warum TVS-Dioden eine Sperrschichtkapazität besitzen
TVS-Dioden werden im Normalbetrieb in Sperrrichtung betrieben, solange keine Überspannung anliegt. Am p-n-Übergang bildet sich dabei eine Raumladungszone, also ein Bereich ohne freie Ladungsträger.
Elektrisch betrachtet wirkt diese Zone wie das Dielektrikum eines Kondensators. Die p- und n-dotierten Halbleiterschichten übernehmen die Rolle der Kondensatorplatten.
Daraus ergibt sich zwangsläufig eine Kapazität – die sogenannte Sperrschichtkapazität (junction capacitance, Cj). Sie ist kein Fehler, sondern ein physikalisch unvermeidbares Ergebnis des Halbleiteraufbaus.
Die Höhe der Sperrschichtkapazität wird beeinflusst durch:
- die Fläche des p-n-Übergangs
- die Dotierung der Halbleiterschichten
- die anliegende Sperrspannung
Mit steigender Sperrspannung verbreitert sich die Raumladungszone, wodurch die Kapazität abnimmt.
Welche Auswirkungen hat die Sperrschichtkapazität in der Praxis?
Die Sperrschichtkapazität wirkt im Stromkreis wie eine parasitäre Kapazität, die parallel zur geschützten Leitung liegt. Je höher die Frequenz oder je steiler die Signalflanken, desto stärker macht sich dieser Effekt bemerkbar.
Mögliche Auswirkungen sind:
- Dämpfung von Signalflanken
- Verzerrung von Rechtecksignalen
- Verschlechterung der Signalintegrität
- Begrenzung der maximalen Datenrate
Während diese Effekte bei Gleichspannungen oder langsamen Signalen kaum eine Rolle spielen, können sie bei Hochgeschwindigkeits- oder HF-Anwendungen kritisch werden.
Vergleich: TVS-Dioden mit hoher und niedriger Sperrschichtkapazität
| Merkmal | TVS mit hoher Cj | TVS mit niedriger Cj |
|---|---|---|
| Typische Sperrschichtkapazität | > 100 pF bis mehrere 100 pF | < 1 pF bis wenige pF |
| Einfluss auf das Signal | Deutlich bei schnellen Signalen | Kaum messbar |
| Geeignete Anwendungen | Versorgungsleitungen, Netzteile | Daten- und HF-Leitungen |
| Signalflanken | Abgeflacht, verzerrt möglich | Bleiben weitgehend unverändert |
| Maximale Datenrate | Stark eingeschränkt | Für hohe Datenraten geeignet |
| Schutzfokus | Hohe Pulsenergie | Schnelle Transienten, ESD |
| Typische Schnittstellen | DC-Leitungen, langsame I/Os | USB, Ethernet, HDMI, CAN |
| Zielkonflikt | Schutz > Signaltreue | Signaltreue > Pulsenergie |
Die Tabelle zeigt deutlich: Es gibt keine „universell beste“ TVS-Diode, sondern immer eine anwendungsabhängige Auswahl.
Konkretes Praxisbeispiel: TVS-Diode an einer USB-Datenleitung
Eine USB-2.0-Datenleitung arbeitet mit Datenraten bis zu 480 Mbit/s und sehr steilen Signalflanken. Wird hier eine TVS-Diode mit hoher Sperrschichtkapazität (z. B. 200 pF) parallel zur Leitung eingesetzt, wirkt diese wie ein zusätzlicher Lastkondensator.
Das kann folgende Effekte verursachen:
- abgeflachte Signalflanken
- verschlechterte Augen-Diagramme
- erhöhte Bitfehlerrate
- instabile oder abbrechende Verbindungen
Wird stattdessen eine Low-Capacitance-TVS-Diode mit einer Sperrschichtkapazität von unter 1 pF verwendet, bleibt die Signalintegrität nahezu erhalten. Gleichzeitig bietet die Diode weiterhin effektiven Schutz gegen ESD- und Überspannungsereignisse.
Dieses Beispiel zeigt sehr anschaulich, warum die Sperrschichtkapazität bei Hochgeschwindigkeits-Schnittstellen ein zentrales Auswahlkriterium ist.
Wann ist die Sperrschichtkapazität besonders wichtig?
Besonders relevant ist dieser Parameter, wenn:
- Hochgeschwindigkeits-Datenleitungen geschützt werden
- empfindliche IC-Eingänge vor ESD abgesichert werden müssen
- HF- oder impedanzkritische Schaltungen vorliegen
- geringe Signalverzerrung entscheidend ist
In Stromversorgungen oder bei langsamen Steuersignalen ist eine höhere Sperrschichtkapazität dagegen meist unkritisch.
FAQ
Was bedeutet eine niedrige Sperrschichtkapazität bei TVS-Dioden?
Eine niedrige Sperrschichtkapazität bedeutet, dass die TVS-Diode das elektrische Signal kaum belastet. Dadurch bleiben Signalflanken steil und hochfrequente Signale weitgehend unverzerrt. Solche Dioden sind besonders geeignet für Datenleitungen und schnelle Schnittstellen. In diesen Anwendungen ist die Signalintegrität entscheidend für eine zuverlässige Funktion.
Ist eine hohe Sperrschichtkapazität grundsätzlich schlecht?
Nein, eine hohe Sperrschichtkapazität ist nicht automatisch negativ. In Stromversorgungsleitungen oder bei langsamen Signalen hat sie meist keinen nennenswerten Einfluss. In vielen Fällen geht eine höhere Kapazität sogar mit einer höheren Puls- und Energieaufnahmefähigkeit einher, was den Überspannungsschutz verbessert.
Warum besitzen leistungsstarke TVS-Dioden oft eine höhere Sperrschichtkapazität?
Leistungsstarke TVS-Dioden sind so ausgelegt, dass sie hohe Überspannungsimpulse sicher ableiten können. Dafür wird eine größere aktive Chipfläche benötigt, was physikalisch zu einer höheren Kapazität führt. Dieser Zusammenhang ist ein typischer Zielkonflikt zwischen Schutzwirkung und Signaltreue. Moderne Bauteile versuchen, diesen Effekt konstruktiv zu minimieren.
Kann man die Sperrschichtkapazität vollständig vermeiden?
Nein, die Sperrschichtkapazität ist ein unvermeidlicher Effekt des p-n-Übergangs in Halbleitern. Jede TVS-Diode besitzt daher eine gewisse Kapazität, auch wenn sie im Normalbetrieb nicht leitet. Durch geeignete Bauteilauswahl lässt sich die Kapazität jedoch an die jeweilige Anwendung anpassen. Entscheidend ist, die Auswirkungen im Schaltungsdesign zu berücksichtigen.
Worauf sollte man bei der Auswahl einer TVS-Diode besonders achten?
Neben der Durchbruchspannung und der Pulsleistung sollte die Sperrschichtkapazität immer im Kontext der Anwendung bewertet werden. Für Hochgeschwindigkeits- und HF-Signale ist eine möglichst niedrige Cj entscheidend. Bei Versorgungsleitungen oder robusten Schaltungen kann dagegen der Schutzgrad im Vordergrund stehen. Eine bewusste Auswahl verhindert spätere Signalprobleme.
