Wettable Flanks – seitlich benetzbare Anschlüsse für zuverlässige Lötqualität
Wettable Flanks haben in der modernen Elektronikfertigung eine wichtige Rolle eingenommen. Mit dem verstärkten Einsatz kompakter SMD-Gehäuse wie QFN, DFN oder LGA steigt der Anspruch an stabile Lötprozesse und reproduzierbare Inspektionsergebnisse. Da diese Bauformen ihre Lötpads überwiegend auf der Unterseite haben, ist eine optische Kontrolle oft nur eingeschränkt möglich. Genau hier kommen Wettable Flanks zum Einsatz. Sie sorgen für sichtbare Lötstellen und schaffen damit eine höhere Prozesssicherheit.
Was sind Wettable Flanks und wie funktionieren sie?

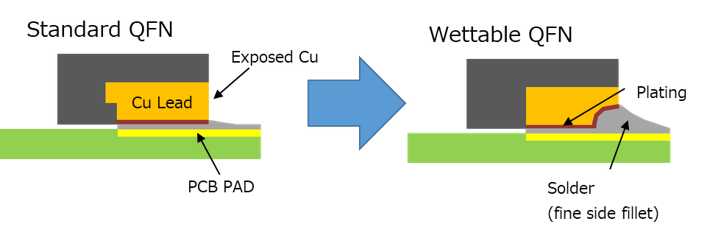

Der Begriff „Wettable Flanks“ bezeichnet seitlich benetzbare Metallflächen an SMD-Bauteilen. Diese Flächen werden vom Hersteller bewusst metallisiert, damit Lötzinn beim Reflow-Prozess nicht nur an der Unterseite verläuft, sondern auch seitlich ansteigt. Dadurch bildet sich ein klar sichtbarer Lotmeniskus.
Im Gegensatz zu klassischen Bauteilen mit vollständig verdeckten Pads entsteht hier eine offene, gut erkennbare Lötzone. Diese ist entscheidend für die optische Qualitätskontrolle. Der sichtbare Anstieg des Lotes an der Seitenwand zeigt, dass eine vollständige Benetzung stattgefunden hat und das Bauteil sicher verlötet ist.
Die Vorteile entstehen durch:
- eine vergrößerte Kontaktfläche
- verbesserte Benetzung durch Flussmittel
- optimale Sichtbarkeit der Lötstelle
- höhere Stabilität der Verbindung
Durch die klare Lotführung auf der seitlichen Metallisierung lässt sich die Qualität jeder Lötstelle leichter beurteilen.
Warum werden Wettable Flanks in der Elektronikfertigung benötigt?
Moderne Bauteile werden immer kleiner. Die Pads wandern zunehmend unter das Bauteil, wodurch die Inspektion erschwert wird. Insbesondere bei QFN- oder DFN-Gehäusen ist ein Großteil der Lötstellen ohne Hilfsmittel unsichtbar. AOI-Systeme stoßen dabei an technische Grenzen.
Wettable Flanks lösen dieses Problem, indem sie eine sichtbare Zone schaffen, die auch optisch erfasst werden kann. Das spart Zeit und sorgt für eine bessere Absicherung im Fertigungsprozess.
Typische Gründe für den Einsatz:
- Ermöglichung der AOI-Kontrolle, ohne dass eine Röntgenprüfung nötig ist.
- Frühzeitige Erkennung von Lötfehlern, wie unzureichende Benetzung, Versatz oder fehlendes Lot.
- Geringere Fehlerquote durch stabilere Lötverläufe.
- Kostenreduzierung, da teure Röntgeninspektionen teilweise entfallen können.
- Höhere Prozesssicherheit in der Serienfertigung und praktischeren Prüfabläufen.
Durch Wettable Flanks lassen sich verdeckte Lötstellen zuverlässig beurteilen, was besonders bei sicherheitskritischen Anwendungen ein wichtiger Faktor ist.
Wer benötigt Wettable Flanks und in welchen Bereichen kommen sie zum Einsatz?
Wettable Flanks werden überall dort verwendet, wo zuverlässige Lötstellen entscheidend sind. Sie eignen sich für Unternehmen, die produktionssichere Abläufe und eine hohe Baugruppenzuverlässigkeit benötigen. Gleichzeitig profitieren diejenigen, die auf AOI-basierte Qualitätskontrollen setzen, da diese durch die sichtbaren Lötstellen erheblich vereinfacht werden.
Einsatzbereiche, in denen Wettable Flanks bevorzugt verwendet werden:
- Elektronikbaugruppen mit hohen Inspektionsanforderungen
- Anwendungen mit QFN-, DFN- und LGA-Bauteilen
- Serienfertigungen mit automatisierter Produktionsüberwachung
- Elektronik für Industrie, Automation, Kommunikation oder IoT
- Baugruppen, die langfristige Zuverlässigkeit benötigen
Unternehmen, die viele verdeckte Bauteile verarbeiten oder auf gleichbleibend hohe Qualität angewiesen sind, profitieren besonders stark von Wettable Flanks. Die Technologie reduziert Schwankungen im Lötprozess und erleichtert die Fehleranalyse.
Die wichtigsten Vorteile im Überblick
Eine Auflistung der zentralen Vorteile zeigt die Bedeutung von Wettable Flanks für die Elektronikfertigung:
- Sichtbare Lötstellen trotz verdeckter Pads
- Zuverlässige AOI-Prüfung ohne Röntgen
- Reduzierung von Nacharbeit und Ausschuss
- Höhere Prozesssicherheit im Reflow-Löten
- Stabile, langlebige Lötverbindungen
- Bessere Erkennung von Fertigungsabweichungen
- Vereinfachte Dokumentation der Baugruppenqualität
Die Kombination aus Sichtbarkeit, Stabilität und Prüfbarkeit macht Wettable Flanks zu einem wichtigen Bestandteil moderner Bauteilgeometrien.
Warum sind Wettable Flanks bei QFN-Gehäusen besonders wichtig?
Weil QFN-Pads größtenteils unter dem Bauteil liegen. Ohne Wettable Flanks wären die Lötstellen nahezu unsichtbar. Mit seitlicher Benetzung kann die AOI-Anlage die Qualität gut erkennen.
Erhöhen Wettable Flanks die Stabilität der Lötstelle?
Ja. Durch die seitliche Metallisierung entsteht eine größere benetzbare Fläche. Das Lot haftet sicherer, was eine stabilere Verbindung ermöglicht und langfristige Zuverlässigkeit erhöht.
Sind Wettable Flanks ein Ersatz für Röntgenprüfungen?
In vielen Fällen ja. AOI-Systeme können Lötstellen besser beurteilen, wodurch Röntgen nur noch bei speziellen Anwendungsfällen notwendig ist. Das reduziert Zeit und Kosten im Fertigungsprozess.
Sind Bauteile mit Wettable Flanks teurer?
Teilweise ja, aber die höheren Bauteilkosten werden durch geringere Prüf- und Nacharbeitskosten häufig ausgeglichen. Besonders in der Serienproduktion lohnt sich der Einsatz wirtschaftlich.
