48V an Bord: Samwha-Lösungen zum Filtern und Puffern
Wie lassen sich steigende elektrische Leistungen im Fahrzeug verteilen, ohne dafür unnötig hohe Ströme und Kabel mit höherem Querschnitt zu benötigen? 48V-Bordnetze ergänzen zunehmend klassische 12V-Netze und stellen damit auch neue Anforderungen an Kondensatoren in Leistungswandlern, Filtern und Steuerungen. Samwha Capacitor adressiert diese Aufgaben mit Automotive-MLCCs der CQ-Serie sowie Hybrid- und Aluminium-Elektrolytkondensatoren. Der Hersteller ordnet beide Bauteilklassen klar typischen Knoten im 48V-Bordnetz zu. Je nach Schaltung übernehmen sie Entkopplung, DC-Leitungsfilterung, Glättung oder Energiepufferung. Welche Technologie passt an welcher Stelle zur 48V-Architektur?
Kondensator-Auswahl im 48V-Bordnetz
Der technische Hintergrund liegt in der höheren Bordnetzspannung: Bei gleicher Leistung kann ein 48V-System mit geringerem Strom arbeiten. Das unterstützt eine effizientere Leistungsverteilung und kann bei leistungsstärkeren Zusatzfunktionen Kabelquerschnitt und Gewicht reduzieren. Gleichzeitig werden Kondensatoren an mehreren Punkten der Architektur benötigt. Samwha nennt die Leistungswandlung, 48V-zu-12V-DC/DC-Wandler, PCB-Steuerungen und Motorsteuerungs-PCBs als typische Einsatzorte.
Samwha ordnet den Aufgaben zwei Produktgruppen zu. Automotive MLCC der CQ-Serie sind für Entkopplung, Bypass und die Filterung von Störungen auf DC-Leitungen vorgesehen. Hybrid-Polymer- und Aluminium-Elektrolytkondensatoren übernehmen vor allem Leistungsglättung und Energiepufferung. Im 48V-zu-12V-DC/DC-Wandler können laut Anwendungsübersicht beide Technologien eingesetzt werden.
| Produktgruppe | Primäre Aufgabe | Typische Einsatzpunkte | Dokumentierter Bereich |
|---|---|---|---|
| Automotive MLCC, CQ-Serie | Entkopplung, Bypass, DC-Filter | PCB-Steuerungen, DC/DC-Wandler, Motorsteuerungs-PCBs | 0402–2220, C0G, X7R, X8R, 25–630 V, 1pF – 47µF |
| Hybrid & Aluminium E-CAP | Leistungsglättung, Energiepufferung | Leistungsverteilung, DC/DC-Wandler | 105–150 °C, 1.000–10.000 h, 25–100 V, 10µF – 820µF |

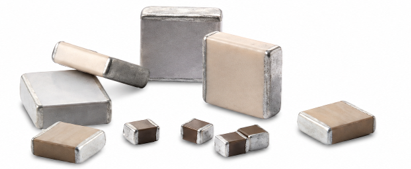

Automotive MLCC der CQ-Serie für DC-Leitungen
Die CQ-Serie umfasst DC-rated Automotive MLCC in Baugrößen von 0402 bis 2220. Als Dielektrika nennt Samwha C0G, X7R und X8R. Der Spannungsbereich reicht von 25 bis 630V, die Kapazitätswerte von 1 pF bis 47 µF. Damit deckt die Produktfamilie unterschiedliche Kombinationen aus Baugröße, Kapazität, Temperaturverhalten und Nennspannung ab.
Die praktische Rolle der CQ-Serie liegt in kompakten Abmessungen und wirksamer Filterung auf DC-Versorgungsleitungen. In Steuer- und Motorsteuerungs-PCBs kann der Kondensator deshalb zur Entkopplung und Bypass-Funktion eingesetzt werden. In DC/DC-Wandlern adressiert die Serie ebenfalls die Unterdrückung von Störungen auf der DC-Leitung. Bei der Auswahl sollte insbesondere berücksichtigt werden, dass Samwha neben der Nennspannung ausdrücklich den DC-Bias und die Temperatur als Selektionsparameter nennt.
Hybrid- und Aluminium-E-CAP für Glättung und Pufferung
Für die Leistungsverteilung und DC/DC-Wandler führt Samwha Hybrid-Polymer- und Aluminium-Elektrolytkondensatoren auf. Ihr Schwerpunkt liegt auf Power Smoothing und Energy Buffering. Vorteile dieser Kondensatoren sind die Ripple-Current-Belastbarkeit und die Spannungsstabilisierung. Der angegebene Temperaturbereich reicht von 105 bis 150 °C, die Endurance-Angabe von 1.000 bis 10.000 Stunden. Die Nennspannungen liegen zwischen 25 und 100V, die Kapazitäten zwischen 10 und 820 µF.
FAQ
Welche Kondensatoren nennt Samwha für 48V-Automotive-Systeme?
Samwha nennt Automotive MLCC der CQ-Serie sowie Hybrid-Polymer- und Aluminium-Elektrolytkondensatoren. Die MLCC sind für Entkopplung, Bypass und DC-Leitungsfilterung vorgesehen, während die E-CAPs Leistungsglättung und Energiepufferung übernehmen.
Welche technischen Daten bietet die Automotive-MLCC-CQ-Serie?
Die CQ-Serie deckt Baugrößen von 0402 bis 2220, Nennspannungen von 25 bis 630V und Kapazitäten von 1 pF bis 47 µF ab. Als Dielektrika nennt Samwha C0G, X7R und X8R. Einzelne Bestellnummern oder die genaue Zuordnung der Werte zu bestimmten Baugrößen sind im vorliegenden Dokument nicht angegeben.
Wofür eignen sich Hybrid- und Aluminium-E-CAPs im 48V-Bordnetz?
Hybrid- und Aluminium-E-CAPs sind für Leistungsglättung und Energiepufferung vorgesehen. Samwha nennt Leistungsverteilung und DC/DC-Wandler als typische Einsatzpunkte. Der dokumentierte Bereich umfasst 25 bis 100V, 10 bis 820 µF, 105 bis 150 °C und Endurance-Angaben von 1.000 bis 10.000 Stunden.
Welche Kriterien sind bei einem Kondensator für 48V-DC/DC-Wandler wichtig?
Die Auswahlkriterien hängen von der eingesetzten Kondensator-Technologie ab. Für Automotive MLCC nennt Samwha Nennspannung, DC-Bias, Temperatur und AEC-Q200; bei Hybrid- und Aluminium-E-CAPs stehen Ripple Current, ESR, Temperatur, Endurance und AEC-Q200 im Fokus.
