Amphenol Anytek – N3 Splicing Wire Connector für moderne Verdrahtung
Suchen Sie nach einer einfachen und zugleich sicheren Lösung für Draht-zu-Draht-Verbindungen? Mit dem N3 Splicing Wire Connector bietet Amphenol Anytek eine kompakte Verbindungslösung, die auf flexible Verdrahtung, schnelle Installation und klare Sichtkontrolle ausgelegt ist. Die N3-Serie ergänzt klassische Anschlusslösungen und eignet sich besonders für Anwendungen, bei denen Übersicht, Zuverlässigkeit und normgerechte Auslegung gefragt sind. Durch ihr durchdachtes Design unterstützt sie effiziente Installationsprozesse und trägt zu einer sicheren elektrischen Verbindung bei.
Herstellerüberblick: Amphenol Anytek
Amphenol Anytek ist ein etablierter Hersteller von elektrischen Verbindungslösungen mit Fokus auf Terminalblöcke, Drahtverbinder und ergänzende Komponenten für industrielle und gebäudetechnische Anwendungen. Die Produkte sind auf einfache Handhabung, sichere Kontaktierung und normkonforme Auslegung ausgelegt.
Amphenol Anytek ist Teil der Amphenol Industrial Products Group und damit in einen weltweit agierenden Konzern für industrielle Verbindungstechnik eingebunden. Diese Zugehörigkeit steht für globale Entwicklungsressourcen, standardisierte Qualitätsprozesse und eine langfristig ausgerichtete Produktstrategie. Die Lösungen finden Einsatz in zahlreichen Anwendungen, bei denen Zuverlässigkeit, Sicherheit und Effizienz im Vordergrund stehen.
N3 Splicing Wire Connector – Funktionsprinzip und Aufbau

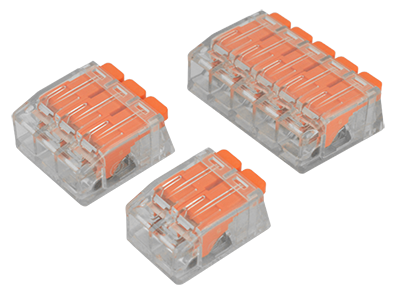

Der N3 Splicing Wire Connector ist ein lösbarer Drahtverbinder, der speziell für die Verbindung mehrerer Leiter in einer kompakten Bauform entwickelt wurde. Das transparente Gehäuse ermöglicht eine direkte Sichtprüfung des korrekten Leiteranschlusses. Gleichzeitig sorgen integrierte Testports für eine einfache elektrische Prüfung während Installation oder Wartung.
Zentrale Merkmale des N3-Systems sind:
- Anschluss von 2, 3 oder 5 Leitern
- Transparentes Gehäuse zur visuellen Kontrolle
- Zwei integrierte Testports für einfache Messungen
- Normgerechte Auslegung nach UL486C
- Geeignet für 24–12 AWG (0,2–4 mm²) Leiterquerschnitte
Diese Kombination unterstützt eine schnelle, übersichtliche und sichere Verdrahtung.
Technische Daten im Überblick
Die N3-Serie ist für anspruchsvolle elektrische Installationen ausgelegt und bietet robuste Leistungsdaten:
| Eigenschaft | Spezifikation |
|---|---|
| Nennspannung | 600 V |
| Nennstrom | 35 A |
| Leiterquerschnitt | 24–12 AWG (0,2–4 mm²) |
| Abisolierlänge | 11–12 mm |
| Prüfspannung | 3,4 kV |
| Isolationswiderstand | ≥ 500 MΩ bei 500 V DC |
| Betriebstemperatur | –40 °C bis +105 °C |
| Polzahl | 2P / 3P / 5P |
| Rastermaß | 5,6 mm |
Diese technischen Eigenschaften ermöglichen den Einsatz in vielfältigen elektrischen Anwendungen, bei denen sowohl Sicherheit als auch Leistungsreserven erforderlich sind.
Vorteile für Installation und Betrieb
Der N3 Splicing Wire Connector bietet mehrere praxisnahe Vorteile, die sich direkt im Installationsalltag bemerkbar machen:
- Reduzierter Montageaufwand durch lösbare Push-In-Verdrahtung
- Hohe Übersichtlichkeit dank transparenter Bauform
- Einfache Prüf- und Wartungszugänge über integrierte Testports
- Flexibilität durch verschiedene Polzahlen innerhalb einer Serie
Dadurch eignet sich die N3-Serie besonders für Anwendungen mit häufigen Installations- oder Anpassungsarbeiten.
Typische Einsatzbereiche
Der N3 Splicing Wire Connector wird vor allem dort eingesetzt, wo mehrere Leiter sicher, kompakt und übersichtlich verbunden werden müssen. Typische Anwendungen sind unter anderem:
- Beleuchtungssysteme und Leuchtenanschlüsse
- Schalter- und Steckdoseninstallationen
- Haushalts- und Küchengeräte
- Spotlights und Gebäudetechnik
- Anwendungen in der Gebäudeautomation
Durch die Kombination aus elektrischer Leistungsfähigkeit und einfacher Handhabung lässt sich der Verbinder flexibel in unterschiedliche Systeme integrieren.
