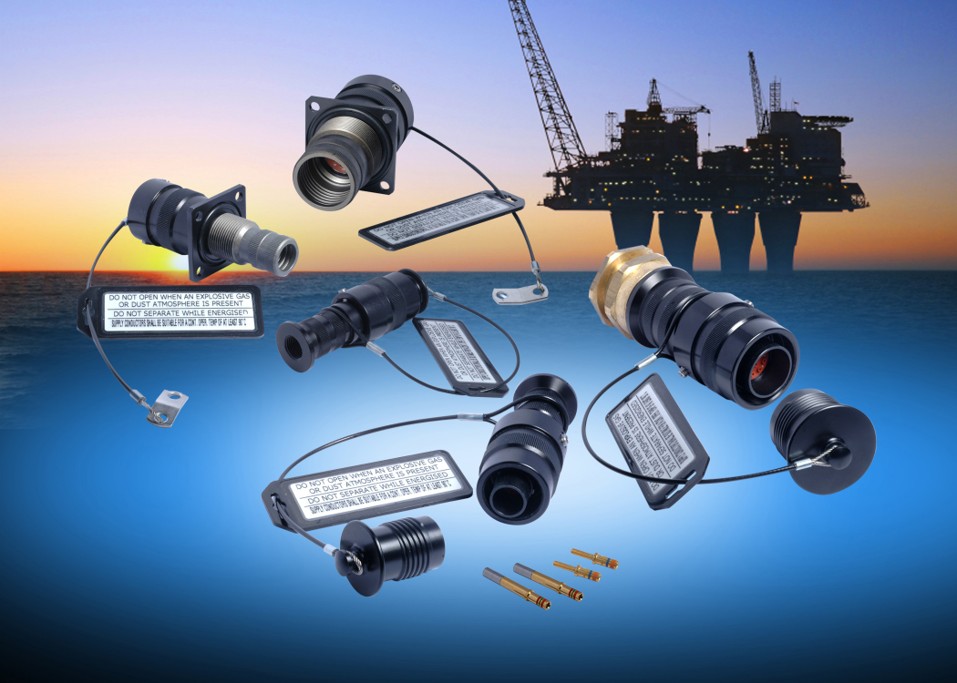

Amphenol® Star-Line EX® – Ex-geschützte Steckverbinder für industrielle Spitzenanwendungen
Die Star-Line EX® Serie von Amphenol steht für höchste Zuverlässigkeit in explosionsgefährdeten Zonen. Entwickelt für extreme Bedingungen, überzeugen diese modularen Steckverbinder mit robuster Bauweise, einfacher Handhabung und exzellentem Schutz. Sie erfüllen strenge internationale Anforderungen wie ATEX und IECEx und gewährleisten dadurch maximale Sicherheit. Ideal geeignet sind sie für anspruchsvolle Anwendungen in der Öl- und Gasindustrie, Chemieanlagen, im Bergbau sowie in Offshore-Installationen.
🌍 Amphenol Industrial – Kompetenz in Verbindungstechnik weltweit
Amphenol Industrial, eine Division der global agierenden Amphenol Corporation, zählt zu den führenden Herstellern im Bereich industrieller Steckverbinder. Das Unternehmen bietet innovative Verbindungslösungen für anspruchsvolle Einsatzbereiche – von Automatisierung und Energie über Bahn- und Fahrzeugtechnik bis hin zu industrieller Steuerung. Mit jahrzehntelanger Erfahrung, einem breiten Produktportfolio und weltweiten Produktionskapazitäten setzt Amphenol Maßstäbe in Qualität, Sicherheit und technischer Präzision. Das Sortiment umfasst Lösungen für Signalübertragung, Hochstromanwendungen und raueste Umweltbedingungen.
🛠️ Produktmerkmale der Star-Line EX® Serie
Die Steckverbinder der Star-Line EX® Reihe bieten folgende Vorteile:
- Explosionsschutz gemäß ATEX/IECEx
- Robuste Metallgehäuse für extreme Industrieumgebungen
- Schutzart IP68/IP69 für höchste Dichtigkeit und Korrosionsschutz
- Vielfältige Kontaktkonfigurationen: Power-, Signal- oder Hybridkontakte
- Mechanische Kodierung zur Vermeidung von Verwechslungen
- Quick-Connect-System für schnelle und werkzeuglose Installation
Durch die modulare Bauweise lassen sich die Steckverbinder individuell an den Anwendungsfall anpassen. Unterschiedliche Einsätze, Gehäusematerialien und Verriegelungssysteme ermöglichen maximale Flexibilität.

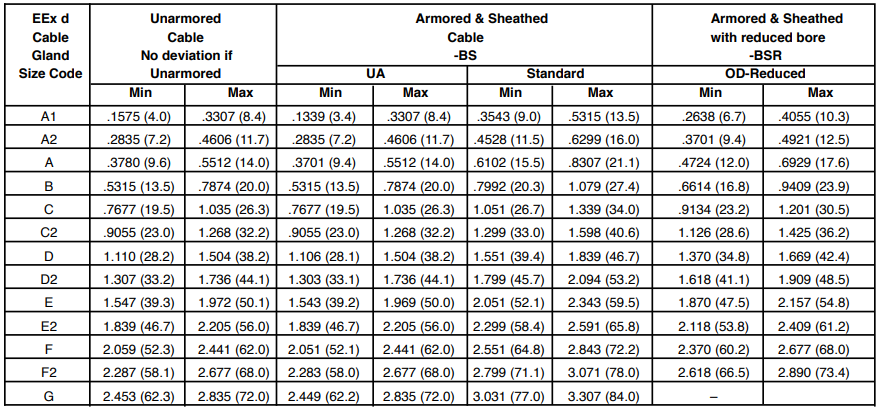

📦 Zugelassene Kabeltypen für Ex-d-Anwendungen

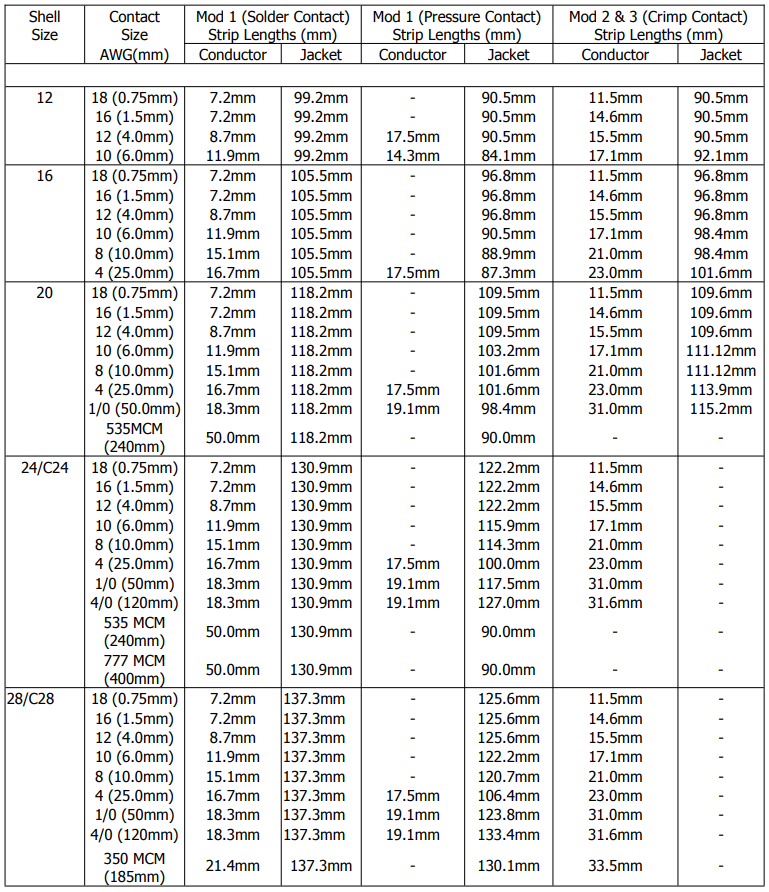

🔌 Technische Konfiguration: Kontakteinsätze & Komponenten
| Bauteil | Beschreibung |
|---|---|
| Insert Retainer | Sichert den Kontakteinsatz im Gehäuse |
| Backshell Assembly | Rückseitige Gehäuseeinheit mit Zugentlastung und Dichtung |
| Cable Clamp | Anpassbar auf Kabeldurchmesser, für sicheren Halt |
| Grounding Ring (optional) | Erdung für explosionsgefährdete Bereiche |
| Potting Compound Chamber | Ermöglicht Vergussanwendungen für zusätzliche Sicherheit |
📋 Hinweise zur Installation
- Kabel gemäß Anleitung vorbereiten und abisolieren
- Backshell und Kabelklemme korrekt montieren
- Auf vollständige ATEX-Konformität bei Zone 1/2 achten
- Kontakteinsatz mechanisch kodiert einsetzen
- Nach der Montage auf Dichtheit und sicheren Halt prüfen
Die Steckverbinder sind wartungsarm, vibrationsfest und eignen sich ideal für Anwendungen, bei denen robuste und gleichzeitig flexible Verbindungen erforderlich sind.
🏭 Typische Einsatzbereiche
- Öl- und Gasplattformen
- Petrochemische Produktionsanlagen
- Untertage-Bergbau
- Offshore-Windkraftwerke
- Tanklager und Raffinerien
- Automatisierungs- und Steuerungstechnik
- Energie- und Umwelttechnik
🧾 Kompatibilität von Kabeldurchmessern und Gehäusegrößen
Für industrielle Anwendungen mit unterschiedlichen Kabeldurchmessern bietet die Amphenol Star-Line EX® Serie ein breites Spektrum an Größenoptionen. Die Inline-Receptacles mit mechanischer Klemmmutter sind in verschiedenen Gehäusegrößen verfügbar und ermöglichen eine zuverlässige Zugentlastung bei gleichzeitig hoher Dichtigkeit.
Dank der abgestimmten Symbolkennzeichnung lassen sich Gehäuse und Kabeldurchmesser effizient kombinieren. Dies erleichtert die Auswahl im Designprozess und gewährleistet eine robuste Verbindung – selbst bei anspruchsvollen Umgebungsbedingungen.
✔️ Zusammenfassung der Vorteile
- ✔ Modularer Aufbau – einfach konfigurierbar
- ✔ Höchste Schutzarten – IP68/IP69, ATEX-konform
- ✔ Einfache Handhabung – Quick-Connect, wartungsarm
- ✔ Zuverlässig unter Extrembedingungen – robust, langlebig, sicher
