ATS Series™ – Hochleistungs-Steckverbinder mit überlegener Dichtungstechnologie
Robuste Verbindungslösungen für anspruchsvolle Anwendungen
Die ATS Series™ Superior Seal Steckverbinder von Amphenol Tuchel Industrial wurden entwickelt, um selbst in extremen Umgebungen eine sichere und langlebige elektrische Verbindung zu gewährleisten.
Als Teil der bewährten A-Serie vereinen sie robuste Mechanik, hohe Dichtheit und hervorragende elektrische Performance in einem kompakten Design.

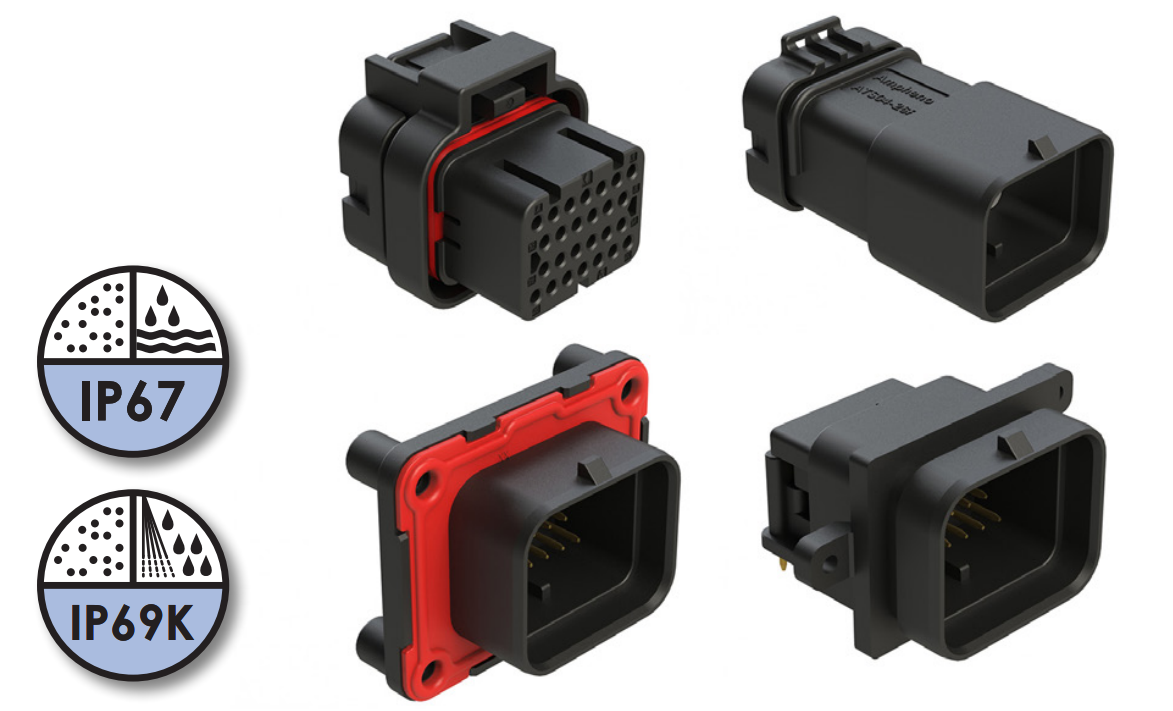

Mit ihrer IP67/IP69K-Schutzart (im gesteckten Zustand) widerstehen die Steckverbinder Staub, Feuchtigkeit, Öl, Hochdruckreinigung und Chemikalien.
Das Gehäuse aus Thermoplast und die Silikondichtung sorgen für maximale Korrosionsbeständigkeit und Temperaturstabilität zwischen –55 °C und +125 °C – ideal für Industrie, Fahrzeugtechnik und Energieanwendungen.
Modular, zuverlässig und vielseitig
Die ATS-Serie bietet eine große Auswahl an Gehäusevarianten und Keying-Optionen (A oder B) für eine sichere, fehlerfreie Installation.
Durch die integrierte Verriegelung bleiben die Steckverbinder auch bei starken Vibrationen fest verbunden.
Jede Bauform ist für eine Strombelastbarkeit von bis zu 7,5 A bei 250 V AC/DC ausgelegt und ermöglicht bis zu 500 Steckzyklen – ein entscheidender Faktor für Anwendungen mit hohen Wartungs- und Serviceintervallen.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Spannung (AC/DC) | 250 V |
| Strombelastbarkeit | bis 7,5 A |
| Betriebstemperatur | –55 °C bis +125 °C |
| Kontaktwiderstand | ≤ 11 mΩ |
| Isolationswiderstand | ≥ 1000 MΩ (500 VDC / 60 s) |
| Schutzart | IP67 / IP69K (gesteckt) |
| Gehäusematerial | Thermoplast |
| Dichtungsmaterial | Silikon-Elastomer |
| Steckzyklen | 500 |
| Korrosionsbeständigkeit | Kein Schaden nach 48h Salzsprühnebeltest |
| RoHS-konform | Ja |

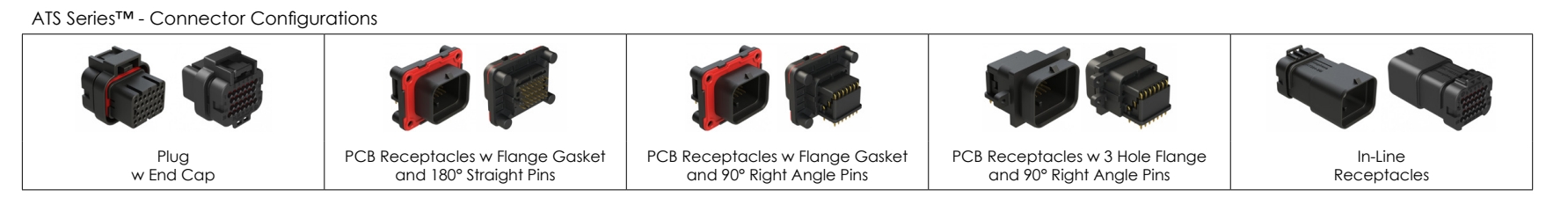

Varianten und Konfigurationen
Die Steckverbinder sind in verschiedenen Bauformen verfügbar – von In-Line-Steckern über PCB-Rezeptakel bis zu Flanschsteckverbindern.
Dank klarer Kennzeichnung und Farbcodierung lassen sich Systeme schnell und eindeutig verbinden.
| Artikelnummer | Beschreibung | Strom (A) | Positionen |
|---|---|---|---|
| ATS06-26SA | Plug, Key A, End Cap | 7,5 | 26 |
| ATS06-26SB | Plug, Key B, End Cap | 7,5 | 26 |
| ATS13-26PA-BM01 | 90° PCB-Rezeptakel, Flansch, Key A | 7,5 | 26 |
| ATS15-26PB-BM01 | 180° PCB-Rezeptakel, Flansch, Key B | 7,5 | 26 |
| ATS04-26PA | In-Line-Rezeptakel, Pin, Key A | 7,5 | 26 |
Kontakttechnologie der ecomate®-Familie
Die ATS-Serie verwendet das bewährte 3-Tang-Kontaktsystem aus der ecomate®-Familie von Amphenol. Diese Technologie garantiert eine gleichmäßige Kontaktkraft, geringen Übergangswiderstand und eine langlebige elektrische Verbindung – auch unter starker Belastung.
| Artikelnummer | Drahtgröße (AWG) | Leiterquerschnitt (mm²) | Beschichtung |
|---|---|---|---|
| MP20W23G10 / MS20W23G10 | 20–22 | 0,34–0,50 | Gold 10 µ” |
| SP24W2G15 / SS24W2G15 | 24–26 | 0,14–0,25 | Gold 15 µ” |
| MP28W23G30 / MS28W23G30 | 28–30 | 0,05–0,08 | Gold 30 µ” |
Getestet für extreme Bedingungen
Die ATS Series™ ist nach den höchsten Industriestandards geprüft und für den Einsatz unter anspruchsvollsten Bedingungen ausgelegt:
- Kein Schaden nach Sturztest aus 1,2 m Höhe
- Beständig gegen Öl, Diesel, Frostschutzmittel und Reinigungsflüssigkeiten
- Stabil bei Temperaturschocks zwischen –55 °C und +125 °C
- Vibrations- und feuchtigkeitsbeständig
- Korrosionsfest nach 48h Salzsprühnebeltest
Vorteile der ATS-Serie
Die Steckverbinder der ATS-Serie bieten zahlreiche funktionale und technische Vorteile, die sie von herkömmlichen Lösungen abheben:
- Höchste Dichtheit – doppelte Silikondichtung und präzise Gehäusepassung sichern IP67/IP69K-Schutz.
- Vibrationssichere Verriegelung – hält Steckverbindungen auch unter starken Erschütterungen zuverlässig fest.
- Hohe Temperaturbeständigkeit – stabiler Betrieb von –55 °C bis +125 °C.
- Korrosions- und Chemikalienresistenz – beständig gegen Öl, Diesel, Frostschutz und Reinigungsmittel.
- Modulares Design – verschiedene Gehäuse- und Anschlussoptionen für flexible Systemintegration.
- Langlebigkeit – bis zu 500 Steckzyklen bei gleichbleibender Kontaktqualität.
- Kompakte Bauweise – ideal für enge Einbauräume und moderne Geräte.
- Einfache Montage – passgenaue, fehlerfreie Verbindung durch Keying-Optionen.
- Kompatibilität – Teil der A-Serie von Amphenol Tuchel, kompatibel mit bestehenden Systemlösungen.
Typische Anwendungen
Die ATS Series™ wurde für Applikationen entwickelt, in denen Zuverlässigkeit, Dichtheit und Beständigkeit unverzichtbar sind.
Anwendungsbeispiele:
- Landwirtschaftliche Fahrzeuge und Maschinen
- Nutzfahrzeuge, LKW und Baumaschinen
- Bahn- und Transportsysteme
- Windkraft- und Solaranlagen
- Industrielle Automatisierung und Steuerungssysteme
- Outdoor-Kommunikations- und Energieinfrastruktur
- Militärische Geräte und Sicherheitssysteme
Durch ihre Vielseitigkeit ist die ATS-Serie eine zukunftssichere Lösung für nahezu jede industrielle Umgebung.
