charge|mate von Amphenol Tuchel Industrial für DC-Ladeinfrastruktur
Wie lassen sich hohe DC-Ladeströme übertragen, wenn zugleich Handhabung, Wartung und thermische Überwachung berücksichtigt werden müssen? Die charge|mate-Reihe von Amphenol Tuchel Industrial umfasst mit Charge|Mate CCS2 und Charge|Mate MCS zwei unterschiedlich ausgelegte Ladeschnittstellen. Gemeinsam sind beiden Serien die Temperaturüberwachung an den DC-Kontakten sowie ein serviceorientierter Aufbau mit austauschbarem Steckgesicht und Kontakten. Welche Ausführung passt zu Strombedarf, Ladeinfrastruktur und Wartungskonzept?
charge|mate für unterschiedliche DC-Ladeschnittstellen
Amphenol Tuchel Industrial entwickelt Verbindungstechnik für industrielle Anwendungen und bündelt mit charge|mate Lösungen für die DC-Ladeinfrastruktur.

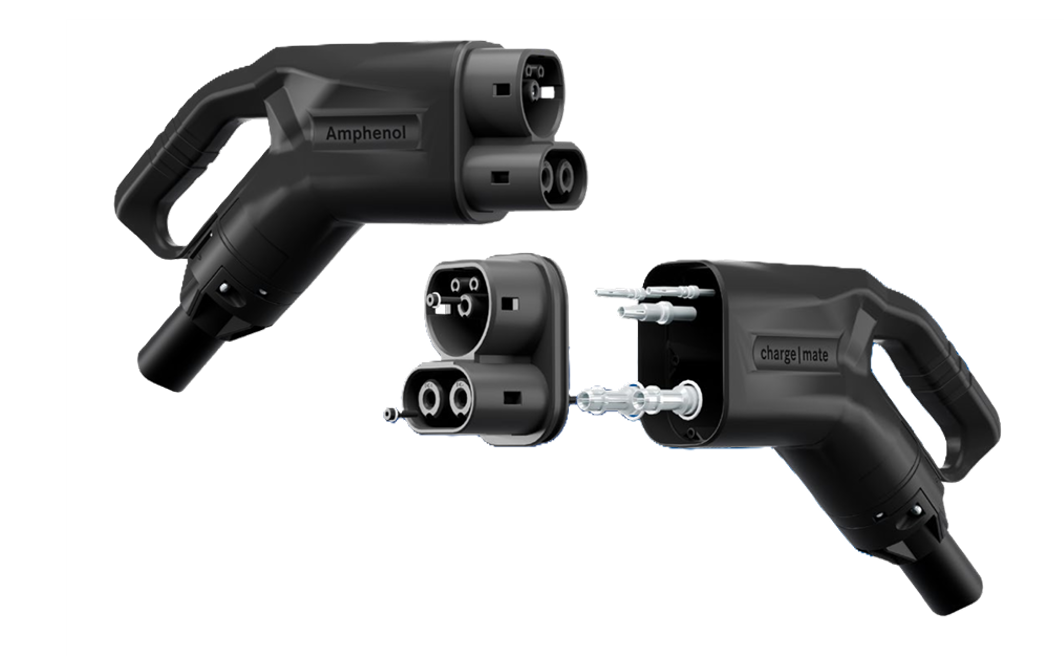

Charge|Mate CCS2 ist für DC-Ladestationen und Wallboxen vorgesehen. Die Serie steht in mehreren Leistungs- und Leitungsvarianten zur Verfügung. Flexible Kabel unterstützen die Handhabung, zusätzlich sind Metering-Leitungen für die Leistungserfassung vorgesehen.

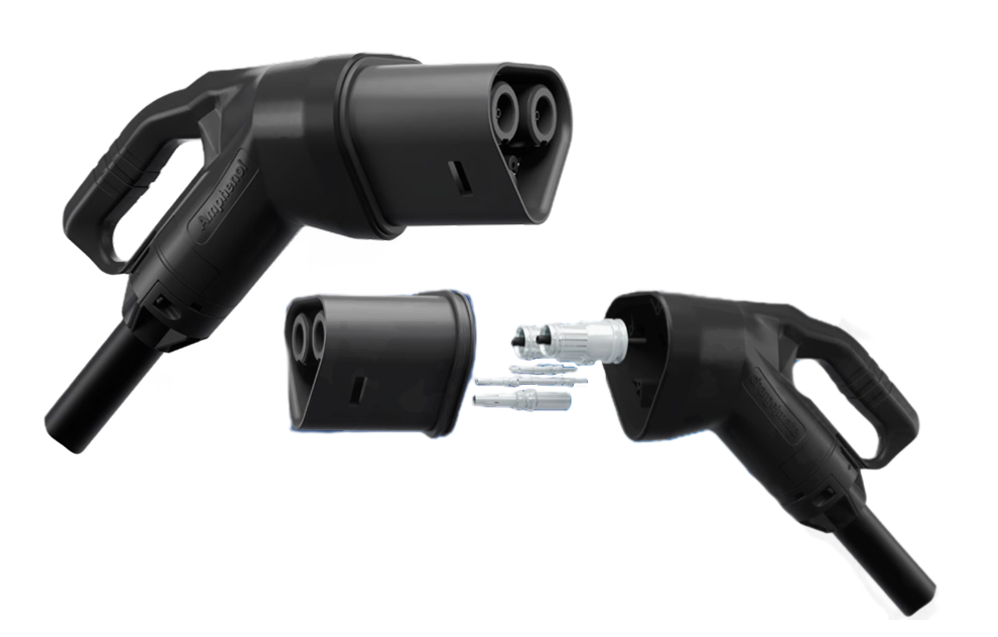

Charge|Mate MCS richtet sich an Anwendungen mit Megawatt-Charging-Technologie. Die Ausführung arbeitet ohne zusätzliche Flüssigkeitskühlung und ist unter anderem für Depot- und Overnight-Charging vorgesehen. Der Hersteller hebt dabei den reduzierten Wartungsaufwand gegenüber flüssigkeitsgekühlten Kabeln hervor.
Die gemeinsamen technischen Eckdaten:
| Merkmal | Charge|Mate CCS2 | Charge|Mate MCS |
|---|---|---|
| Lademodus / System | Mode 4 | Megawatt Charging System |
| Normen | IEC 62196-1, IEC 62196-3, IEC 62893-4-1 | IEC 63379, IEC 62196-3, IEC 62893-4-1 |
| Schutzart gesteckt | IP44 | IP44 |
| Schutzart Steckverbinder | IP67, IP69 | IP67 |
| Temperaturüberwachung | PT1000 an jedem DC-Kontakt | PT1000 an jedem DC-Kontakt |
| Steckkraft | < 100 N | < 100 N |
| Steckzyklen | > 10.000 | > 10.000 |
| Betriebstemperatur | -30 bis +40 °C | -30 bis +40 °C |
| Betrieb mit Stromreduzierung | bis +55 °C | bis +55 °C |
Strombereiche und Leiterquerschnitte im Vergleich
Für die Auswahl innerhalb der charge|mate-Serie sind vor allem Schnittstelle, Nennstrom, Leiterquerschnitt und Boost-Betrieb relevant. Die verfügbaren Abstufungen ermöglichen eine Zuordnung zur jeweiligen Ladeleistung und Kabelauslegung.
| Variante | Nennstrom | Leiterquerschnitt pro DC | Boost-Modus |
| Charge|Mate CCS2 | 80 A | 16 mm² | 150 A |
| Charge|Mate CCS2 | 150 A | 35 mm² | 250 A |
| Charge|Mate CCS2 | 200 A | 50 mm² | 300 A |
| Charge|Mate CCS2 | 250 A | 70 mm² | 400 A |
| Charge|Mate CCS2 | 350 A | 2 × 50 mm² | 600 A |
| Charge|Mate CCS2 | 380 A | 2 × 55 mm² | 700 A |
| Charge|Mate MCS | 200 A | 50 mm² | 300 A |
| Charge|Mate MCS | 400 A | 2 × 55 mm² | 700 A |
| Zusatzangabe Charge|Mate MCS | Wert |
| Nennspannung | 1.500 V |
| Leistung der 400-A-Ausführung bei Nennspannung | bis 600 kW |
Bei Charge|Mate MCS liegt der konstruktive Schwerpunkt auf einer ungekühlten Ausführung mit flexibler Leitung und austauschbaren Komponenten. Charge|Mate CCS2 bietet dagegen eine breitere Abstufung unterschiedlicher Strom- und Leiterquerschnitte für klassische DC-Ladeinfrastruktur.
FAQ
Was ist charge|mate von Amphenol Tuchel Industrial?
charge|mate ist eine Produktfamilie für das Gleichstromladen von Elektrofahrzeugen. Amphenol Tuchel Industrial bietet innerhalb der Serie charge|mate CCS2 für DC-Ladestationen und Wallboxen im Lademodus 4 sowie charge|mate MCS dry cables für Fahrzeuge mit Megawatt-Charging-Technologie an.
Welche Stromstärken bietet charge|mate CCS2?
charge|mate CCS2 ist mit Nennströmen von 80, 150, 200, 250, 350 und 380 A spezifiziert. Die zugehörigen Boost-Werte liegen bei 150, 250, 300, 400, 600 beziehungsweise 700 A. Die Leiterquerschnitte reichen dabei von 16 mm² bis 2 × 55 mm² pro DC-Leitung.
Welche Leistung und Spannung bietet charge|mate MCS?
Der charge|mate MCS dry cable ist mit 200 A oder 400 A Nennstrom spezifiziert. Im Boost-Modus werden 300 A beziehungsweise 700 A angegeben. Die Nennspannung beträgt 1.500 V. Für die 400-A-Ausführung nennt Amphenol bei 1.500 V eine Ladeleistung von bis zu 600 kW. Das Ladekabel arbeitet ohne zusätzliche Flüssigkeitskühlung.
Welche Wartungs- und Schutzmerkmale bieten charge|mate CCS2 und MCS?
Bei beiden Varianten können Steckgesicht und Kontakte im Feld ausgetauscht werden. PT1000-Sensoren überwachen jeweils die DC-Kontakte; die Steckkraft liegt unter 100 N und es sind mehr als 10.000 Steckzyklen angegeben. Für CCS2 nennt der Flyer IP44 im gesteckten Zustand sowie IP67 und IP69 für den Steckverbinder. Beim MCS-Flyer sind IP44 im gesteckten Zustand und IP67 für den Steckverbinder ausgewiesen.
