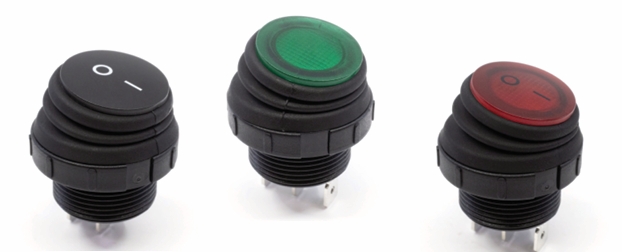

E-Switch RRS20: Runde Wippschalter mit IP68-Schutz und vielseitigen Schaltfunktionen
Die Auswahl eines geeigneten Wippschalters hängt neben den elektrischen Anforderungen auch von den Umgebungsbedingungen und der Einbausituation ab. Mit der RRS20 Series bietet E-Switch runde Rocker Switches mit frontseitiger IP68-Abdichtung, verschiedenen Schaltfunktionen und unterschiedlichen Anschlussmöglichkeiten. Optional beleuchtete Ausführungen und mehrere Kennzeichnungsvarianten ermöglichen eine Anpassung an die jeweilige Bedienoberfläche. Die Schalter sind für den Einbau in Gerätefronten konzipiert. Welche technischen Eigenschaften und Konfigurationsmöglichkeiten bietet die RRS20 Series im Detail?
Schaltfunktionen und Schutzart
Die RRS20 Series umfasst elektromechanische Wippschalter mit SPST- und SPDT-Kontaktanordnungen. Je nach Ausführung stehen die Schaltfunktionen On-Off, On-On und On-Off-On zur Verfügung. Damit lassen sich einfache Ein-Aus-Schaltungen sowie Umschaltfunktionen realisieren.
Die frontseitige IP68-Abdichtung schützt gegen das Eindringen von Staub und Wasser. Die Montage erfolgt in einem runden Schalttafelausschnitt. Ein O-Ring und zwei Befestigungsmuttern gehören zum Lieferumfang.
Technische Daten der RRS20 Series
| Merkmal | Spezifikation |
|---|---|
| Hersteller | E-Switch |
| Kontaktanordnung | SPST, SPDT |
| Schaltfunktionen | On-Off, On-On, On-Off-On |
| Belastbarkeit | 16(8) A oder 10(4) A bei 125/250 V AC; 16 A bei 30 V DC, jeweils T55 |
| Elektrische Lebensdauer | 10.000 Schaltzyklen |
| Kontaktwiderstand | Max. 20 mΩ |
| Isolationswiderstand | Min. 100 MΩ bei 500 V DC |
| Spannungsfestigkeit | 1.500 V AC für 1 Minute |
| Schutzart | IP68, frontseitig |
| Schalttafelausschnitt | Ø 20 mm |
| Betriebs- und Lagertemperatur | 0 bis +55 °C |
| Gehäusematerial | Nylon 66, UL94V-2 |
| Betätigermaterial | PC/Nylon 66, UL94V-2 |
| Anschlussarten | Schnellanschluss 0,187″, Lötanschluss, Anschlussleitungen 300 mm |
| Beleuchtungsoptionen | 100–125 V AC, 200–250 V AC, 12 V DC |
| Zulassungsreferenzen | UL E194579, ENEC-05225 |
Anschlussvarianten und Ausstattung
Für die RRS20 Series stehen verschiedene Konfigurationsmöglichkeiten zur Verfügung:
- Anschlussarten: Schnellanschluss, Lötanschluss oder angelötete Anschlussleitungen
- Betätigerfarben: Schwarz für unbeleuchtete Ausführungen sowie Weiß, Orange, Grün, Rot und Blau für beleuchtete Varianten
- Kennzeichnung: Verschiedene Symbole für Schaltfunktionen und Schaltstellungen
- Beleuchtung: Optional in unterschiedlichen Spannungsvarianten
- Befestigung: Kunststoff- oder Messingmuttern
Die beleuchteten Varianten ermöglichen eine optische Anzeige an der Bedienoberfläche. Unterschiedliche Anschlussarten erleichtern die Anpassung an die vorgesehene Verdrahtung.
Die jeweilige Konfiguration wird über den Bestellschlüssel der RRS20 Series festgelegt. Dieser berücksichtigt Anschlussart, Schaltfunktion, Belastbarkeit, Gehäuse- und Betätigerfarbe, Kennzeichnung, Beleuchtung und Befestigungsmaterial.
FAQ
Welche Schaltfunktionen bietet die RRS20 Series von E-Switch?
Die RRS20 Series ist mit den Schaltfunktionen On-Off, On-On und On-Off-On erhältlich. Je nach Ausführung kommen SPST- oder SPDT-Kontaktanordnungen zum Einsatz.
Welche Schutzart haben die RRS20 Rocker Switches?
Die RRS20 Series verfügt über eine frontseitige IP68-Abdichtung. Der angegebene Schutz bezieht sich auf die Frontplattenseite und nicht auf die rückseitigen Anschlüsse.
Sind die Wippschalter der RRS20 Series beleuchtet erhältlich?
Ja, die RRS20 Series umfasst beleuchtete und unbeleuchtete Ausführungen. Für die beleuchteten Varianten stehen verschiedene Betätigerfarben und Versorgungsspannungen zur Auswahl.
Welche Anschlussmöglichkeiten bietet der RRS20?
Der RRS20 ist mit Schnellanschlüssen, Lötanschlüssen oder angelöteten Anschlussleitungen erhältlich. Die passende Anschlussart wird über den Bestellschlüssel ausgewählt.
