E-Switch TD1350: Detektorschalter für zuverlässige mechanische Zustandsabfragen
Wie lässt sich zuverlässig erkennen, ob eine Tür, Klappe oder ein bewegliches Bauteil seine vorgesehene Position erreicht hat? Für solche mechanischen Zustandsabfragen bietet E-Switch mit der Serie TD1350 einen kompakten Detektorschalter. Der Schalter arbeitet mit einem tastenden SPST-Kontakt und ist für eine einfache Snap-in-Montage ausgelegt. Zwei Leistungsvarianten sowie unterschiedliche Anschlussmöglichkeiten erleichtern die Integration in verschiedene Gerätekonzepte. Zudem sind wichtige mechanische und elektrische Kennwerte klar definiert. Welche Eigenschaften des TD1350 sind für die konstruktive Auslegung besonders interessant?
Mechanische Betätigung für ein definiertes Schaltsignal
E-Switch bietet elektromechanische Schalterlösungen für unterschiedliche Anwendungen. Mit dem TD1350 steht ein Detektorschalter zur Verfügung, der mechanische Bewegungen oder Positionen in einen elektrischen Schaltzustand umsetzt. Damit lässt sich beispielsweise erfassen, ob ein bewegliches Bauteil einen bestimmten Punkt erreicht oder verlassen hat.
Das Funktionsprinzip ist einfach. Ein Bauteil betätigt den Stößel des Schalters und verändert dadurch den Zustand des SPST-Kontakts. Die Schaltfunktion ist als Off-(On) ausgeführt. Die Klammer kennzeichnet laut Datenblatt eine momentane beziehungsweise tastende Funktion. Nach Wegfall der mechanischen Betätigung kehrt der Schalter wieder in seinen Ausgangszustand zurück.
Für die Konstruktion sind dabei mehrere Faktoren relevant. Neben dem eigentlichen Schaltzustand spielen beispielsweise Betätigungsweg, Betätigungskraft, Einbauabmessungen und Anschlussart eine wichtige Rolle. Der TD1350 besitzt einen Betätigungsweg von 9,0 mm und eine Betätigungskraft von 200 ± 30 gf. Der spezifizierte Betriebstemperaturbereich liegt zwischen 0 und 105 °C.
Technische Daten des E-Switch TD1350
Die Serie ist mit zwei unterschiedlichen elektrischen Ratings erhältlich. Je nach Ausführung beträgt die Kontaktbelastbarkeit 12 A oder 3 A bei 125/250 VAC und 50/60 Hz. Beide Varianten sind mit T105 spezifiziert.
| Merkmal | Spezifikation |
|---|---|
| Kontaktanordnung | SPST |
| Schaltfunktion | Off-(On), tastend |
| Kontaktbelastbarkeit | 12 A oder 3 A bei 125/250 VAC, 50/60 Hz, T105 |
| Kontaktwiderstand | max. 20 mΩ initial |
| Isolationswiderstand | 100 MΩ bei 500 VDC |
| Spannungsfestigkeit | 1.000 VAC für 1 Minute |
| Elektrische Lebensdauer | 10.000 Schaltzyklen |
| Mechanische Lebensdauer | 10.000 Schaltzyklen |
| Betätigungsweg | 9,0 mm |
| Betätigungskraft | 200 ± 30 gf |
| Betriebstemperatur | 0 bis 105 °C |
| Schutzart | IP40 |
| Kontaktmaterial | Silber |
| Montage | Snap-in |
| Anschlüsse | Quick Connect 4,8 mm oder Lötöse |
| Aktuatorhöhe | 10 mm |
Der initiale Kontaktwiderstand liegt laut Datenblatt bei maximal 20 mΩ. Der Isolationswiderstand beträgt 100 MΩ bei 500 VDC. Zusätzlich ist eine Spannungsfestigkeit von 1.000 VAC für eine Minute spezifiziert. Die elektrische und mechanische Lebensdauer wird jeweils mit 10.000 Schaltzyklen angegeben.
Zu den wesentlichen Eigenschaften der Serie gehören:
- zwei Leistungsvarianten mit 12 A oder 3 A bei 125/250 VAC,
- Snap-in-Montage für eine unkomplizierte mechanische Integration,
- Quick-Connect-Anschluss mit 4,8 mm oder alternativ eine Lötöse,

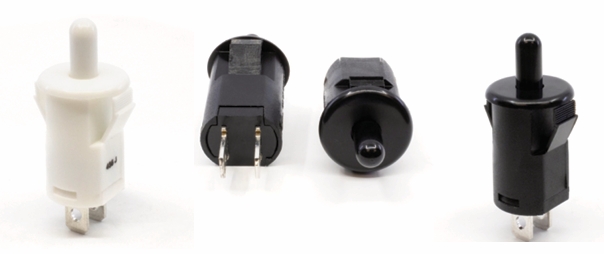

- Gehäuse und Aktuator wahlweise in Schwarz oder Weiß,
- 9,0 mm Betätigungsweg,
- Schutzart IP40,
- Silberkontakte,
- UL File Number E194579 und ENEC-Lizenz ENEC-05429.
Varianten und Einbau des Detektorschalters
Für den elektrischen Anschluss bietet E-Switch zwei Möglichkeiten. Die erste Variante nutzt einen 4,8-mm-Quick-Connect-Anschluss. Alternativ steht eine Ausführung mit Lötöse zur Verfügung. Dadurch kann der Detektorschalter an unterschiedliche Verdrahtungs- und Fertigungskonzepte angepasst werden.
Auch bei der elektrischen Belastbarkeit besteht Auswahl. Die 12-A- und die 3-A-Ausführung sind jeweils für 125/250 VAC und T105 angegeben. Zusätzlich können Gehäuse und Aktuator in Schwarz oder Weiß gewählt werden. Die Aktuatorhöhe beträgt bei der im Datenblatt aufgeführten Konfiguration 10 mm.
Die Montage erfolgt per Snap-in. Für den Einbau ist ein runder Panel-Ausschnitt mit einem Durchmesser von 14,5 mm vorgesehen. Die Maßzeichnung der Quick-Connect-Ausführung zeigt außerdem einen Gehäusedurchmesser von 14,4 mm sowie einen maximalen Außendurchmesser von 16,5 mm. Die Variante mit Lötöse nutzt denselben Panel-Ausschnitt und unterscheidet sich vor allem im Bereich der elektrischen Anschlüsse.
Damit lässt sich der E-Switch TD1350 Detektorschalter gezielt an unterschiedliche Geräte- und Verdrahtungskonzepte anpassen. Seine klar definierten elektrischen Kennwerte, die kompakte Snap-in-Bauform und die Auswahl zwischen zwei Anschluss- und Leistungsvarianten erleichtern die technische Auslegung mechanischer Zustandsabfragen.
FAQ
Was ist der E-Switch TD1350 Detektorschalter?
Der E-Switch TD1350 ist ein mechanisch betätigter Detektorschalter mit SPST-Kontakt und tastender Off-(On)-Funktion. Ein 10 mm hoher Stößel betätigt den Schalter und erzeugt dadurch einen definierten elektrischen Schaltzustand. E-Switch führt die Serie sowohl als Detektorschalter als auch für Door-Interlock-Anwendungen.
Wofür wird der TD1350 Detektorschalter eingesetzt?
Der TD1350 eignet sich zur Erfassung mechanischer Zustände, beispielsweise wenn die Position einer Tür, Klappe oder eines beweglichen Bauteils erkannt werden soll. Durch die direkte mechanische Betätigung kann der Schalter als Door-Interlock oder Detektorschalter eingesetzt werden. E-Switch ordnet die Serie unter anderem Anwendungen aus den Bereichen Gerätebau, Automatisierung und Industrie zu.
Welche elektrische Belastbarkeit bietet der E-Switch TD1350?
Der TD1350 Detektorschalter ist mit 12 A oder 3 A bei 125/250 VAC erhältlich. Beide Varianten sind für 50/60 Hz und T105 spezifiziert. Dadurch stehen innerhalb derselben Serie zwei Leistungsstufen zur Verfügung, die entsprechend den elektrischen Anforderungen der jeweiligen Anwendung ausgewählt werden können.
Wie wird der E-Switch TD1350 montiert und angeschlossen?
Der TD1350 wird per Snap-in-Montage in einen runden Panel-Ausschnitt mit 14,5 mm Durchmesser eingesetzt. Für den elektrischen Anschluss stehen zwei Varianten zur Verfügung: ein 4,8-mm-Quick-Connect-Anschluss oder eine Lötöse. Damit lässt sich der Schalter an unterschiedliche Verdrahtungs- und Fertigungskonzepte anpassen.
Welche Lebensdauer und Betriebstemperatur hat der TD1350 Detektorschalter?
Der E-Switch TD1350 ist für 10.000 elektrische und 10.000 mechanische Schaltzyklen spezifiziert. Der zulässige Betriebstemperaturbereich reicht von 0 bis 105 °C. Zusätzlich verfügt der Schalter über Silberkontakte und die Schutzart IP40. Die Betätigungskraft beträgt 200 ± 30 gf bei einem Betätigungsweg von 9,0 mm.
