  • Elec&Eltek BMS Transformer – leistungsstarke Isolation für Battery Management Systeme

    Elec&Eltek präsentiert spezialisierte BMS Transformer für Battery Management Systeme. In einem aktuellen Beitrag wird die Bedeutung dieser Transformatoren für sichere Datenkommunikation, Spannungs-Isolation und EMI‑Unterdrückung in Fahrzeugbatteriesystemen betont. Die Produkte zeichnen sich durch hohe Spannungsfestigkeit, zuverlässige Signaltrennung und hohe Robustheit aus. Entwickler und Einkäufer erhalten einen fundierten Überblick zu Funktionen, Anwendungen und technischen Vorteilen, kompakt und klar formuliert.


    Wer ist Elec&Eltek?

    Elec&Eltek ist ein Hersteller magnetischer Komponenten wie Transformatoren, Filter und Common‑Mode-Chokes. Zum Portfolio zählen gefilterte Steckverbinder, Netzfilter und BMS Transformer für isolierte, rauschfreie Signalübertragung. Das Unternehmen liefert Bauelemente für anspruchsvolle Anwendungen in Automotive, Industrie und Energieverwaltung.


    Einsatzbereich: BMS Transformer im Fokus

    BMS Transformer sind speziell ausgelegt für die serielle Kommunikation (z. B. isoSPI, SPI) in Batteriesystemen. Sie verbinden einzelne Zellmodule oder BMS‑Controller bei hohen Spannungen – und gewährleisten trotz hoher elektrischer Beanspruchung sichere Signalführung und Schutz vor elektromagnetischer Beeinflussung.

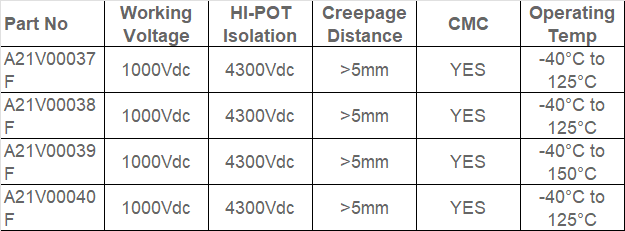

    Technische Merkmale & Vorteile

    Elec&Eltek BMS Transformer bieten:

    • Hohe Spannungsfestigkeit: Isolation von bis zu 1500 V DC (Testspannung bis 6400 V DC).
    • Signalunterstützung: Kompatibel mit Daisy‑Chain-Verbindungen, isoSPI, SPI usw.
    • Robuste Bauweise: Verringerte Fehleranfälligkeit durch geprüfte Filterkomponenten und magnetische Designs.
    • EMI-Suppression: Integrierte Mechanismen zur Unterdrückung elektromagnetischer Störungen (EMI).
    • Zertifizierte Zulassung: Entwickelt gemäß Automotive-Standards (z. B. AEC‑Q200).
    • Industrieanwendungen: Geeignet für EVs, Batteriespeicher, Data Center, erneuerbare Energieanwendungen, UPS‑Systeme.
    Elec&eltek news

    Anwendungsszenarien & BMS-Integration

    EinsatzgebietAnforderungenFunktionen der Elec&Eltek BMS Transformer
    Elektrofahrzeuge & Energie‑speicherSpannung bis 1500 V, Daisy‑Chain-KonfigurationHochspannungs-Isolation, Signalübertragung ohne Störungen
    Industrie- und EnergiesystemeZuverlässige Kommunikation bei hoher EMIStabilität und Filterfunktion integriert
    Datenzentrum & Renewable StorageKontinuierlicher Betrieb bei hoher SicherheitRobuste Bauformen + EMI‑Filter

    Warum BMS Transformer entscheidend sind

    Die serielle Verbindung von Batteriemodulen schafft potenzielle Spannungsunterschiede und Störfelder zwischen den Boards. Transformatoren isolieren diese Verbindungen und verhindern:

    • Signalstörungen durch kapazitive Kopplung
    • EMI‑Einflüsse auf Datenübertragung
    • Sicherheitseinbußen durch ungenügende Isolation

    Durch die Konstruktion als BMS Signal-Transformer wird die Zuverlässigkeit gesteigert und die Kommunikationsintegrität gesichert .


    Entwicklertipps und Integrationsempfehlung

    • Kurzste Verbindungslayout: Der Transformator sollte nahe am isoSPI‑Kabelanschluss platziert werden (< 2 cm Abstand).
    • PCB‑Designrichtlinien: Umgebende Kupferflächen oder Leiterbahnen sollten mindestens 4 mm Abstand haben, speziell bei Mehrschicht‑Leiterplatten.
    • Teilentladungsprüfung: Sicherstellung langfristiger Isolation gemäß IEC 60664‑1 (≤ 10 pC).
    • Bauteilvarianten: Optionen mit und ohne Center Tap; mit integrierter Common Mode Choke, verbesserte Filterleistung.
    • Leiterkartendesign: Verteilerplatte rund um BMS‑Leitungen freilassen, ICs nahe dem Transformator platzieren zur Minimierung magnetischer Kopplung.
      Diese Hinweise stammen aus typischen Anwendungsempfehlungen zu BMS‑Transformern und sind übertragbar auf Elec&Eltek‑Designs.

    Elec&Eltek bietet mit seiner Serie an spezialisierten BMS Transformer eine zuverlässige Lösung zur sicheren Kommunikation und Spannungsisolation in Battery Management Systemen. Die Produkte zeichnen sich durch hohe Spannungsfestigkeit, integrierte EMI‑Unterdrückung, Unterstützung serieller Datenprotokolle und robuste Bauweise aus. Sie eignen sich ideal für Anwendungen im Automotive‑Bereich, Energiespeicher und Industrie.
