Innovative Impulse: TL6059 NPI Release von E-Switch
Mit dem aktuellen NPI Release erweitert E-Switch sein Portfolio um einen leistungsstarken und robusten Tact Switch für anspruchsvolle Anwendungen. Die neue TL6059 Serie überzeugt durch kompakte Bauform, zuverlässige Schaltleistung und IP67-Schutz. Damit eignet sich der Taster ideal für industrielle Umgebungen und automatisierte Fertigungsprozesse. Nachfolgend finden Sie alle relevanten Informationen zur neuen Baureihe sowie einen Überblick über die technischen Merkmale und Einsatzmöglichkeiten.
E-Switch – Spezialist für hochwertige Schalterlösungen
E-Switch wurde 1979 gegründet und zählt heute zu den Herstellern mit einem der breitesten Schalterprogramme am Markt. Das Unternehmen bietet Lösungen für zahlreiche Branchen, darunter Audio/Visual, Appliance, Landwirtschaft, Bauwesen, Industrie, Medizintechnik, Sicherheit, Transport und Telekommunikation TL6059 Series PR.
Zum Produktportfolio gehören unter anderem:
- Rocker Switches
- Toggle Switches
- Slide Switches
- Anti-Vandal Switches
- DIP Switches
- Rotary Switches
- Keylock Switches
- Snap Action Switches
Mit Hauptsitz in Minneapolis (USA) sowie Niederlassungen in Singapur und Hongkong ist E-Switch global aufgestellt. Lokale Vertreter, Ingenieure und Account Manager unterstützen bei technischen Fragen, 3D-Datenanforderungen und Musterservices TL6059 Series PR.

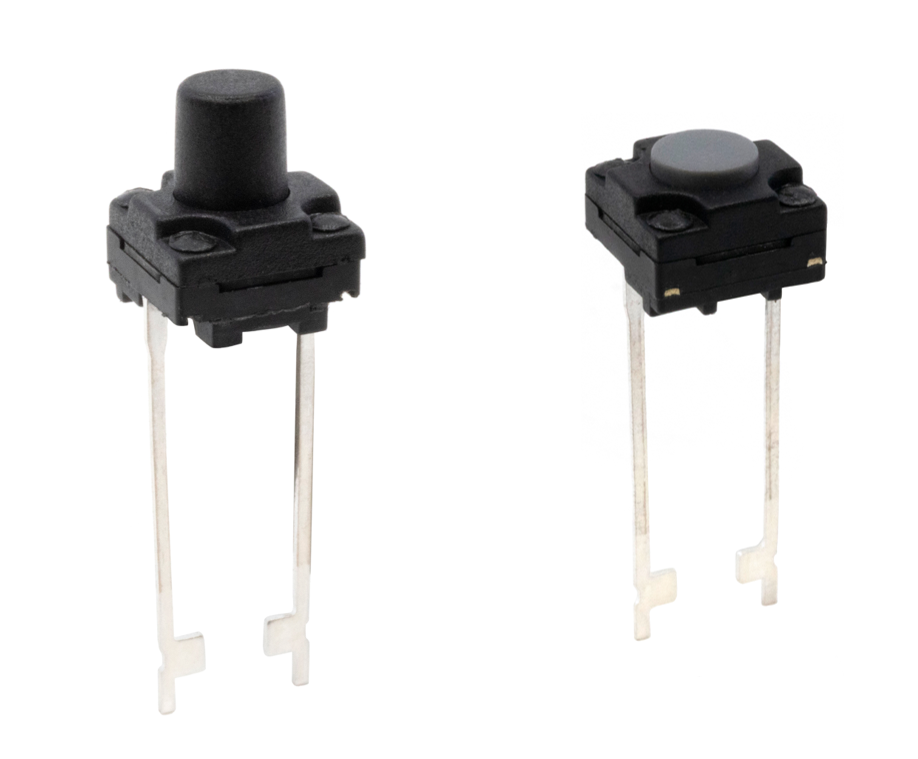

TL6059 Serie – IP67 Tact Switch für automatisierte Prozesse
Mit der TL6059 Serie präsentiert E-Switch einen IP67-abgedichteten Tact Switch in Through-Hole-Ausführung mit radialer Anschlussform für automatisierte, volumenstarke Bestückungsprozesse TL6059 Series PR.
Die Baureihe verfügt über ein kompaktes Gehäusemaß von 6,00 mm x 6,00 mm und bietet zwei unterschiedliche Betätigerhöhen zur Auswahl TL6059 Series PR.
Verfügbare Betätigerhöhen („L“-Dimension)
| Ausführung | Höhe |
|---|---|
| Actuator A | 4,30 mm TL6059 |
| Actuator B | 7,00 mm TL6059 |
Die radiale Anschlussform ist speziell für automatische Zuführung konzipiert TL6059. Dadurch eignet sich die TL6059 Serie optimal für Hochvolumenanwendungen.
Technische Spezifikationen der TL6059 Serie
Die TL6059 ist als SPST-Taster ausgeführt und verfügt über Silberkontakte TL6059 Series PR. Nachfolgend finden Sie die vollständigen Spezifikationen:
| Merkmal | Wert |
|---|---|
| Kontaktanordnung | SPST TL6059 Series PR |
| Nennspannung / Strom | 12 VDC @ 50 mA TL6059 Series PR |
| Kontaktwiderstand | 100 mΩ max. TL6059 Series PR |
| Isolationswiderstand | 100 MΩ @ 500 VDC TL6059 |
| Durchschlagfestigkeit | 250 VAC für 1 Minute TL6059 Series PR |
| Betriebstemperatur | -30 °C bis +85 °C TL6059 Series PR |
| Hub | 0,20 mm ± 0,10 mm TL6059 |
| Kontaktmaterial | Silber TL6059 Series PR |
| Feuchtigkeitsschutz | IP67 TL6059 Series PR |
Betätigungskräfte und Lebensdauer
Die Serie ist in drei unterschiedlichen Betätigungskräften erhältlich TL6059 Series PR:
| Betätigungskraft | Elektrische Lebensdauer |
|---|---|
| 100 ± 30 gf | 1.000.000 Zyklen TL6059 |
| 160 ± 50 gf | 100.000 Zyklen TL6059 |
| 200 ± 50 gf | 100.000 Zyklen TL6059 |
Die Kombination aus wählbarer Betätigungskraft und robuster Ausführung ermöglicht eine präzise Anpassung an unterschiedliche Applikationsanforderungen.
Konstruktion und Design
Die TL6059 Serie wurde für automatische Zuführung entwickelt und verfügt über eine radiale Lead-Verpackung TL6059.
Die Abmessungen des Gehäuses betragen 6,00 mm x 6,00 mm TL6059 Series PR. Das kompakte Design erleichtert die Integration in platzkritische Anwendungen.
Die Betätiger sind in dunklem Grau (Actuator A) beziehungsweise Schwarz (Actuator B) ausgeführt (siehe Katalogzeichnung Seite 2 und 3).
Durch die IP67-Abdichtung ist der Taster gegen Staub und zeitweiliges Untertauchen geschützt TL6059 Series PR. Dies erhöht die Zuverlässigkeit in anspruchsvollen Umgebungen deutlich.
Typische Einsatzbereiche
Dank IP67-Schutz, Through-Hole-Montage und radialer Anschlusstechnik ist die TL6059 Serie besonders geeignet für TL6059 Series PR:
- Industrielle Anwendungen
- Telekommunikation
- Audio/Visual
- Automation
Gerade in automatisierten Systemen bietet die Serie eine zuverlässige und langlebige Schaltlösung.
Mit dem TL6059 NPI Release unterstreicht E-Switch seine Kompetenz im Bereich hochwertiger Tact Switches. Die Kombination aus kompaktem Design, IP67-Schutz, variabler Betätigungskraft und automatisierungsfreundlicher Verpackung macht diese Serie zu einer leistungsfähigen Lösung für unterschiedlichste Anwendungen.
