Kompakt, robust, vielseitig: Der neue E-Switch TL3220 Schalter im Fokus
Welche Eigenschaften muss ein moderner Schalter heute erfüllen, um den steigenden Anforderungen in der Elektronik gerecht zu werden? Neben einer möglichst kompakten Bauform spielen vor allem Zuverlässigkeit, Langlebigkeit und zusätzliche Funktionen wie Beleuchtung eine zentrale Rolle. Genau hier setzt die neue TL3220 Serie von E-Switch an. Dieser innovative Schalter kombiniert minimale Abmessungen mit robuster Technik und vielseitigen Einsatzmöglichkeiten. Dadurch lässt er sich flexibel in unterschiedlichste Anwendungen integrieren und unterstützt gleichzeitig eine dauerhaft stabile Performance.
E-Switch – Spezialist für zuverlässige Schalterlösungen
E-Switch zählt zu den etablierten Herstellern im Bereich elektromechanischer Komponenten und bietet seit 1979 ein breites Portfolio an Schaltern für verschiedenste Anwendungen. Das Unternehmen entwickelt Lösungen für Branchen wie Industrie, Medizintechnik, Telekommunikation und Audio/Video. Das Sortiment umfasst unter anderem taktile Schalter, Kippschalter, Drehschalter und weitere Varianten. Der Fokus liegt dabei stets auf Qualität, technischer Präzision und hoher Verfügbarkeit.

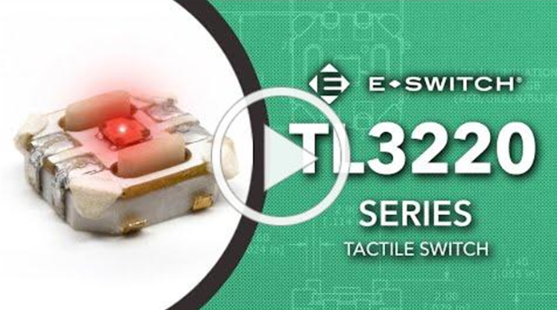

TL3220 Serie – Miniatur-Schalter mit moderner Ausstattung
Die TL3220 Serie von E-Switch ist ein besonders kompakter SMD-Schalter mit einer Baugröße von nur 4,90 mm x 4,90 mm. Trotz dieser geringen Abmessungen bietet der Schalter eine Vielzahl an Funktionen, die ihn für moderne Anwendungen besonders attraktiv machen.
Ein zentrales Merkmal ist die integrierte RGB-Beleuchtung, die flexible Designmöglichkeiten eröffnet. Gleichzeitig sorgen hochwertige Goldkontakte für eine lange Lebensdauer und stabile elektrische Eigenschaften. Der Schalter erreicht bis zu 100.000 Schaltzyklen und arbeitet zuverlässig in einem Temperaturbereich von -40 °C bis +85 °C. Zudem schützt die IP5X-Klassifizierung vor Staub und festen Partikeln.
Wichtige Merkmale auf einen Blick
- Ultra-kompakte Bauform (4,90 mm x 4,90 mm)
- SMD-Schalter für automatisierte Bestückung
- RGB-Beleuchtung für flexible Anzeigeoptionen
- Goldkontakte für hohe Kontaktqualität
- Lebensdauer von 100.000 Zyklen
- Temperaturbereich von -40 °C bis +85 °C
- Schutzart IP5X gegen Staub
- Tape-and-Reel-Verpackung für effiziente Fertigung
Technische Daten des TL3220 Schalters
Neben den funktionalen Eigenschaften überzeugt der Schalter auch durch präzise definierte technische Spezifikationen, die eine zuverlässige Integration in verschiedenste Anwendungen ermöglichen.
| Parameter | Wert |
|---|---|
| Kontaktanordnung | SPST |
| Nennspannung / Strom | 12 VDC @ 50 mA |
| Kontaktwiderstand | max. 500 mΩ |
| Isolationswiderstand | 100 MΩ @ 500 VDC |
| Durchschlagfestigkeit | 250 VAC (1 Minute) |
| Elektrische Lebensdauer | 100.000 Zyklen |
| Mechanische Lebensdauer | 100.000 Zyklen |
| Betriebstemperatur | -40 °C bis +85 °C |
| Schutzart | IP5X |
| Betätigungskraft | 160 ± 50 gf |
| Hub | 0,20 mm |
| Prellzeit | max. 5 ms |
| Kontaktmaterial | Gold über Phosphorbronze |
Diese Werte unterstreichen die hohe Zuverlässigkeit und die robuste Auslegung des Schalters für den langfristigen Einsatz.
Vorteile für anspruchsvolle Anwendungen
Der TL3220 Schalter wurde speziell für Anwendungen entwickelt, bei denen es auf kompakte Bauweise und zuverlässige Funktion ankommt. Durch seine Eigenschaften eignet er sich ideal für moderne Elektroniksysteme mit hoher Integrationsdichte.
Zu den wichtigsten Vorteilen zählen:
- Platzsparendes Design für kompakte Geräte
- Hohe Zuverlässigkeit auch unter anspruchsvollen Bedingungen
- Lange Lebensdauer reduziert Wartungsaufwand
- Optimiert für automatisierte Fertigungsprozesse
- Erweiterte Designmöglichkeiten durch RGB-Beleuchtung
Typische Einsatzbereiche sind unter anderem industrielle Anwendungen, Telekommunikationssysteme, Audio-/Video-Geräte sowie medizinische Technik.
Effiziente Integration in die Serienfertigung
Ein weiterer Vorteil der TL3220 Serie ist die einfache und wirtschaftliche Verarbeitung. Die Lieferung im Tape-and-Reel-Format ermöglicht eine schnelle, automatisierte Bestückung und trägt zur Reduzierung von Produktionskosten bei.
Das SMD-Design sorgt zusätzlich für eine stabile Verbindung auf der Leiterplatte und unterstützt eine effiziente Fertigung. Damit ist dieser Schalter nicht nur technisch überzeugend, sondern auch wirtschaftlich attraktiv für moderne Produktionsumgebungen.
