Neue Schottky-Dioden für Automotive-Anwendungen und ESD-Schutzdioden von HY Electronic
Welche Schutz- und Gleichrichterlösungen eignen sich für kompakte Schaltungen, schnelle Datenleitungen und zuverlässige Strompfade? HY Electronic (Cayman) Limited erweitert sein Portfolio um neue Schottky-Dioden für Automotive-Anwendungen und ESD-Schutzdioden. Im Mittelpunkt stehen die ASS16HF im SOD-323HE-Gehäuse sowie die ESD-Schutzdioden H05X43V3B, H06X45V0B und H02X312VBU. Die Bauteile kombinieren kleine Bauformen mit klar definierten elektrischen Kennwerten. Dadurch eignen sie sich für Anwendungen in Automotive, DC/DC-Wandlern, IoT-Geräten, tragbarer Elektronik, Wearables, Computern und High-Speed-Datenleitungen.
HY Electronic: Spezialist für diskrete Leistungshalbleiter
HY Electronic (Cayman) Limited ist auf Design, Entwicklung, Herstellung und Vertrieb diskreter Leistungshalbleiter spezialisiert. Zum Produktprogramm gehören unter anderem Dioden, Brückengleichrichter, Schutzbauelemente, Automotive-Komponenten, MOSFETs, Small-Signal-Dioden, Power-Management-Lösungen und Wafer. Die Produkte werden in Bereichen wie Stromversorgung, Automotive, Industrie, Consumer-Elektronik und Kommunikation eingesetzt.
Die HY Group bietet zudem Lösungen wie Low-VF-Schottky-Barrier-Dioden, High-Efficiency- und Ultra-Fast-Recovery-Dioden, TVS-Dioden sowie Automotive-Standardgleichrichter an. Auf der Unternehmensseite werden unter anderem geringe Vorwärtsspannung, hohe Effizienz und Schutz vor Überspannungsereignissen als wichtige Produktmerkmale beschrieben.
Mit der neuen Produktreihe adressiert HY Electronic aktuelle Anforderungen an Miniaturisierung, Energieeffizienz und Schutz empfindlicher Schaltungen. Besonders wichtig sind dabei kleine Gehäuse, niedrige Leckströme, stabile Klemmspannungen und ESD-Festigkeit nach IEC 61000-4-2.

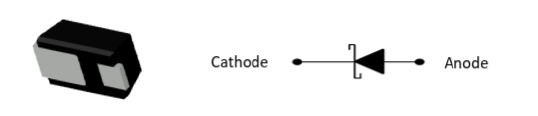

ASS16HF: Automotive-Schottky-Diode für effiziente Strompfade
Die ASS16HF ist eine Surface-Mount-Schottky-Barrier-Diode im SOD-323HE-Gehäuse. Sie bietet 60 V Sperrspannung und 1 A Vorwärtsstrom. Außerdem ist sie AEC-Q101-qualifiziert. Damit eignet sie sich für Anwendungen mit Automotive-Anforderungen. Weitere Merkmale sind eine hohe Strombelastbarkeit, eine niedrige Vorwärtsspannung und ein Guardring für Überspannungsschutz.
Typische Einsatzbereiche sind Low-Voltage- und High-Frequency-Inverter, DC/DC-Wandler sowie Schaltungen zum Verpolschutz. Durch die Surface-Mount-Bauform lässt sich die Diode gut in platzsparende Leiterplattenlayouts integrieren. Die Mindestbestellmenge wird im Datenblatt mit 30.000 Stück pro Box angegeben.
| Produkt | Gehäuse | VR | IR | IF | IFSM @ t=8,3 ms | VF @ IF=1 A, 25 °C | VF @ IF=1 A, 125 °C | CJ |
|---|---|---|---|---|---|---|---|---|
| ASS16HF | SOD-323HE | 60 V | 50 µA | 1 A | 30 A | 0,7 V | 0,55 V | 45 pF |

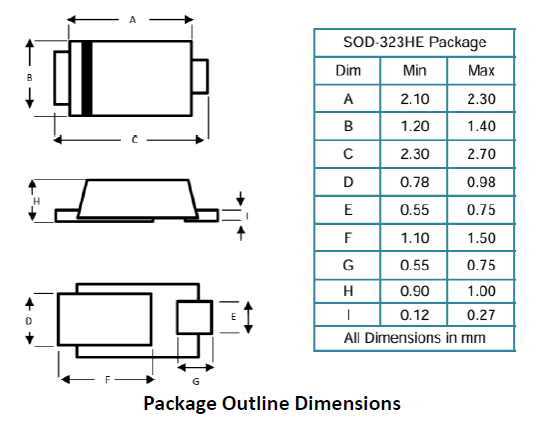

Das SOD-323HE-Gehäuse besitzt kompakte Abmessungen:
ESD-Schutzdioden für IoT, Wearables und schnelle Schnittstellen
Neben der Automotive-Schottky-Diode umfasst die Produktneuheit drei bidirektionale ESD-Schutzdioden. Sie schützen empfindliche Elektronik vor elektrostatischer Entladung und Spannungsspitzen. Gleichzeitig unterstützen sie kompakte Designs, da sie in DFN-Gehäusen angeboten werden.
Wichtige Merkmale der neuen ESD-Schutzdioden:
- bidirektionaler ESD-Schutz
- RoHS-konforme Ausführung
- niedriger Leckstrom
- niedrige Klemmspannung
- Varianten für 3,3 V, 5 V und 12 V Reverse Working Voltage
- Peak-Pulse-Power bis 72 W
- ESD-Schutz nach IEC 61000-4-2
- kompakte DFN1006-3L- und DFN0603-Gehäuse

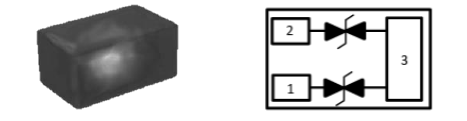

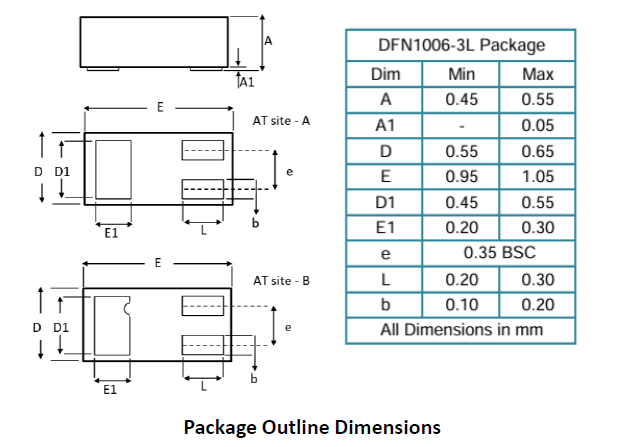

Die H05X43V3B ist für 3,3 V ausgelegt und bietet 60 W Peak-Pulse-Power bei einem 8/20-µs-Impuls. Die ESD-Festigkeit beträgt ±30 kV bei Kontaktentladung und ±30 kV bei Luftentladung. Die H06X45V0B arbeitet mit 5 V Reverse Working Voltage und erreicht 72 W Peak-Pulse-Power. Auch diese Variante bietet ±30 kV Kontakt- und Luftentladung. Beide Bauteile nutzen das DFN1006-3L-Gehäuse und eignen sich für IoT-Endgeräte, portable Elektronik, Smart Wearables sowie Mobiltelefone und Zubehör.

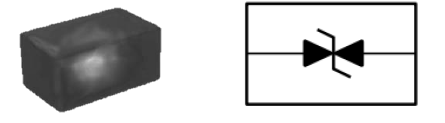

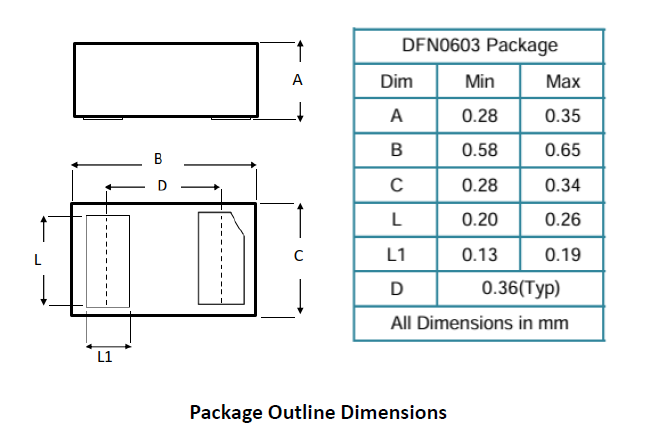

Die H02X312VBU ist für 12 V ausgelegt. Sie wird im besonders kleinen DFN0603-Gehäuse geliefert und bietet 64 W Peak-Pulse-Power. Ein wichtiges Merkmal ist die sehr niedrige Kapazität. Das Datenblatt nennt 0,25 pF typisch sowie 0,4 pF in der technischen Tabelle. Damit eignet sich die Diode besonders für Computer, Peripheriegeräte und High-Speed-Datenleitungen. Die ESD-Festigkeit beträgt ±15 kV bei Kontaktentladung und ±20 kV bei Luftentladung.
| Produkt | Gehäuse | VR max. | Ppp @ 8/20 µs | Ipp @ 8/20 µs | Vc @ 8/20 µs | Uni/Bi | Cj @ 1 MHz, Zero DC Bias | ESD Contact |
|---|---|---|---|---|---|---|---|---|
| H05X43V3B | DFN1006-3L | 3,3 V | 60 W | 5 A | 12 V | Bi | 16,5 pF | ±30 kV |
| H06X45V0B | DFN1006-3L | 5 V | 72 W | 6 A | 12 V | Bi | 18 pF | ±30 kV |
| H02X312VBU | DFN0603 | 12 V | 64 W | 2 A | 32 V | Bi | 0,4 pF | ±15 kV |
Mit ASS16HF, H05X43V3B, H06X45V0B und H02X312VBU bietet HY Electronic neue Bauteile für effiziente Gleichrichtung, robusten ESD-Schutz und miniaturisierte Leiterplattenlayouts. Die Kombination aus kompakten Gehäusen, definierten Leistungsdaten und praxisnahen Einsatzfeldern macht die Produktreihe interessant für moderne Elektronikentwicklungen mit hohen Anforderungen an Schutz, Platzbedarf und elektrische Stabilität.
FAQ
Was ist der Unterschied zwischen Automotive-Schottky-Dioden und ESD-Schutzdioden?
Automotive-Schottky-Dioden wie die ASS16HF werden vor allem für effiziente Strompfade, DC/DC-Wandler, Inverter und Verpolschutz eingesetzt. ESD-Schutzdioden wie H05X43V3B, H06X45V0B und H02X312VBU schützen empfindliche Signalleitungen vor elektrostatischer Entladung. Während Schottky-Dioden durch niedrige Vorwärtsspannung und hohe Strombelastbarkeit überzeugen, stehen bei ESD-Dioden Klemmspannung, Kapazität und ESD-Festigkeit im Vordergrund.
Für welche Anwendungen eignet sich die ASS16HF von HY Electronic?
Die ASS16HF eignet sich für Surface-Mount-Anwendungen, Low-Voltage- und High-Frequency-Inverter, DC/DC-Wandler sowie Verpolschutzschaltungen. Mit 60 V Sperrspannung, 1 A Vorwärtsstrom und AEC-Q101-Qualifikation ist sie besonders für kompakte und automotive-nahe Elektronikdesigns interessant. Durch das SOD-323HE-Gehäuse lässt sie sich platzsparend auf Leiterplatten integrieren.
Welche ESD-Schutzdioden von HY Electronic sind für IoT und Wearables geeignet?
Für IoT-Endgeräte, portable Elektronik, Smart Wearables sowie Mobiltelefone und Zubehör eignen sich besonders die H05X43V3B und H06X45V0B im DFN1006-3L-Gehäuse. Beide Bauteile bieten bidirektionalen ESD-Schutz nach IEC 61000-4-2 mit bis zu ±30 kV Kontakt- und Luftentladung. Die Varianten unterscheiden sich vor allem durch ihre Reverse Working Voltage von 3,3 V beziehungsweise 5 V und ihre Peak-Pulse-Power von 60 W beziehungsweise 72 W.
Welche ESD-Diode eignet sich für High-Speed-Datenleitungen?
Die H02X312VBU ist für High-Speed-Datenleitungen, Computer und Peripheriegeräte ausgelegt. Sie bietet eine sehr niedrige Kapazität von 0,25 pF typisch und 0,4 pF laut technischer Tabelle. Dadurch kann sie empfindliche Schnittstellen schützen, ohne das Signalverhalten unnötig zu belasten. Das kompakte DFN0603-Gehäuse unterstützt außerdem sehr platzsparende Layouts.
Wo werden HY Electronic Auto-Schottky- und ESD-Schutzdioden in Deutschland eingesetzt?
HY Electronic Automotive-Schottky- und ESD-Schutzdioden werden in Deutschland häufig für kompakte Elektronikentwicklungen in Industrie, Automotive, Kommunikationstechnik, IoT-Geräten und tragbarer Elektronik benötigt. Die ASS16HF unterstützt effiziente Gleichrichtung und Verpolschutz, während H05X43V3B, H06X45V0B und H02X312VBU sensible Signalleitungen gegen ESD-Ereignisse schützen. Damit eignen sich die Bauteile für neue Designs, Reparaturkonzepte und Serienprojekte mit hohen Anforderungen an Schutz, Effizienz und Leiterplattendichte.
