  • Platzsparender Schutz für Automotive‑Elektronik: HY Electronic stellt ESD‑Diode im SOT‑23‑Package vor


    Schutz für moderne Fahrzeugschnittstellen

    Moderne Fahrzeuge verfügen über zahlreiche Verbindungsleitungen, die vor elektrostatischen Entladungen (ESD) geschützt werden müssen. HY Electronic hat eine neue Protection Diode im SOT‑23‑Gehäuse entwickelt, die speziell für solche Anwendungen im Automotive-Bereich ausgelegt ist. Die Diode ermöglicht sicheren ESD-Schutz bei geringem Platzbedarf und entspricht dem AEC‑Q101 Standard. Damit erhalten Entwickler eine robuste, zuverlässige und kompakte Lösung, die sich einfach in Fahrzeug-PCBs integrieren lässt.


    HY Electronic – Unternehmensprofil auf den Punkt

    HY Electronic, mit Hauptsitz in Taiwan, gehört zu den etablierten Herstellern diskreter Halbleiterlösungen. Seit Ende der 1990er Jahre umfasst das Portfolio präzise gefertigte Dioden wie TVS, Zener und Schutzdioden – optimiert für Automotive, Industrie und Kommunikation. Die Produkte sind international verfügbar, ISO- und Automotive-zertifiziert und bekannt für Langzeitverfügbarkeit sowie Qualitätskontrolle.


    Produktneuheit: SOT‑23 ESD‑Protection Diode im Detail

    Die neue Entwicklung ergänzt das bestehende HY‑Portfolio im Bereich ESD-Schutz. Das Bauteil ist speziell als bidirektionale ESD-Diode im SOT‑23-Format konzipiert und bietet wichtige Schutz- und Leistungseigenschaften:

    EigenschaftBeschreibung
    GehäuseformatSOT‑23
    AEC‑Q101Automotive-Qualifizierung vorhanden
    Typenbezeichnungenz. B. AHxxCx etc.
    Peak Pulse Power (P_pp)typ. bis 130 W bei 8/20 µs
    Polaritätbidirektional
    Leckstrom< 1 µA im Ruhemodus
    Ansprechzeitextrem schnell – ideal für ESD-Impulse

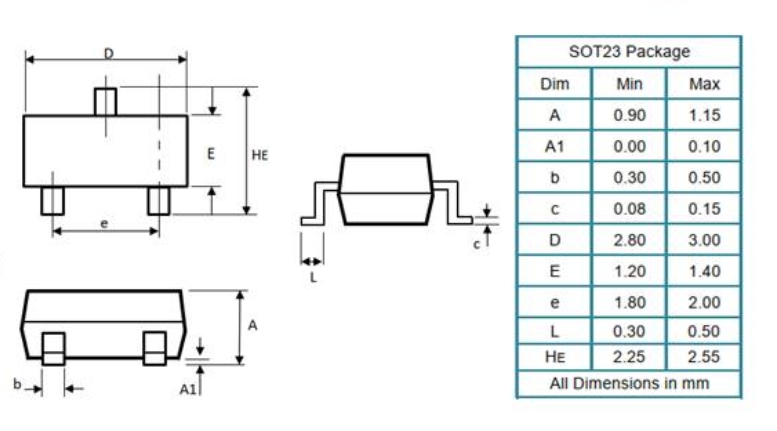

    news_hy_sot23_größe

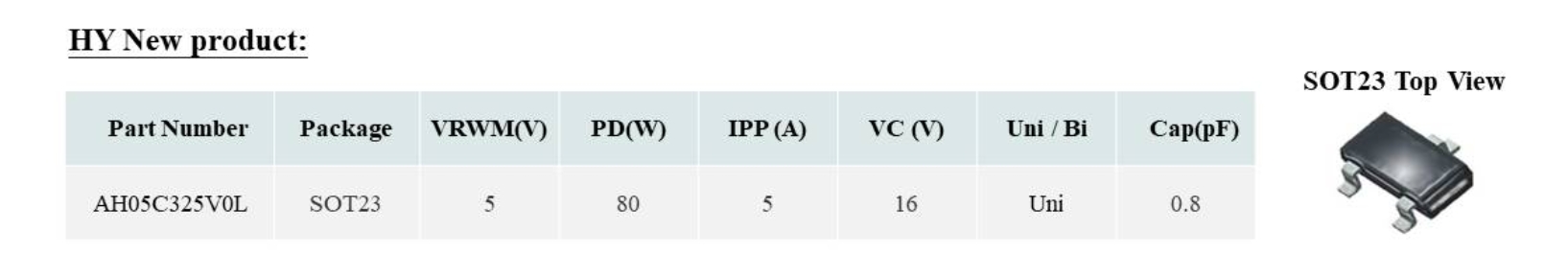

    news_hy_sot23_newproduct

    Warum diese Lösung in Fahrzeugen Sinn macht

    Mit der Zunahme vernetzter Schnittstellen im Fahrzeug steigt auch das Risiko von Beschädigungen durch ESD – etwa bei Steuergeräten, Datenleitungen oder elektronischen Bedien- und Anzeigeeinheiten. Die SOT‑23-Diode schützt zuverlässig:

    • Steckverbinder & Datenleitungen wie USB, CAN, LIN oder Automotive Ethernet
    • Sensor- und Steuerlinien (z. B. in ADAS-Modulen oder Kamerasystemen)
    • Infotainment- und Kommunikationsmodule, sogar in kompakten Designs

    Das winzige Format ermöglicht selbst in engen Leiterplattenlayouts effektiven Schutz ohne Platzverlust.


    Vorteile auf einen Blick

    • Kompaktes SOT‑23-Design spart Platz auf der Leiterplatte
    • Automotive-tauglich durch AEC‑Q101-Zertifizierung
    • Hohe ESD-Dissipation bei minimalem Leckstrom
    • Schnelle Ansprechzeiten schützen bei Stressereignissen zuverlässig
    • Ideal für moderne Fahrzeugarchitektur mit hoher Integration

    Die Anforderungen an Board-Netzspannungen wachsen: 12 V in klassischen Autos, 24 V in Nutzfahrzeugen, 48 V in Hybrid- und E‑Vehicles. ESD-Devices müssen daher auf verschiedene Spannungsumgebungen reagieren können, gleichzeitig aber Kapazitätsoptimierung für schnelle Daten erhalten – z. B. < 30 pF, was speziell bei SOT‑23-Lösungen wichtig ist . HYs neue ESD-Diode ist hier eine gegenwarts- und zukunftssichere Antwort – kompakt, leistungsstark und normgerecht.
