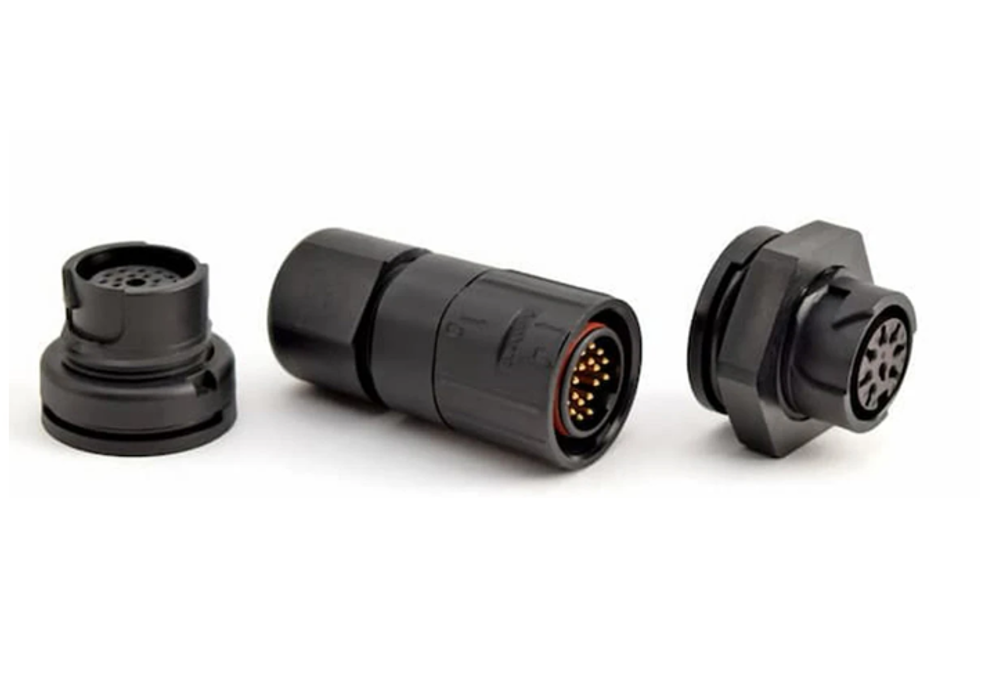

signal|mate – M16-Q Rundsteckverbinder von Amphenol: Schnell, sicher, vielseitig
Der neue M16-Q Rundsteckverbinder aus der signal|mate C091-Serie von Amphenol setzt Maßstäbe in Sachen Benutzerfreundlichkeit und Zuverlässigkeit. Dank innovativem Quicklock-System lassen sich Verbindungen schnell und sicher herstellen – mit hörbarem Klick als Bestätigung. Ideal für anspruchsvolle Einsatzbereiche wie Automatisierung, Messtechnik, Lichttechnik oder Sicherheitsanwendungen.
Amphenol – Ihr Partner für industrielle Steckverbindersysteme
Amphenol Tuchel Industrial ist Teil der weltweit tätigen Amphenol-Gruppe und zählt zu den führenden Herstellern von Steckverbindern für Industrie, Energie, Mobilität und Kommunikation. Das Unternehmen steht für innovative Technologien, höchste Qualitätsstandards und ein umfangreiches Produktspektrum.
Das Quicklock-System – Zeit sparen bei jedem Steckvorgang
Das speziell entwickelte Quicklock-System des M16-Q ermöglicht eine einfache, werkzeuglose Verbindung:
- Stecken: Stecker wird axial auf die Buchse geschoben – die Ausrichtung erfolgt über Nase und Nut.
- Klick: Der Stecker verrastet automatisch – akustisches Feedback inklusive.
- Lösen: Durch eine 30°-Drehung des Kunststoffrings kann die Verbindung wieder getrennt werden.
Ihre Vorteile auf einen Blick:
- Werkzeugloses, schnelles Stecken
- Sichere Verbindung mit hörbarem Verriegelungssignal
- Schutzart IP68 in gestecktem Zustand
- Korrosionsfreies Kunststoffgehäuse – optimal für den Außeneinsatz
- Bis zu 1000 Steckzyklen (vergoldet)
Technische Merkmale des M16-Q
| Merkmal | Wert |
|---|---|
| Schutzart | IP68 (in gestecktem Zustand) |
| Temperaturbereich | –40 °C bis +100 °C |
| Gehäuse-/Isoliermaterial | Thermoplastik |
| Kontaktoberfläche | Silber oder Gold |
| Anschlussart | Crimp oder Lötanschluss |
| Kabeldurchmesser | 4–10,5 mm |
| Stromtragfähigkeit | bis 10 A (je nach Polzahl) |
| Flammwidrigkeit | UL 94 V-0 |
Polzahlen und elektrische Eigenschaften
| Polzahl | Nennspannung | Strombelastbarkeit | Einsteckkraft | Varianten verfügbar |
|---|---|---|---|---|
| 3 | 150 V | 10 A | 25 N | Silber/Gold, Crimp/Löt |
| 4 | 100 V | 7 A | 30 N | ✓ |
| 5a/5b | 32 V / 100 V | 3 A / 7 A | bis 35 N | ✓ |
| 6–19 | bis 32 V | 3–10 A | bis 60 N | ✓ |
(Silber: >500 Zyklen, Gold: >1000 Zyklen)
Typische Anwendungsbereiche
Die M16-Q Steckverbinder der signal|mate-Serie sind vielseitig einsetzbar:
- Mess- und Prüfgeräte
- Automatisierung und Antriebstechnik
- Sicherheits- und Kamerasysteme (CCTV)
- Beleuchtungstechnik
- Unterhaltungselektronik
- Signal- und Schwachstromübertragung
Varianten & Bestelloptionen
Die Serie ist in vielen Polzahlen und Ausführungen verfügbar – mit Crimp- oder Lötanschluss, verschiedenen Kontaktbeschichtungen und in gerader oder gewinkelter Form.
