TFT LCDs bei –40 °C: klare Anzeige trotz extremer Kälte

Wenn Displays bei Frost zuverlässig arbeiten müssen, reicht ein Standardmodul oft nicht aus. Besonders bei sehr niedrigen Temperaturen bis –40 °C kann die Darstellung träge werden, das Bild verzögert reagieren oder der Start des Moduls erschwert sein. Winstar zeigt mit speziellen Heizlösungen für TFT LCDs, wie sich diese Herausforderungen auf Modulebene besser beherrschen lassen. Dabei stehen ITO Heating Film und ITO Heating Glass im Fokus, um Sichtbarkeit, Startverhalten und Betriebssicherheit in kalten Umgebungen zu unterstützen.

Wenn Kälte die Anzeige ausbremst

TFT LCD Displays reagieren empfindlich auf extreme Minustemperaturen. Bei etwa –40 °C verändern sich die Eigenschaften der Flüssigkristalle. Dadurch kann die Reaktionsgeschwindigkeit deutlich sinken. Außerdem können Kontrastverluste, Nachzieheffekte oder ein verzögerter Bildaufbau auftreten.

Solche Bedingungen betreffen nicht nur Spezialanwendungen in Polarregionen. Auch in Nordamerika, Nordeuropa, Japan sowie in alpinen oder hoch gelegenen Regionen können Geräte über längere Zeit starker Kälte ausgesetzt sein. Deshalb ist eine passende Display-Lösung besonders wichtig, wenn Anlagen im Außenbereich oder in rauen industriellen Umgebungen eingesetzt werden.

Heiztechnologien für TFT LCD Anwendungen

Viele industrielle TFT LCD Displays sind typischerweise für Temperaturbereiche bis etwa –20 °C oder –30 °C ausgelegt. Fallen die Umgebungstemperaturen darunter, können zusätzliche Heizkonzepte erforderlich sein. Winstar beschreibt dafür drei Lösungen, die direkt auf Modulebene eingesetzt werden können:

• PET Heating Pad
• ITO Heating Film
• ITO Heating Glass

Diese Varianten unterscheiden sich in Aufbau, optischer Leistung und Langzeitzuverlässigkeit. Deshalb hängt die Auswahl stark vom jeweiligen Display-Typ und von der Anwendung ab.

Ein PET Heating Pad nutzt leitfähige Materialien aus Kupferlegierung, um elektrischen Strom in Wärme umzuwandeln. Diese Lösung wird vor allem bei TN- oder STN-Monochrom-Displays eingesetzt. Sie ist vergleichsweise einfach aufgebaut und eignet sich für Anwendungen mit begrenztem Anzeigeinhalt.

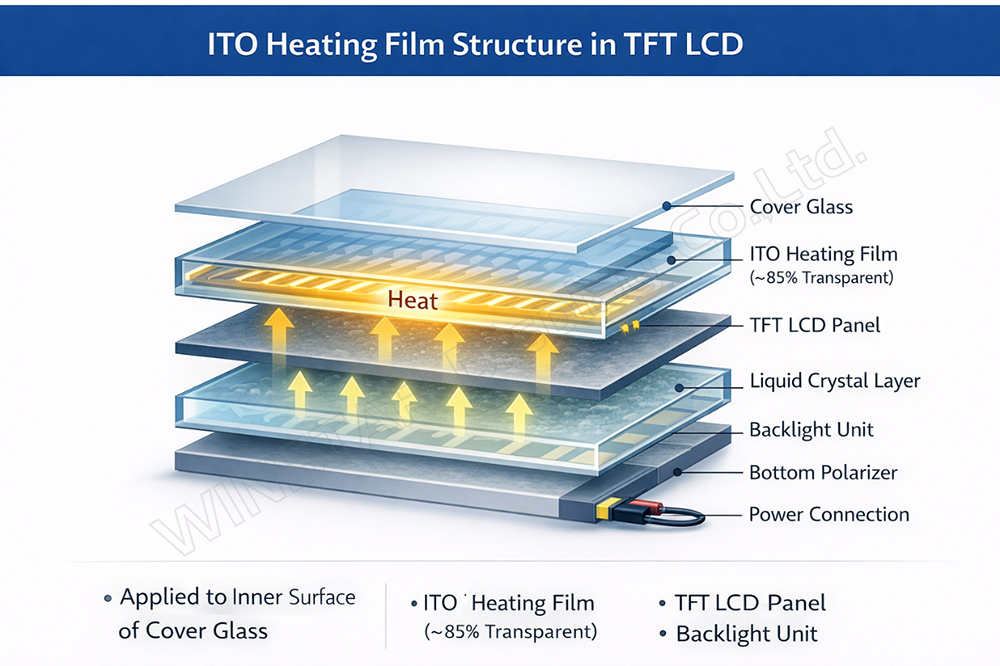

Für farbige TFT Displays ist dagegen ITO Heating Film besonders relevant. ITO steht für Indium Tin Oxide. Das Material ist transparent leitfähig und bietet laut Winstar eine typische Lichtdurchlässigkeit von etwa 85 %. Der Heizfilm wird zwischen LCD-Panel und Coverglas integriert. Wird Gleichspannung angelegt, erzeugt der elektrische Widerstand Wärme. Dadurch kann das Modul in kalter Umgebung eine geeignetere Betriebstemperatur halten, ohne Bildqualität und Helligkeit stark zu beeinträchtigen.

ITO Heating Glass für hohe optische Anforderungen

ITO Heating Glass folgt einem ähnlichen Prinzip wie der Heizfilm. Der Unterschied liegt im Aufbau: Die leitfähige ITO-Schicht wird direkt auf das Glassubstrat aufgebracht. Laut Winstar bietet diese Lösung mehrere Vorteile. Dazu zählen eine höhere Lichtdurchlässigkeit von etwa 90 %, eine bessere Beständigkeit gegenüber hohen Temperaturen und Umweltbelastungen sowie starke Ergebnisse bei der langfristigen Zuverlässigkeit.

Damit eignet sich ITO Heating Glass vor allem für farbige TFT Anwendungen, bei denen eine hohe Bildqualität und ein stabiler Langzeitbetrieb gefragt sind. Das dritte Bild der Winstar-Seite kann hier als technische Ergänzung verwendet werden. Es zeigt das Funktionsprinzip von ITO Heating Glass in einer Blockdarstellung.

Weniger Beschlag, bessere Sicht

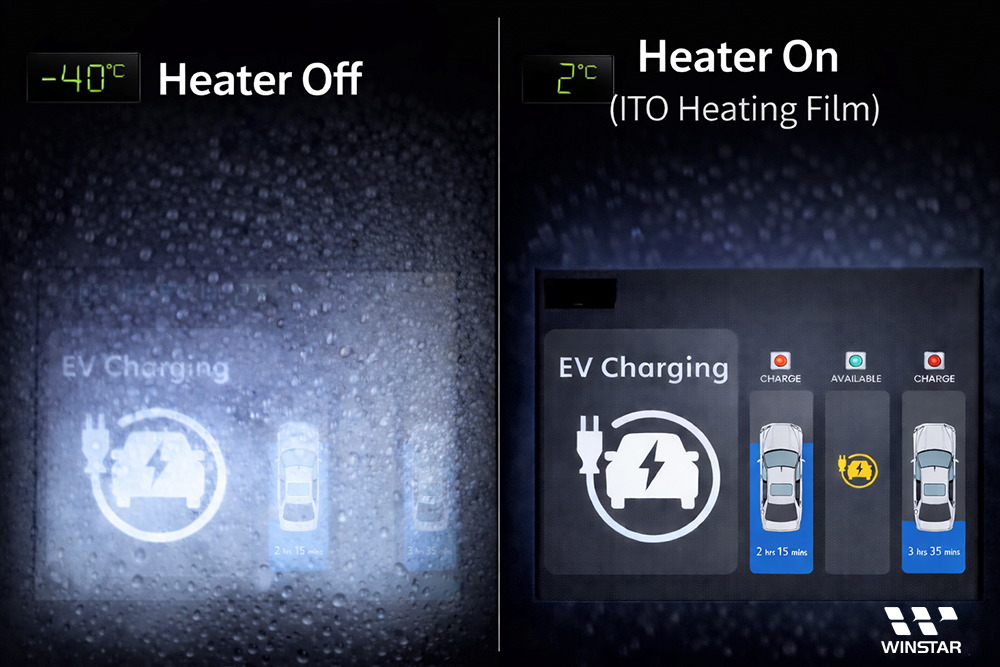

In kalten und feuchten Umgebungen kann sich auf der Displayoberfläche Kondensation bilden. Der Grund sind Temperaturunterschiede zwischen Umgebung und Oberfläche. Durch integrierten Heizfilm oder Heizglas lässt sich die Oberflächentemperatur über dem Taupunkt halten. Dadurch wird das Risiko von Beschlag reduziert, und die Anzeige bleibt klarer erkennbar.

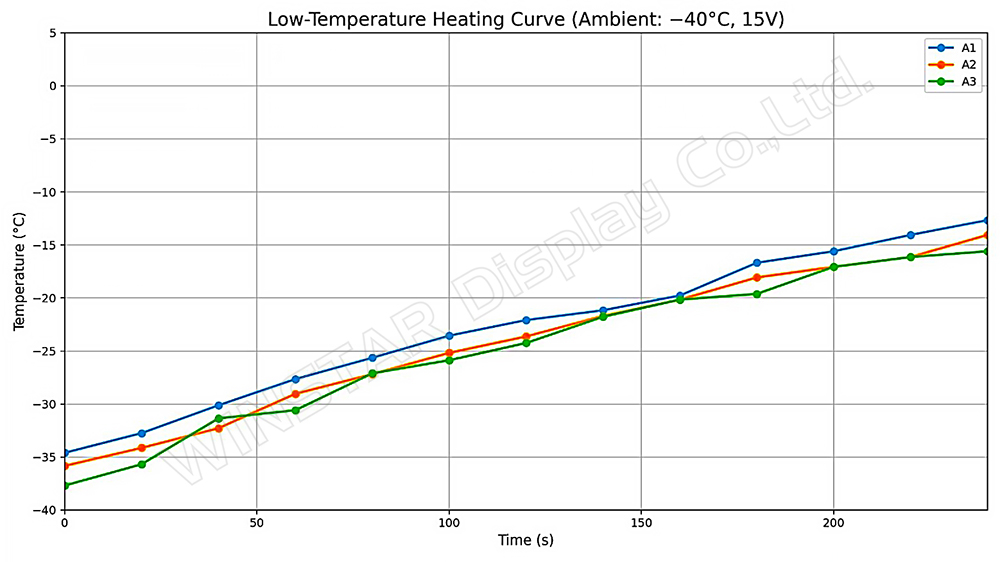

Nach internen Tests von Winstar kann ITO Heating Film die Temperatur eines TFT Displaymoduls unter festen Spannungs- und Standardtestbedingungen innerhalb von etwa 240 Sekunden um rund 20 °C erhöhen.

Einsatzbereiche bei extremen Temperaturen

Durch ein passendes Heizdesign kann der Arbeitsbereich von TFT LCD Displays auf Umgebungen bis –40 °C erweitert werden. Winstar nennt dafür verschiedene Anwendungen, bei denen robuste Anzeigeleistung bei Kälte wichtig ist:

• Outdoor-Payment-Kioske und Geldautomaten
• EV-Ladestationen
• Informationssysteme im Außenbereich
• Baufahrzeuge und industrielle Steuerungssysteme

Für internationale Low-Temperature-Märkte spielen solche Heiztechnologien eine wichtige Rolle. Sie unterstützen das Startverhalten, reduzieren Verzögerungen in der Anzeige und helfen dabei, Beschlag sowie Kondensation zu begrenzen. Winstar bietet dafür kundenspezifische TFT LCD Lösungen mit ITO Heating Film oder ITO Heating Glass an. Die geprüften Tests umfassen Low-Temperature-Startup, Anti-Fogging und Langzeitzuverlässigkeit. So lassen sich Displaymodule gezielter für extreme Kälte auslegen.
