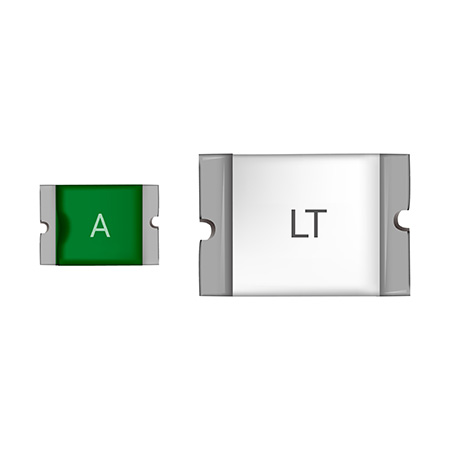

THINKING baut Portfolio an SMD Polymer PTC Sicherungen weiter aus
Elektronische Systeme werden zunehmend kompakter und leistungsfähiger. Gleichzeitig steigen die Anforderungen an zuverlässige Schutzmechanismen gegen Überstrom und Kurzschluss. Thinking reagiert auf diese Entwicklung und erweitert sein Angebot an Surface-Mount Polymer PTC Resettable Fuses. Mit den Serien KML und KMC stehen Ihnen zwei ergänzende Produktfamilien zur Verfügung, die speziell für moderne Anwendungen entwickelt wurden. Beide Serien bieten eine hohe Betriebssicherheit, schnelle Reaktionszeiten und eine automatische Rückstellung nach einem Fehlerfall. Dadurch lassen sich Systeme effizient schützen, ohne zusätzliche Wartungskosten zu verursachen.
Thinking – Fokus auf langlebige Schutzlösungen
Thinking Electronic Industrial Co., Ltd. zählt zu den etablierten Herstellern im Bereich elektronischer Schutzkomponenten. Das Unternehmen entwickelt Bauelemente, die gezielt auf die Anforderungen moderner Elektronik abgestimmt sind. Polymer-PTC-Sicherungen spielen dabei eine zentrale Rolle. Sie reagieren bei Überstrom durch einen starken Anstieg des Widerstands und begrenzen so den Stromfluss. Nach Abkühlung kehren sie in ihren ursprünglichen Zustand zurück und sind erneut einsatzbereit.
Diese Technologie eignet sich besonders für Anwendungen, bei denen eine dauerhafte Verfügbarkeit und ein wartungsfreier Betrieb entscheidend sind.
KML-Serie – niedriger Widerstand für effiziente Designs
Die KML-Serie wurde speziell für Anwendungen entwickelt, in denen ein besonders niedriger Innenwiderstand erforderlich ist. Dadurch wird die Verlustleistung reduziert und die Effizienz verbessert. Gleichzeitig bleibt der Schutz vor Überstrom zuverlässig gewährleistet.
Technische Merkmale der KML-Serie:
- SMD Low Resistance Polymer PTC
- Baugrößen: 0603, 0805, 1206, 1210, 1812
- Haltestrombereich: 0,5 A bis 9,0 A
- Maximale Betriebsspannung: 6 V bis 12 V
- Sehr niedrige Widerstandswerte im Milliohm-Bereich
- Schnelle Auslösecharakteristik bei Überstrom
- Betriebstemperatur: -40 °C bis +85 °C
- Zertifizierungen: UL, cUL, TUV
- RoHS- und halogenfrei
Die Serie ist so ausgelegt, dass sie auch bei hohen Strömen stabile Performance liefert. Gleichzeitig sorgt der geringe Widerstand für minimale Energieverluste im Normalbetrieb.
Produktübersicht KML-Serie
| Typ | Baugröße | Ihold (A) | Itrip (A) | Vmax (V) | Widerstand (Ω min/max) |
|---|---|---|---|---|---|
| KML1S050 | 0603 | 0,50 | 1,00 | 6 / 8 | 0,070 / 0,350 |
| KML1S100 | 0603 | 1,00 | 1,80 | 6 / 8 | 0,040 / 0,120 |
| KML1S175 | 0603 | 1,75 | 3,50 | 6 / 8 | 0,005 / 0,060 |
| KML2S150 | 0805 | 1,50 | 3,00 | 6 / 12 | 0,015 / 0,065 |
| KML2S300 | 0805 | 3,00 | 6,00 | 6 | 0,003 / 0,030 |
| KML3S200 | 1206 | 2,00 | 4,00 | 6 / 12 | 0,005 / 0,040 |
| KML3S400 | 1206 | 4,00 | 8,00 | 6 / 12 | 0,001 / 0,014 |
| KML4S300 | 1210 | 3,00 | 6,00 | 6 / 12 | 0,003 / 0,020 |
| KML4S600 | 1210 | 6,00 | 12,00 | 6 | 0,001 / 0,010 |
| KML5S400 | 1812 | 4,00 | 8,00 | 6 / 12 | 0,003 / 0,017 |
(Messbedingungen: 23 °C)
Typische Einsatzgebiete der KML-Serie
- USB-, HDMI- und andere Schnittstellen
- Mainboards, Notebooks und Tablets
- Schutz von Lithium-Ionen-Akkus
- Digitale Kameras
- Telekommunikationsgeräte
- Allgemeine Consumer-Elektronik
KMC-Serie – flexible Lösung für viele Anwendungen
Die KMC-Serie erweitert das Portfolio um eine besonders vielseitige SMD-PTC-Sicherung. Sie deckt einen großen Spannungsbereich ab und bietet eine breite Auswahl an Baugrößen und Stromwerten. Dadurch lässt sie sich flexibel in unterschiedlichste Anwendungen integrieren.
Technische Eigenschaften der KMC-Serie:
- SMD Polymer PTC Sicherungen
- Baugrößen: 0402 bis 2018
- Haltestrombereich: 0,01 A bis 5,0 A
- Spannungsbereich: 6 V bis 60 V
- Schnelle Auslösung bei Fehlerströmen
- Kompakte Bauform für platzkritische Designs
- Betriebstemperatur: -40 °C bis +85 °C
- Zertifiziert nach UL, cUL und TUV
- RoHS- und halogenfrei
Durch die große Variantenvielfalt können Sie sowohl empfindliche Schaltungen als auch leistungsstärkere Anwendungen zuverlässig absichern.
Produktübersicht KMC-Serie
| Typ | Baugröße | Ihold (A) | Itrip (A) | Vmax (V) | Widerstand (Ω min/max) |
|---|---|---|---|---|---|
| KMC0S010 | 0402 | 0,10 | 0,30 | 6 | 0,15 / 2,00 |
| KMC0S050 | 0402 | 0,50 | 1,00 | 6 | 0,04 / 0,40 |
| KMC1S010 | 0603 | 0,10 | 0,30 | 15 | 0,90 / 6,00 |
| KMC1S035 | 0603 | 0,35 | 0,75 | 6 | 0,20 / 1,00 |
| KMC2S050 | 0805 | 0,50 | 1,00 | 6 / 12 | 0,15 / 0,85 |
| KMC2S110 | 0805 | 1,10 | 2,00 | 6 | 0,06 / 0,21 |
| KMC3S100 | 1206 | 1,00 | 1,80 | 6 / 8 | 0,065 / 0,21 |
| KMC3S200 | 1206 | 2,00 | 3,50 | 6 / 12 | 0,020 / 0,08 |
| KMC4S150 | 1210 | 1,50 | 3,00 | 6 / 12 | 0,04 / 0,11 |
| KMC5S300 | 1812 | 3,00 | 6,20 | 6 / 12 | 0,003 / 0,021 |
(Messbedingungen: 23 °C)
Typische Anwendungen der KMC-Serie
- USB- und HDMI-Schnittstellen
- Smartphones und mobile Geräte
- PCs, Tablets und Peripherie
- Digitalkameras
- Telekommunikationssysteme
- Consumer-Elektronik
Übersicht und weitere Varianten
Die dargestellten Tabellen zeigen nur einen Teil der verfügbaren Produkte innerhalb der KML- und KMC-Serien. Beide Produktfamilien umfassen weitere Varianten mit zusätzlichen Abstufungen bei Strom, Spannung und Widerstand.
Für eine vollständige Übersicht aller verfügbaren Artikel sowie detaillierte technische Spezifikationen empfiehlt es sich, die entsprechenden Datenblätter zu konsultieren.
