  • UTC: IGBT-Komponenten für leistungsstarke Anwendungen

    UTC erweitert sein Portfolio an IGBT-Komponenten für anspruchsvolle Anwendungen wie Haushaltsgeräte, Wechselrichter, Pumpen, Heizsysteme, Solartechnik und Zündsysteme. Mit moderner Trench- und Field-Stop-Technologie bietet der Hersteller Bauteile, die sich durch hohe Effizienz, flexible Schaltfrequenzen und robuste Gehäuseoptionen auszeichnen.

    UTC – Halbleiterkompetenz mit System

    Unisonic Technologies Co., Ltd. (UTC) ist ein weltweit aktiver Hersteller von Halbleitern mit einem klaren Schwerpunkt auf Leistungselektronik. Das Unternehmen bietet ein umfassendes Portfolio an IGBT-Lösungen, die von Motorsteuerungen über Energieanwendungen bis hin zur Automobiltechnik eingesetzt werden. Durch die enge Verbindung von Entwicklung und Produktion stellt UTC eine hohe Qualität und Zuverlässigkeit sicher.

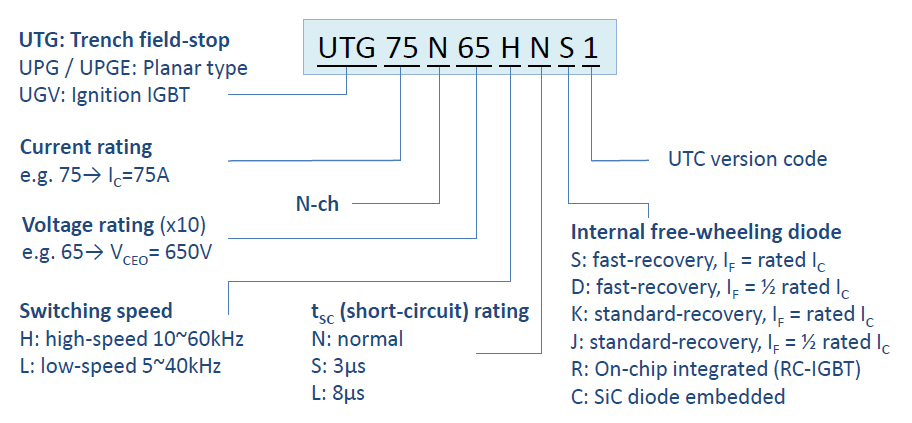

    UTC IGBT Nomenklatur

    utc igbt nomenclature

    Trench Field-Stop IGBT – hohe Effizienz und Flexibilität

    Die Trench Field-Stop Serie von UTC überzeugt mit geringer Verlustleistung, schneller Schaltcharakteristik und einer großen Auswahl an Gehäuse- und Diodenoptionen. Typische Einsatzfelder sind Motorantriebe, Wechselrichter oder Heizgeräte.

    Neben den Trench Field-Stop-IGBTs führt UTC auch Planar-Typ IGBTs (Serien UPG/UPGE). Diese Produkte decken insbesondere den 330-V-Spannungsbereich ab und eignen sich für Anwendungen, die robuste Schalteigenschaften und stabile Parameter verlangen. Mit einer Auswahl an Stromklassen und Gehäusevarianten bieten die Planar-IGBTs eine zuverlässige Lösung für Standard-Topologien im mittleren Leistungssegment.

    Eigenschaften im Überblick:

    • Spannungsbereiche von 330 V bis 1200 V
    • Stromtragfähigkeit bis 75 A
    • High-Speed-Versionen für 10–60 kHz
    • Low-Speed-Varianten für 5–40 kHz
    • Kurzschlussfestigkeit: normal, 3 µs oder 8 µs
    • Integrierte Dioden (Fast-Recovery, Standard oder SiC-Technologie)

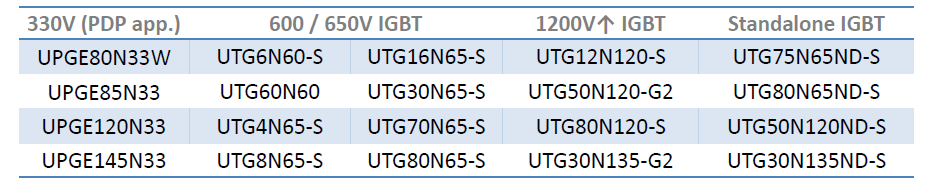

    Beispiele aus der Serie:

    utc igbt

    Ignition IGBT – für zuverlässige Zündsysteme

    Im Bereich Automobiltechnik bietet UTC eine spezielle Reihe von Zündungs-IGBTs mit integrierten Widerständen. Sie sind für hohe Spannungslasten ausgelegt und verbinden kompakte Bauformen mit hoher Zuverlässigkeit.

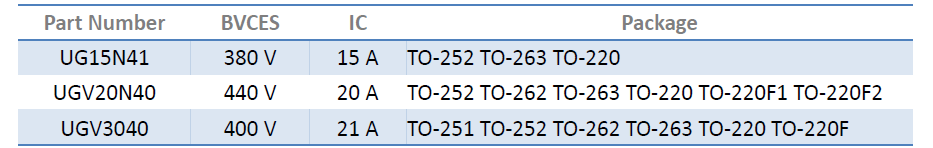

    Beispiele aus der Serie:

    utc igbt 1

    Vorteile der UTC IGBT-Serien

    Trench Field-Stop Serie

    • Hohe Effizienz durch optimierte Trench-Struktur und geringe Schaltverluste
    • Breiter Spannungsbereich von 330 V bis 1200 V
    • Flexible Schaltfrequenzen: High-Speed (10–60 kHz) oder Low-Speed (5–40 kHz)
    • Integrierte Diodenoptionen: Standard-Recovery, Fast-Recovery oder SiC
    • Kurzschlussfestigkeit: normal, 3 µs oder 8 µs
    • Typische Anwendungen: Motorsteuerungen, Wechselrichter, Heizsysteme

    Planar Serie

    • Bewährte planare Struktur für den 330-V-Spannungsbereich
    • Robuste und stabile Schaltcharakteristik
    • Verfügbar in verschiedenen Stromklassen
    • Solide Wahl für Standard-Topologien im mittleren Leistungssegment
    • Geeignet für Anwendungen, bei denen Zuverlässigkeit wichtiger ist als höchste Effizienz

    Ignition Serie

    • Spezialisiert für Automobil-Zündsysteme
    • Spannungsfestigkeit bis 450 V
    • Integrierte Widerstände für kompaktes, zuverlässiges Design
    • Hohe Belastbarkeit auch unter Temperatur- und Lastschwankungen
    • Breite Gehäuseauswahl: TO-220, TO-252, TO-263 u. a.
