UTC Komponenten für Schnittstellen und effiziente Leistungselektronik
UTC, Unisonic Technologies Co., Ltd, bietet ein vielseitiges Portfolio an Halbleiterlösungen für Kommunikation und Leistungselektronik. Dazu gehören Line-Transceiver für RS-485, RS-422, RS-232 und CAN sowie MOSFETs für unterschiedliche Spannungs- und Leistungsbereiche. Die Komponenten sind für Anwendungen gedacht, bei denen stabile Signalübertragung, Schutzfunktionen, niedrige Verluste und flexible Gehäuseoptionen wichtig sind. Dadurch eignen sich UTC Bauteile unter anderem für industrielle Steuerungen, Kommunikationsmodule, Netzteile, Ladegeräte, Motorsteuerungen und kompakte Power-Designs.
Schnittstellen-ICs für CAN, RS-485, RS-422 und RS-232
Für serielle Kommunikation bietet UTC verschiedene Line-Transceiver-ICs. Die UTRS-Serie umfasst RS-485- und RS-422-Transceiver mit einem Treiber und einem Empfänger. Die Bausteine arbeiten mit 5 V und sind auf zuverlässigen Betrieb ausgelegt. Wichtige Merkmale sind Fail-Safe-Schaltung, Kurzschlussschutz, Übertemperaturabschaltung und eine ESD-Festigkeit von mehr als 12 kV. Je nach Typ sind Datenraten bis 1,0 Mbps und Netzwerke mit bis zu 256 Knoten möglich.
Beispielhafte UTC Transceiver für RS-485 / RS-422:
| Artikelnummer | Duplex | Geschwindigkeit | Knoten | Besonderheit |
|---|---|---|---|---|
| UTRS485 | Half | 1,0 Mbps | 32 | Hot-Swap, glitch-free |
| UTRS3088 | Half | 1,0 Mbps | 256 | Hot-Swap, glitch-free |
| UTRS458 | Half | 500 kbps | 256 | Hot-Swap, polarity-free |
| UTRS3080 | Full | 500 kbps | 256 | Slew-Rate-Limiting |
Weitere RS-485- und RS-422-Artikel sowie die vollständigen technischen Angaben finden Sie im Datenblatt.
Auch für RS-232-Anwendungen stehen mehrere UTC Transceiver zur Verfügung. Sie decken verschiedene Treiber- und Empfänger-Konfigurationen ab, etwa 1 Treiber / 1 Empfänger, 2 Treiber / 2 Empfänger oder 3 Treiber / 5 Empfänger. Je nach Artikel arbeiten die Bausteine mit 3,3 V, 5 V oder beiden Versorgungsspannungen. Einige Varianten unterstützen Auto-Powerdown und zusätzliche Steuerpins wie EN#, INVD#, FON, FOFF# oder Ready.
UTC RS-232 Transceiver im Überblick:
| Artikelnummer | Treiber / Empfänger | Geschwindigkeit | Vcc | Besonderheit |
|---|---|---|---|---|
| UT3243A | 3-Drv / 5-Rcv | 235k | 3,3 / 5V | Auto-Powerdown |
| UT3223 | 2-Drv / 2-Rcv | 250k | 3,3 / 5V | Auto-Powerdown, Steuerpins |
| UTRS3227 | 1-Drv / 1-Rcv | 1M | 3,3 / 5V | Auto-Powerdown, Ready |
| UT213 | 4-Drv / 5-Rcv | 120k | 5V | EN, FOFF# |
Weitere RS-232-Artikel und Detailwerte sind im Datenblatt aufgeführt.

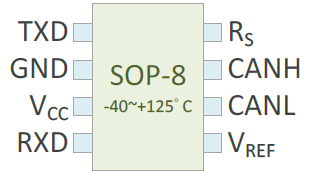

Für CAN-Bus-Systeme bietet UTC die UCA82C-Serie. Diese Bausteine ermöglichen differenzielles Senden zum Bus und differenzielles Empfangen zum CAN-Controller. Der UCA82C250 ist für 12-V-Busspannung ausgelegt, während der UCA82C251 für 24-V-Busspannung vorgesehen ist. Beide Varianten arbeiten mit 5 V, unterstützen 1 MBd und mehr als 110 Knoten.
CAN-Bausteine der UCA82C-Serie:
| Artikelnummer | Busspannung | Transientenspannung | Slew Rate |
|---|---|---|---|
| UCA82C250 | 12V / 18V rated | -150 bis +100V | 14 V/µs |
| UCA82C251 | 24V / 36V rated | -200 bis +200V | 7 V/µs |
Die weiteren technischen Informationen zu den CAN-Transceivern finden Sie im Datenblatt.
MOSFETs für effiziente Leistungsschaltungen
Neben Interface-ICs bietet UTC eine breite Auswahl an MOSFETs. Die Planar-MOSFETs decken Spannungsbereiche von 600 V bis 680 V ab. Sie sind für robuste Schaltungen und wirtschaftliche Designs ausgelegt. Dadurch lassen sich unterschiedliche Anforderungen an Sperrspannung, Verlustleistung und Schaltverhalten abdecken.
Auszug aus dem UTC Planar-MOSFET-Portfolio:
| Artikelnummer | VDSS | RDS(ON) max. | Kategorie |
|---|---|---|---|
| 10N60Z | 600V | 0,75 Ω | Planar MOSFET |
| 18N60-ML | 600V | 0,4 Ω | Planar MOSFET |
| 26NM60Z-U3 | 600V | 0,14 Ω | Planar MOSFET |
| 20N65-HC | 650V | 0,4 Ω | Planar MOSFET |
| M67N68 | 680V | 0,45 Ω | Planar MOSFET |
Weitere 600-V-, 650-V- und 680-V-Planar-MOSFETs sind im Datenblatt übersichtlich aufgeführt.
Ergänzend dazu umfasst das Sortiment Split-Gate-Trench-MOSFETs. Diese nutzen eine vertikale Struktur und moderne Technologie. Das ermöglicht niedrige Widerstände, schnelles Schalten und kompakte Gehäuse. Die N-Kanal-Varianten decken Spannungen von 30 V bis 150 V ab. Zusätzlich ist mit USG60P08M auch ein P-Kanal-Typ mit -80 V verfügbar.
SGT-MOSFETs mit niedrigen RDS(ON)-Werten:
| Artikelnummer | Typ | VDSS | RDS(ON) max. | Gehäuse |
|---|---|---|---|---|
| USG03R014M-J | N-Kanal | 30V | 1,4 mΩ | PDFN5x6 |
| USG04R012M-T | N-Kanal | 40V | 1,25 mΩ | TOLL-8A |
| USG10R050M | N-Kanal | 100V | 5 mΩ | TO-263, TO-220, TO-247 |
| USGR026N10 | N-Kanal | 100V | 2,6 mΩ | TOLL, TO-263, TO-220 |
| USG60P08M | P-Kanal | -80V | 19,5 mΩ | TO-220 |
Weitere Split-Gate-Trench-MOSFETs mit zusätzlichen Spannungsbereichen, RDS(ON)-Werten und Gehäusevarianten finden Sie im Datenblatt.
Vorteile der UTC Produktgruppen
- Interface-ICs für RS-485, RS-422, RS-232 und CAN
- RS-485/RS-422-Transceiver mit Fail-Safe-Funktion
- ESD-Festigkeit von mehr als 12 kV bei der UTRS-Serie
- Varianten für bis zu 256 Knoten
- CAN-Transceiver mit 5-V-Versorgung und 1 MBd
- Planar-MOSFETs mit 600 V, 650 V und 680 V
- Split-Gate-Trench-MOSFETs mit sehr niedrigen RDS(ON)-Werten
- Gehäuse wie SOP-8, PDFN, TO-220, TO-252, TO-263, TO-247 und TOLL
Weitere technische Details, zusätzliche Artikelnummern und vollständige Spezifikationen finden Sie im Datenblatt. Wenn Sie Unterstützung bei der Auswahl passender UTC Komponenten benötigen, schreiben Sie uns gerne. Wir helfen Ihnen persönlich weiter und unterstützen Sie bei der passenden Bauteilauswahl für Ihre Anwendung, vom Musterbedarf bis zur Serienbeschaffung.
FAQ
Wo kann man UTC Bauelemente in Deutschland kaufen und technische Beratung erhalten?
UTC Bauelemente können Sie direkt bei uns anfragen. Wir unterstützen Sie bei der Auswahl geeigneter Transceiver-ICs, MOSFETs und weiterer UTC Komponenten für Ihre Anwendung in Deutschland und der DACH-Region. Hilfreich sind Angaben wie Spannung, Strom, Schnittstelle, Gehäuse, RDS(ON), Datenrate oder gewünschte Stückzahl.
Für welche Anwendungen eignen sich UTC RS-485- und RS-422-Transceiver?
UTC RS-485- und RS-422-Transceiver eignen sich für industrielle Kommunikation, Steuerungen, Automatisierungstechnik und robuste Datenübertragung. Artikel wie UTRS485, UTRS3088, UTRS458 und UTRS3080 bieten je nach Typ bis zu 1,0 Mbps, bis zu 256 Knoten sowie Funktionen wie Fail-Safe, Hot-Swap und ESD-Schutz.
Gibt es UTC Bausteine für CAN-Bus-Systeme?
Ja. Für CAN-Bus-Anwendungen stehen zum Beispiel UCA82C250 und UCA82C251 zur Verfügung. Die Bausteine arbeiten mit 5 V, unterstützen 1 MBd und sind für differenzielle Kommunikation in Steuerungen, Automatisierungstechnik und industriellen Anwendungen ausgelegt.
Wofür werden UTC MOSFETs in der Leistungselektronik eingesetzt?
UTC MOSFETs kommen unter anderem in Netzteilen, Ladegeräten, Motorsteuerungen und kompakten Power-Designs zum Einsatz. Das Sortiment umfasst Planar-MOSFETs mit 600 V, 650 V und 680 V sowie Split-Gate-Trench-MOSFETs mit niedrigen RDS(ON)-Werten.
Warum sind niedrige RDS(ON)-Werte bei UTC MOSFETs wichtig?
Ein niedriger RDS(ON)-Wert kann Leitverluste reduzieren und die Effizienz einer Schaltung verbessern. Das ist besonders bei kompakten Designs, hohen Strömen und thermisch anspruchsvollen Anwendungen relevant.
