Warum ein Farbdisplay, wenn monochrome TFT-Technologie ausreicht?
Hoher Kontrast, schnelle Bildwechsel und eine klare Darstellung von Messwerten und Statusinformationen – dafür ist nicht immer ein Farbdisplay erforderlich. Monochrome TFT LCD Displays verbinden die Vorteile der aktiven TFT-Ansteuerung mit einer reduzierten Graustufendarstellung. Gegenüber klassischen STN- und DFSTN-Displays ermöglichen sie eine bessere Kontrastdarstellung und schnellere Reaktionszeiten. Der taiwanische Displayhersteller Winstar bietet entsprechende Module in verschiedenen Formaten, mit unterschiedlichen Schnittstellen und optionaler Touchfunktion. Doch wann lohnt sich der Umstieg auf monochrome TFT-Technologie?
Monochrome TFT statt STN: Die technischen Vorteile
Während STN-Displays mit passiver Matrix arbeiten, steuern Dünnschichttransistoren bei monochromen TFT Displays die einzelnen Pixel aktiv an. Das sorgt für eine deutlichere Trennung zwischen hellen und dunklen Bildbereichen sowie schnellere Bildwechsel.
Winstar kombiniert diese Technologie mit folgenden Eigenschaften:
- Hoher Kontrast: Klare Darstellung von Texten, Symbolen und Grafiken.
- Schnelle Reaktionszeiten: Geeignet für häufig wechselnde Messwerte und Statusanzeigen.
- Graustufen: Differenzierte grafische Darstellung ohne Farbausgabe.
- Flexible Schnittstellen: Integration über SPI oder parallele MCU-Schnittstellen.
- Direkte MCU-Anbindung: Bei ausgewählten Modulen ohne zusätzliche externe Display-Controllerplatine.
Anders als bei manchen DFSTN-Anzeigen, deren dunkler Hintergrund leicht violett erscheinen kann, ermöglicht monochrome TFT-Technologie eine neutralere Schwarzdarstellung.
Winstar TFT Displays: Modelle und technische Daten

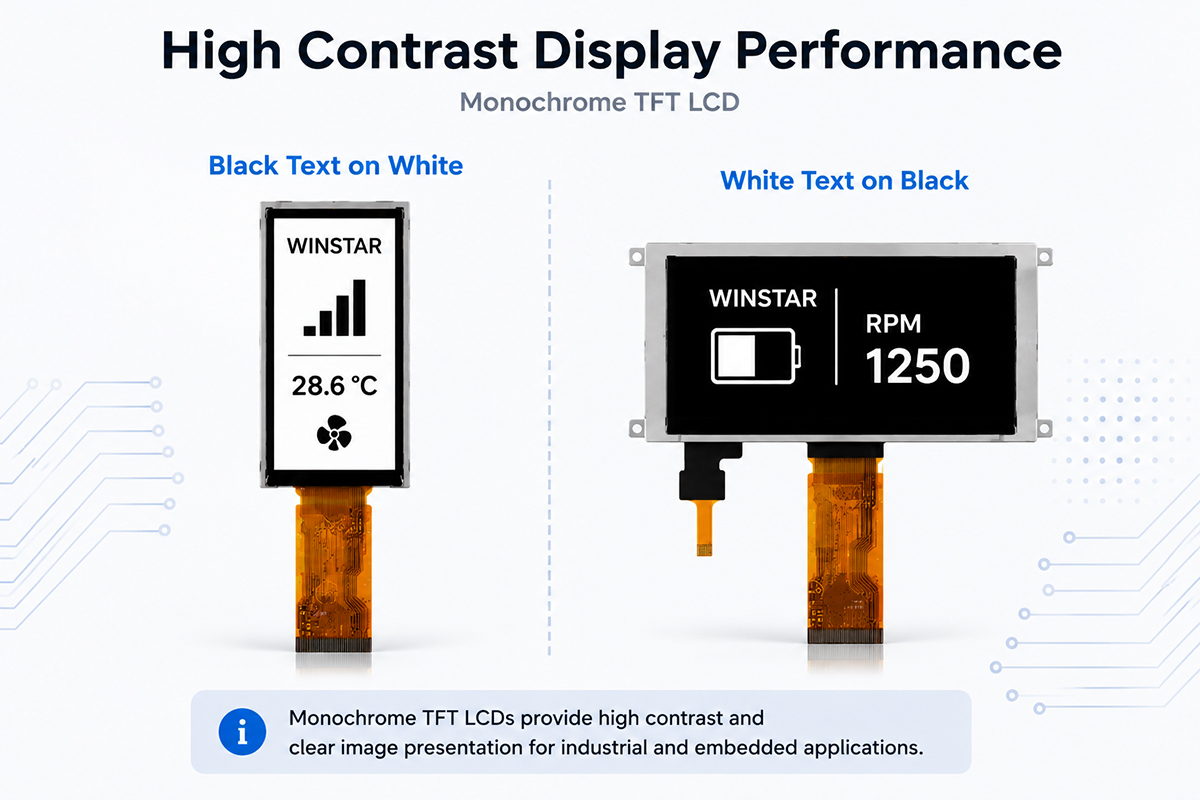

Die monochrome TFT-Serie umfasst kompakte Hochformat- und Breitformatmodule sowie größere Displays mit optionaler Touchbedienung.
| Modell | Größe | Auflösung | Helligkeit | Touch |
|---|---|---|---|---|
| WFN0300A3T0YASNN000 | 3,0″ | 320 × 120 | 450 cd/m² | Nein |
| WF35NTVAJDNN0 | 3,5″ | 240 × 320 | 500 cd/m² | Nein |
| WF57STIACDNN0 | 5,7″ | 320 × 240 | 1.000 cd/m² | Nein |
| WF57STIACDNT0 | 5,7″ | 320 × 240 | 700 cd/m² | Resistiv |
| WF57STIACDNGB | 5,7″ | 320 × 240 | 800 cd/m² | Kapazitiv |
| WF62ATXGRDNN0 | 6,2″ | 640 × 320 | 600 cd/m² | Nein* |
Die Module unterstützen modellabhängig folgende technische Eigenschaften:
| Eigenschaft | Spezifikation |
|---|---|
| Kontrast | ca. 800:1 bis 900:1 |
| Graustufen | 2 / 4 / 16 |
| Schnittstellen | SPI, MCU (8080/6800) |
| Logikversorgung | 3,0–3,6 V |
| Betriebstemperatur | −20 bis +70 °C, modellabhängig bis +80 °C |
| Hintergrundbeleuchtung | LED |
Die WF57-Serie bietet Ausführungen ohne Touch sowie mit resistivem oder kapazitivem Touchpanel. Bei der kapazitiven Variante erfolgt die Touchkommunikation separat über I²C. Weitere Unterschiede betreffen Betrachtungswinkel, Oberflächenbeschichtung und Modulabmessungen.
Einsatz in Industrieelektronik und Embedded Systems
Monochrome TFT LCD Displays eignen sich für Messgeräte, industrielle Steuerungen, Instrumentierung und grafische Bedienoberflächen. Besonders interessant sind sie, wenn eine gut erkennbare Darstellung und schnelle Aktualisierung benötigt werden, Farbinformationen jedoch keinen zusätzlichen Nutzen bieten.
Bei der Integration sind neben Auflösung und Einbaumaßen die Schnittstellen, Versorgung der LED-Hintergrundbeleuchtung und Softwareansteuerung entscheidend. Beim Ersatz eines STN- oder DFSTN-Displays müssen außerdem Pinbelegung und elektrische Kompatibilität geprüft werden, da die Module nicht grundsätzlich direkt austauschbar sind.
FAQ
Was ist der Unterschied zwischen monochromen TFT LCD Displays und STN-Displays?
Monochrome TFT LCD Displays verwenden eine aktive Pixelmatrix, während STN-Displays passiv angesteuert werden. Dadurch bieten TFT-Module einen höheren Kontrast und schnellere Reaktionszeiten. Das ist besonders bei dynamischen Messwerten und grafischen Bedienoberflächen von Vorteil.
Warum ein monochromes TFT Display statt eines Farb-TFT verwenden?
Ein monochromes TFT Display ist sinnvoll, wenn keine Farbdarstellung benötigt wird, aber hoher Kontrast und schnelle Bildwechsel wichtig sind. Es ermöglicht die Darstellung von Texten, Symbolen und Grafiken in unterschiedlichen Graustufen. Typische Einsatzbereiche sind Messgeräte, Steuerungen und industrielle Bedienoberflächen.
Welche Schnittstellen unterstützen die monochromen TFT Displays von Winstar?
Winstar bietet monochrome TFT Displays mit SPI- und MCU-Schnittstellen. Je nach Modell sind serielle oder parallele Ansteuerungsarten verfügbar. Die kapazitive Touchvariante WF57STIACDNGB verwendet zusätzlich I²C zur Kommunikation mit dem Touchcontroller.
Können monochrome TFT Displays herkömmliche STN- oder DFSTN-Displays ersetzen?
Ja, monochrome TFT Displays können eine Alternative zu STN- und DFSTN-Modulen sein, insbesondere bei höheren Anforderungen an Kontrast und Reaktionszeit. Ein direkter Austausch ist jedoch nicht immer möglich. Abmessungen, Schnittstellen, Pinbelegung und elektrische Eigenschaften müssen vor der Integration geprüft werden.
