WCM-Series von Tai-Tech: Effiziente Common Mode Chokes für höchste Ansprüche
Mit den steigenden Anforderungen an moderne Elektronik in Automobilen, Industrieanlagen und Rechenzentren rückt die Filterung elektromagnetischer Störungen immer stärker in den Fokus. Tai-Tech, ein weltweit etablierter Hersteller passiver Bauelemente mit jahrzehntelanger Erfahrung, hat sich in diesem Bereich als zuverlässiger Partner etabliert. Besonders die WCM-Series Common Mode Chokes überzeugen durch hohe Leistungsfähigkeit, kompakte Bauformen und die Erfüllung strengster Qualitätsstandards.
Eigenschaften der WCM-Series
Die WCM-Series ist speziell für Umgebungen mit hohen Belastungen entwickelt worden. Sie deckt ein breites Spektrum ab – von miniaturisierten SMD-Lösungen bis hin zu robusten Varianten für den Automotive-Bereich. Zu den zentralen Eigenschaften gehören:
- Unterstützung von Strömen bis zu 20 A, ideal für Hochlast-Applikationen
- Breites Frequenzband zur effektiven EMI-Unterdrückung
- AEC-Q200 Qualifizierung, RoHS- und REACH-Konformität
- Segmentierte Wicklungsstruktur für verbesserte Hochfrequenz-Performance
- Mehrere Baugrößen und Induktivitätsoptionen verfügbar
Diese Kombination macht die Baureihe zu einer flexiblen Lösung für unterschiedlichste Anwendungen – vom Ladegerät für Elektrofahrzeuge bis hin zu Serverinfrastrukturen.
Typische Anwendungen
Die Einsatzmöglichkeiten der WCM-Series sind vielfältig. Typische Anwendungsfelder sind:
- EV-Ladegeräte und Batteriesysteme
- Stromversorgungen für Rechenzentren und Industrieanlagen
- Automatisierungssteuerungen und industrielle Elektronik
- Automotive-Stromleitungen (DC-Filterung)
Dank ihrer hohen Zuverlässigkeit sind die Common Mode Chokes eine zukunftssichere Wahl für anspruchsvolle Designs.

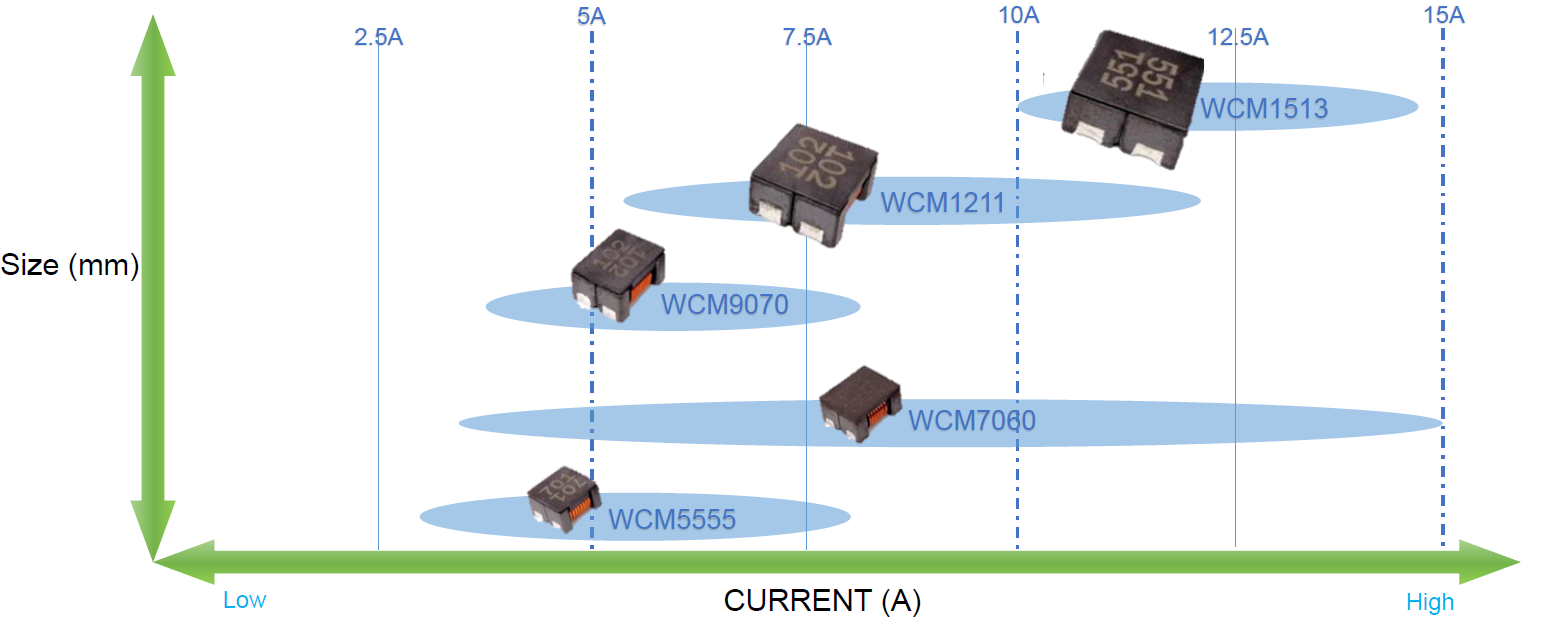

Technische Varianten im Überblick
Hier sind einige Beispiele:
| Serie / Part Number | Impedanz (Ω) @100 MHz | DC-Widerstand (Ω max.) | Nennstrom (mA/A) | Betriebsspannung (Vdc) | Besonderheiten |
|---|---|---|---|---|---|
| WCM1210F2SF-900T02 | 90 | 0,30 | 250 mA | 50 V | Kompakte SMD-Bauform 1,2×1,0×0,9 mm |
| WCM1608F2SNF-251T04 | 250 | 0,28 | 400 mA | 50 V | Miniaturgröße 1,6×0,8×1,1 mm |
| WCM2012F2SF-201T03 | 200 | 0,40 | 300 mA | 50 V | Robustes 2,0×1,2×1,2 mm Design |
| WCM3216F2SF-102T02 | 1000 | 1,00 | 200 mA | 50 V | Hohe Impedanz für starke Filterwirkung |
| WCM3225F2SF-601T10 | 600 | 0,20 | 1000 mA | 50 V | Für mittlere Ströme geeignet |
| WCM4532F2SF-121T30 | 120 | 0,05 | 3000 mA | 50 V | Leistungsstarke 4,5×3,2×2,2 mm Lösung |
| WCM5555FASV-701-LM | 700 | 0,013 | 3,8 A | 80 V | Automotive-Variante, AEC-Q200 qualifiziert |
Diese Übersicht zeigt, dass Tai-Tech für jede Applikation die passende Lösung bereithält – von extrem kleinen Baugrößen bis hin zu Hochstrom-Varianten für den Automotive-Bereich.
Warum die WCM-Series überzeugt
Die Tai-Tech WCM-Series ist mehr als nur ein klassischer Common Mode Choke. Dank innovativer Wicklungsstrukturen, breiter Impedanzbereiche und robuster Bauformen lassen sich EMV-Anforderungen sicher erfüllen. Gleichzeitig bieten die Bauteile höchste Zuverlässigkeit und eine lange Lebensdauer – selbst unter rauen Bedingungen wie Temperaturschwankungen oder mechanischen Belastungen.
