Weniger Kabel, mehr Möglichkeiten: Hybrid-Steckverbinder von Amphenol CONEC

Weniger Leitungen, kompaktere Schnittstellen und klar strukturierte Maschinenkonzepte: Die Hybrid-Steckverbinder von Amphenol CONEC führen Spannungsversorgung und Datenübertragung in nur einer Verbindung zusammen. Das vereinfacht die Verkabelung von Antrieben und Geräten und reduziert zugleich den Platzbedarf. Vier Baugrößen decken unterschiedliche Leistungsklassen ab. Ergänzt wird das System durch mehrere Datenmodule, farblich erkennbare Codierungen, eine robuste Bajonettverriegelung sowie verschiedene Kabel- und Einbauvarianten. Damit bietet CONEC eine vielseitige Einkabel-Lösung für anspruchsvolle industrielle Anwendungen mit hohen Anforderungen an Sicherheit, Flexibilität und zuverlässige Signalübertragung im Betrieb.

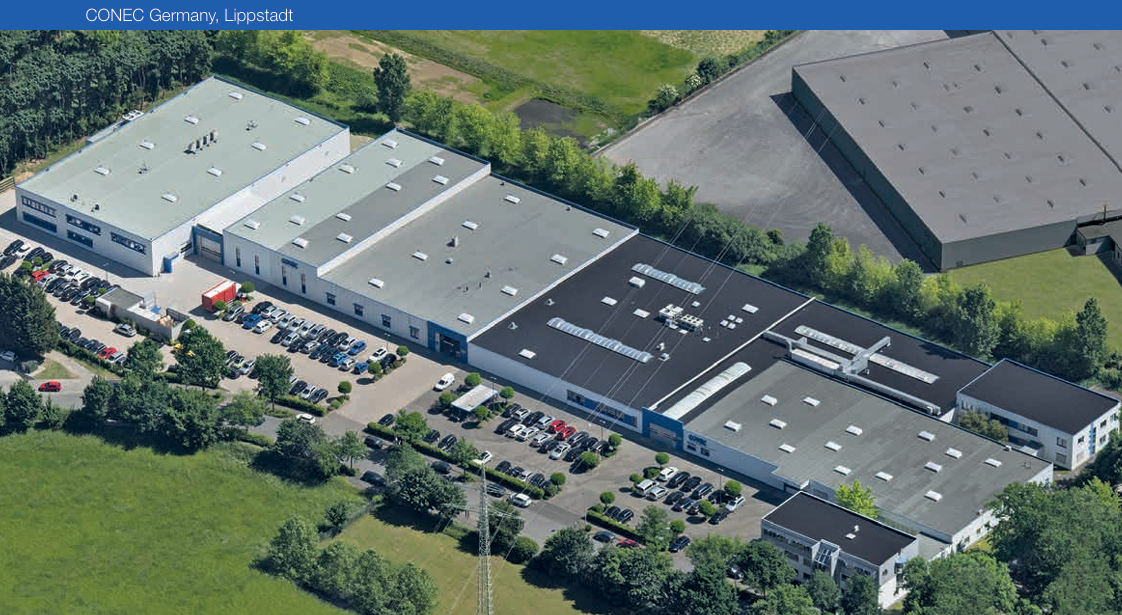

CONEC entwickelt, produziert und vermarktet seit mehr als 40 Jahren hochwertige Steckverbinder, Verbindungs- und Anschlussleitungen sowie Gehäusetechnik. Am Standort Lippstadt bündelt das Unternehmen Forschung und Entwicklung, Werkzeugbau, CNC-Präzisionsdreherei und Kunststoffspritzguss. Als Teil der Amphenol Gruppe verbindet CONEC die Möglichkeiten eines weltweit tätigen Konzerns mit der Flexibilität eines mittelständischen Unternehmens. Die Produkte kommen unter anderem in der Automatisierung, Telekommunikation, Energietechnik, im Maschinenbau, in der Agrarwirtschaft, Medizintechnik, im Transportwesen und in der Luftfahrt zum Einsatz.

Ein Hybrid-System für verschiedene Antriebe und Geräte

Die CONEC Hybrid Steckverbinder kombinieren Power und Daten in einem gemeinsamen Steckverbindersystem. Dadurch entfällt die getrennte Leitungsführung für Energieversorgung und Kommunikation. Das senkt den Verkabelungsaufwand und unterstützt übersichtliche Installationen. Je nach Anwendung stehen die Baugrößen B12, B17, B23 und B40 zur Verfügung. Sie reichen von kompakten Lösungen für kleinere Gleichstromantriebe bis zu Varianten für leistungsstarke Servoantriebe und Geräte mit höherem Energiebedarf.

Die Serie wurde gemäß IEC 61076-2-118 entwickelt. CONEC zählt die Steckverbinder damit zu den ersten Produkten, die den Anforderungen dieser Norm entsprechen. Ziel der Standardisierung ist eine durchgängige Kompatibilität von Geräten, Kabeln und Steckverbindern. Darüber hinaus soll sie stabile Lieferketten, Second-Source-Strategien und nachvollziehbare Kriterien für die Produktzuverlässigkeit unterstützen.

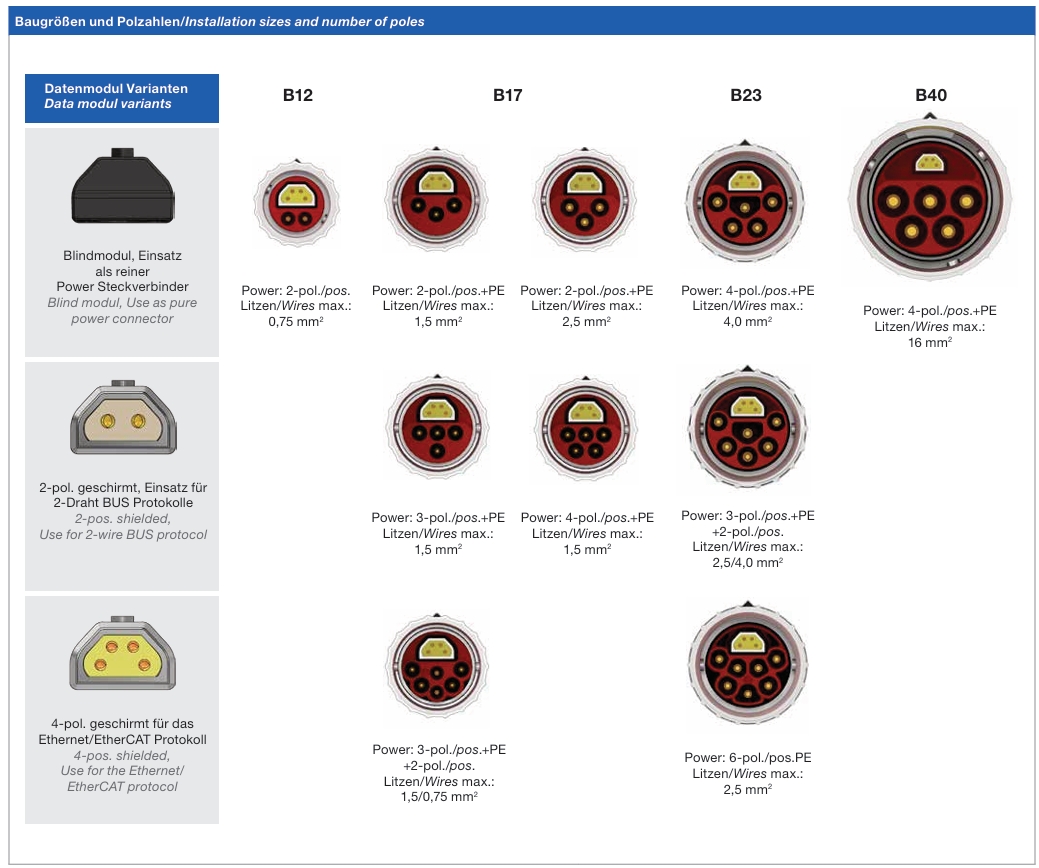

Die Tabelle zeigt die große Bandbreite der Produktfamilie. Bei den Baugrößen B17 und B23 hängen Strombelastbarkeit und Bemessungsspannung vom eingesetzten Leiterquerschnitt ab. Die Schutzart IP67 gilt jeweils im gesteckten Zustand. Für die Datenkontakte nennt der Katalog 4 A bei 40 °C beziehungsweise 1,5 A auf der RJ45-Seite. Ihre Bemessungsspannung beträgt 50 V AC/DC.

Datenmodule, Codierungen und sichere Verriegelung

Für die Datenübertragung bietet CONEC mehrere Modulvarianten. Ein vierpolig geschirmtes Modul ist für Ethernet- und EtherCAT-Protokolle vorgesehen. Für 2-Draht-BUS-Systeme steht eine zweipolig geschirmte Ausführung bereit. Wird keine Datenübertragung benötigt, kann ein Blindmodul eingesetzt werden. Der Steckverbinder arbeitet dann als reine Power-Schnittstelle.

Zu den wichtigen Merkmalen der Steckverbinder gehören:

• mechanisch nicht miteinander steckbare Codierungen,
• visuelle Kennzeichnung durch farbige Ringe,
• mindestens zwei Codierungen je Baugröße,
• sechs Codierungen bei der Baugröße B40,
• schnelle Verbindung durch Bajonettverriegelung,
• optionale Schirmung bei ausgewählten Varianten.

Die mechanische Codierung entsteht durch unterschiedliche Winkelstellungen des Kontaktträgers zum Bajonettverschluss. Auf diese Weise lassen sich Anschlüsse innerhalb einer Maschine eindeutig voneinander trennen. Falsches Zusammenstecken wird konstruktiv verhindert. Die farbigen Ringe erleichtern zusätzlich die Zuordnung bei Installation, Wartung und Austausch.

Varianten für Leitung, Montage und Geräteeinbau

Amphenol CONEC bietet die Hybrid-Steckverbinder als umspritzte, feldkonfektionierbare und geräteseitige Ausführungen an. Dadurch können Sie das System an Fertigungsprozess, Einbauraum und Wartungskonzept anpassen.

Umspritzte Anschluss- und Verbindungsleitungen sind in verschiedenen Standardlängen erhältlich. Sie werden elektrisch geprüft. Die Prüfung umfasst auch die Übertragungseigenschaften nach IEC 11801 Cat 5e. Darüber hinaus sind die Ausführungen manipulationssicher aufgebaut und werden über die Bajonettverriegelung schnell verbunden.

Feldkonfektionierbare Steckverbinder ermöglichen die Montage direkt an der Maschine. Speziell für diese Steckverbinder hergestellte Leitungen erleichtern die Installation. Auch hier sorgt der Bajonettverschluss für eine schnelle und sichere Verbindung.

Für den Geräteeinbau stehen Einbauflansche in sieben Bauformen zur Verfügung. Das Sortiment umfasst Ausführungen für die Vorderwand- und Hinterwandmontage, jeweils kurz oder lang aufbauend. Hinzu kommen kurze und lange Vierkantflansche sowie ein gewinkelter, drehbarer Einbauflansch.

Die Baugröße B12 eignet sich für kompakte Anwendungen mit zwei Powerkontakten und bis zu vier Datenkontakten. B17 erweitert den Leistungsbereich und bietet unterschiedliche Polbilder bis 4+PE. B23 erreicht bei einem Leiterquerschnitt von 4 mm² eine Strombelastbarkeit von 26 A bei 40 °C. Für Anwendungen mit hohem Leistungsbedarf steht B40 mit 4+PE-Powerkontakten, 600 V AC/DC und 64 A bei 40 °C bereit. Neben Einbauflanschen sind die vier Baugrößen jeweils als konfektionierbare oder umspritzte Steckverbinder verfügbar. Weitere Varianten und Leitungslängen können laut Katalog angefragt werden.
