X-Lok Micro Size: schnelle Push-Lock-Verbindung als M8-Alternative

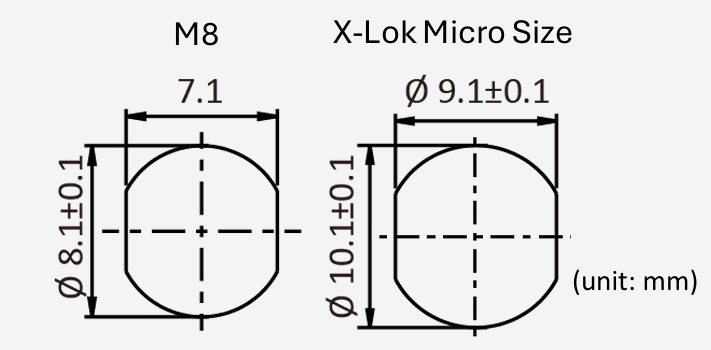

Was tun, wenn ein klassischer M8-Steckverbinder für den verfügbaren Bauraum zu groß oder die Verschraubung im Montageprozess zu aufwendig ist? Mit dem X-Lok Micro Size bietet Amphenol LTW einen kompakten Push-Lock Connector als Alternative zum M8-Panelausschnitt. Die Serie ist für die Übertragung von Leistung, Signalen und Daten ausgelegt und verbindet eine federbelastete Push-Lock-Verriegelung mit hör- und fühlbarer Rückmeldung. Doch welche technischen Eigenschaften sind für die Integration in Geräte und Systeme besonders relevant?
X-Lok Micro Size mit Push-Lock-Verriegelung
Der X-Lok Micro Size von Amphenol LTW ist als kompakte Alternative zu klassischen M8-Steckverbindern konzipiert. Die Verbindung wird durch einfaches Einstecken verriegelt. Eine hör- und fühlbare Rückmeldung signalisiert den korrekten Steckvorgang. Blind-Mating erleichtert zusätzlich die Montage an schwer einsehbaren Positionen.
Für die mechanische Integration stehen unterschiedliche Backshell-Formen zur Verfügung. Die Serie ist ungeschirmt ausgeführt und deckt mehrere Kontaktzahlen sowie A-, B- und D-Codierungen ab.
Technische Daten
| Merkmal | Wert |
|---|---|
| Kontakte | 2 bis 8 |
| Codierungen | A, B, D |
| Nennstrom | 1,5 bis 5 A |
| Betriebsspannung | bis 50 V AC / 60 V DC |
| Temperaturbereich | -40 bis +105 °C |
| Schutzart | IP68, abhängig von Ausführung und Steckzustand |
| Steckzyklen | 1.000 |
| Kontaktwiderstand | max. 10 mΩ |
| Einsteck-/Abzugskraft | max. 30 N |
| Paneldicke | max. 4,5 mm |
| Backshell | rund, quadratisch, hexagonal |
| Material | Kunststoff, ungeschirmt |
| Zertifizierung | UL1977 / UL2238 recognized |
| Brennbarkeit | UL94V-0 |
Varianten und Anwendungen
Die Produktfamilie umfasst A-, B- und D-Codierungen mit verschiedenen Kontaktzahlen. Einige Ausführungen sind laut Hersteller auf Anfrage vorgesehen.
Als Einsatzbereiche nennt Amphenol LTW unter anderem LED-Beleuchtung, Transporttechnik, Medizintechnik und industrielle Automation. Der X-Lok Micro Size eignet sich damit vor allem für Anwendungen, bei denen eine kompakte Bauform, schnelle Verriegelung und sichere Montage im Vordergrund stehen.
FAQ
Was ist der X-Lok Micro Size Push-Lock Connector?
Der X-Lok Micro Size ist ein kompakter PUSH-LOCK CONNECTOR von Amphenol LTW. Er ist als Alternative zu klassischen M8-Steckverbindern ausgelegt und wird durch einfaches Einstecken verriegelt.
Welche Vorteile bietet die Push-Lock-Verriegelung?
Die Push-Lock-Verriegelung ermöglicht eine schnelle Verbindung ohne Verschraubung. Eine hör- und fühlbare Rückmeldung signalisiert den korrekten Steckvorgang, während Blind-Mating die Montage an schlecht einsehbaren Stellen erleichtert.
Welche Varianten gibt es beim X-Lok Micro Size?
Die Produktfamilie umfasst A-, B- und D-Codierungen mit unterschiedlichen Kontaktzahlen. Einige Ausführungen sind laut Hersteller auf Anfrage vorgesehen.
Für welche Anwendungen eignet sich der X-Lok Micro Size?
Amphenol LTW nennt LED-Beleuchtung, Transporttechnik, Medizintechnik und industrielle Automation als Einsatzbereiche. Der Steckverbinder ist besonders für Anwendungen interessant, bei denen kompakte Abmessungen und eine schnelle, sichere Verbindung gefragt sind.
