  • YJ präsentiert Low Power SCR & TRIAC für Leakage Protection

    Mit den neuen Low Power SCR & TRIAC für Leakage Protection bringt Yangzhou Yangjie leistungsstarke Bauelemente auf den Markt, die speziell für Sicherheitsanwendungen entwickelt wurden. Die Produkte überzeugen durch kompaktes Design, niedrigen Triggerstrom und hohe Sperrspannungen. Damit eignen sie sich optimal für den Einsatz in Leckageschutzsystemen, Sensorsteuerungen und modernen Schaltern. Entwickler profitieren von platzsparenden Packages und einfacher Integration in PCB-Layouts.

    Yangzhou Yangjie im Überblick

    Yangzhou Yangjie ist ein weltweit führender Hersteller von Halbleiterbauelementen mit Fokus auf Leistungselektronik, Schutzschaltungen und Dioden. Das Unternehmen kombiniert Forschung, Entwicklung und Fertigung, um innovative Produkte für verschiedenste Branchen bereitzustellen. Mit langjähriger Erfahrung bietet Yangjie Lösungen, die gleichermaßen auf Effizienz, Qualität und Zuverlässigkeit setzen.

    Fokus auf Leckageschutz

    Die neuen Bauelemente von Yangjie sind in SOT-89 und SOT-223 Packages verfügbar. Sie zeichnen sich durch geringe Bauhöhe, hohe Zuverlässigkeit und sehr niedrigen Triggerstrom aus.

    Besondere Merkmale

    • Verfügbar als SCR (mit Gleichrichterbrücke) und TRIAC (direkter AC-Schalter)
    • Sehr niedriger Triggerstrom, meist unter 10 mA
    • Sperrspannung bis 900 V für AC-Netze bis 220 VAC
    • Verlustleistung bei 1 A Stromaufnahme ca. 1,5 W
    • Thermisches Design: für SOT-223 mindestens 50 mm² Kupferfläche empfohlen
    • Platzbedarf: SOT-223 < 48,91 mm², SOT-89 nur 1,6 mm Höhe

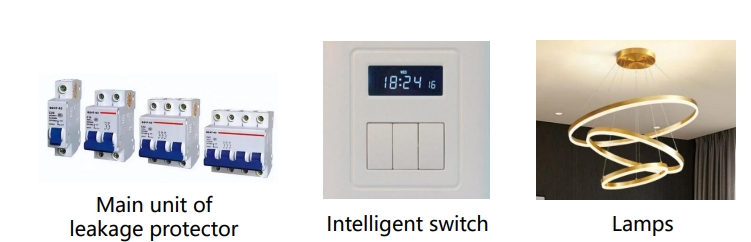

    Typische Anwendungen

    Die Produktreihe ist für eine Vielzahl von Einsätzen geeignet:

    • Hauptmodule in Leckageschutzschaltern
    • Intelligente Schalter und Sensorik
    • Beleuchtungssysteme
    • Batteriebetriebene Geräte mit niedrigem Stromverbrauch

    Erweiterte Einsatzmöglichkeiten

    Neben klassischen Leckageschutzschaltern finden die neuen Bauteile von Yangzhou Yangjie auch in zahlreichen weiteren Anwendungen Verwendung. Typische Beispiele sind Ladegeräte für Haushaltsgeräte, elektronische Steuerungen in der Gebäudetechnik, Netzteile für Kleinverbraucher sowie Schutzelektronik in Smart-Home-Lösungen. Auch in der industriellen Automatisierung können die kompakten Bauelemente überzeugen, da sie dort eine zuverlässige Trennung und sichere Steuerung von Lasten ermöglichen. Durch ihre hohe Spannungsfestigkeit und den geringen Triggerstrom sind sie zudem ideal für batteriebasierte Systeme geeignet, die gleichzeitig energieeffizient und robust ausgelegt sein müssen.

    Low Power SCR&TRIAC for Leakage Protect

    Produkttabelle

    Product NamePackageVDRM (V)ITRMS (A)IGTⅠ max (mA)IGTⅡ max (mA)IGTⅢ max (mA)IGTⅣ max (mA)Tj_max (℃)
    YC0810S2SOT-22380010.2///125
    ACY0810S2SOT-223800155510125
    YC0910S2SOT-22390010.2///125
    YC0810S3SOT-8980010.2///125
    ACY0810S3SOT-89800155510125
    YC0910S3SOT-8990010.2///125

    Vorteile für Entwickler

    • Kompakte Bauform und flexibles Design
    • Zuverlässige Performance bei 220 VAC Anwendungen
    • Minimaler Triggerstrom spart Energie
    • Einfache Integration in bestehende Systeme
    • Breite Auswahl an Varianten für unterschiedliche Anforderungen
