Zuverlässiger Schutz für Hochleistungsnetzteile: Sperr-Gleichrichterdioden gegen Rückstrom von Yangzhou Yangjie Electronic Technology Co.,Ltd.
Die Anforderungen an moderne Hochleistungsnetzteile steigen stetig. Gleichzeitig wächst der Bedarf an zuverlässigen Schutzmechanismen gegen Fehlströme und unerwünschte Rückspeisung. Mit den neuen Sperr-Gleichrichterdioden gegen Rückstrom von Yangzhou Yangjie Electronic Technology Co.,Ltd. stehen leistungsfähige Bauelemente zur Verfügung, die speziell für anspruchsvolle Anwendungen entwickelt wurden. Die Bauteile kombinieren hohe Stromtragfähigkeit mit robuster Bauweise und eignen sich besonders für industrielle Stromversorgungen, Energiespeichersysteme und Ladeinfrastrukturen.
Kurzvorstellung des Herstellers
Yangzhou Yangjie Electronic Technology Co., Ltd. ist ein etablierter Hersteller von Halbleiterlösungen mit Fokus auf Leistungsdioden, Gleichrichter und diskrete Bauelemente. Das Unternehmen setzt auf ausgereifte Fertigungstechnologien und zuverlässige Chipprozesse. Besonders im Bereich der Leistungselektronik bietet Yangjie robuste Produkte für industrielle Anwendungen mit hohen Anforderungen an Effizienz und Lebensdauer.
Neue Sperr-Gleichrichterdioden gegen Rückstrom für Hochleistungsanwendungen
Die vorgestellten Dioden wurden gezielt für den Einsatz in Hochleistungsnetzteilen entwickelt. Sie basieren auf einer GPP-Chiptechnologie, die für stabile elektrische Eigenschaften und eine hohe Zuverlässigkeit sorgt .

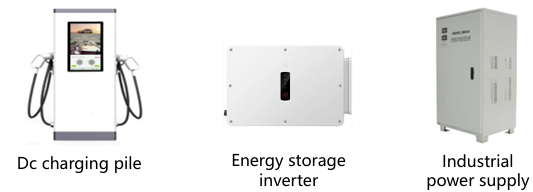

Darüber hinaus ermöglichen die Bauelemente eine maximale Sperrschichttemperatur von bis zu 150 °C und erfüllen moderne Umweltstandards wie RoHS. Typische Einsatzbereiche sind:
- DC-Ladesäulen
- Energiespeicher-Wechselrichter
- Industrielle Stromversorgungen
Technologische Merkmale im Überblick
Die Sperr-Gleichrichterdioden überzeugen durch eine Kombination aus elektrischer Leistungsfähigkeit und mechanischer Robustheit. Zu den wichtigsten Eigenschaften zählen:
- TO-247AC Gehäuse mit sehr guter Wärmeableitung
- Hohe Stoßstromfestigkeit
- Geringe mechanische Belastung durch optimierten Fertigungsprozess
- Guard-Ring-Technologie für erhöhte Zuverlässigkeit
- Temperaturbeständiges Epoxidmaterial für mehr Stabilität
Diese Eigenschaften sorgen für einen sicheren Betrieb auch unter anspruchsvollen Bedingungen.
Produktübersicht: 90EPS16, 90EPS19 und 90EPS22
Die Serie umfasst drei Varianten mit unterschiedlichen Sperrspannungen, jedoch identischem Stromniveau von 90 A. Die folgende Tabelle zeigt die wichtigsten Kenndaten:
| Typ | VRRM (V) | Io (A) | IFSM (A) | VF (V) | IR @25°C (µA) | Tj (°C) |
|---|---|---|---|---|---|---|
| 90EPS16 | 1600 | 90 | 1400 | 1.3 | 10 | 150 |
| 90EPS19 | 1900 | 90 | 1400 | 1.3 | 10 | 150 |
| 90EPS22 | 2200 | 90 | 1200 | 1.5 | 10 | 150 |
Detailbetrachtung der einzelnen Typen
90EPS16
Diese Variante bietet eine maximale Sperrspannung von 1600 V bei einem Dauerstrom von 90 A. Besonders hervorzuheben ist der hohe Stoßstrom von 1400 A sowie eine stabile Durchlassspannung von bis zu 1,3 V . Dadurch eignet sich der Typ ideal für Anwendungen mit starken Lastspitzen.
90EPS19
Mit einer erhöhten Sperrspannung von 1900 V erweitert dieser Typ den Einsatzbereich in Richtung höherer Spannungsanforderungen. Auch hier bleibt der Stoßstrom bei 1400 A konstant, was eine hohe Robustheit gegenüber transienten Belastungen garantiert .
90EPS22
Die leistungsstärkste Variante erreicht eine Sperrspannung von 2200 V. Trotz leicht reduziertem Stoßstrom von 1200 A bietet sie eine sehr hohe Spannungsfestigkeit und ist damit optimal für Hochspannungsanwendungen geeignet .
Elektrische und thermische Leistungsfähigkeit
Alle drei Dioden basieren auf einem identischen Gehäusekonzept (TO-247AC), das eine effiziente Wärmeabfuhr ermöglicht. Die thermische Widerstandszahl zwischen Sperrschicht und Gehäuse liegt typischerweise bei nur 0,2 °C/W .
Zusätzlich überzeugen die Bauelemente durch:
- Niedrige Leckströme (max. 10 µA bei 25 °C)
- Hohe Temperaturbeständigkeit (-55 °C bis +150 °C)
- Stabile Kapazitätswerte für zuverlässigen Betrieb
Diese Parameter tragen wesentlich zur langfristigen Stabilität in anspruchsvollen Systemen bei.
Vorteile für moderne Stromversorgungssysteme
Die Kombination aus hoher Spannungsfestigkeit, robustem Design und zuverlässiger Fertigungstechnologie bietet klare Vorteile:
- Verbesserter Schutz vor Rückstrom und Fehlpolung
- Hohe Betriebssicherheit auch unter extremen Bedingungen
- Lange Lebensdauer durch robuste Materialien
- Flexibilität durch verschiedene Spannungsvarianten
Damit lassen sich sowohl bestehende Designs optimieren als auch neue Anwendungen effizient realisieren.
Mit den neuen Sperr-Gleichrichterdioden gegen Rückstrom erweitert Yangzhou Yangjie sein Portfolio um leistungsstarke Lösungen für moderne Hochleistungsnetzteile. Die Modelle 90EPS16, 90EPS19 und 90EPS22 kombinieren hohe elektrische Leistungsfähigkeit mit zuverlässiger Technologie und sind optimal für anspruchsvolle Anwendungen in der Leistungselektronik geeignet.
