  • Leistungsstark und kompakt: Das neue 60-Ampere-Miniaturleistungsrelais AZ160 von ZETTLER

    Mit dem neuen AZ160 präsentiert ZETTLER ein besonders kompaktes und leistungsstarkes Miniaturleistungsrelais für anspruchsvolle Anwendungen. Entwickelt für hohe Ströme von bis zu 60 A, überzeugt das Relais durch seine platzsparende Bauweise und hohe Schaltleistung – ideal für moderne Anwendungen in Industrie, Gebäudetechnik und Elektromobilität.


    ZETTLER – Kompetenz in elektromechanischer Präzision

    ZETTLER electronics GmbH – ein Unternehmen der ZETTLER Group – mit Sitz in Puchheim bei München ist ein international tätiger Hersteller und Anbieter elektromechanischer Komponenten und Baugruppen. Das breite Produktspektrum umfasst Relais, Magnetics, LCD-Module, Schalter und Lüfter – entwickelt für unterschiedlichste Branchen und Einsatzbereiche.


    Das AZ160 auf einen Blick – kompakt, robust und leistungsfähig

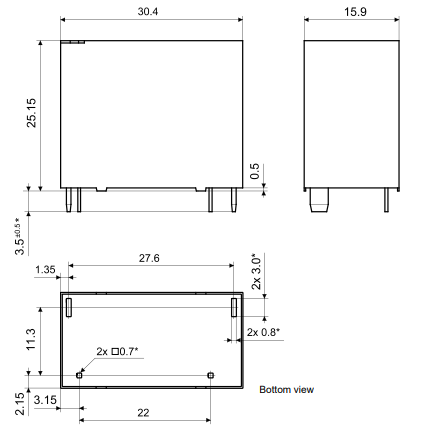

    Das AZ160 vereint hohe Stromtragfähigkeit mit kompakter Bauform (nur ca. 30 × 15 mm) und eignet sich perfekt für Applikationen mit hoher Einschaltlast. Dank der starken Trennung zwischen Steuer- und Lastkreis erfüllt es höchste Sicherheitsanforderungen.

    news zettler AZ160 dimentions

    Technische Highlights:

    MerkmalWert
    Nennstrombis zu 60 A bei 277 VAC
    Kontaktkonfiguration1 Wechsler oder 1 Schließer
    Spulenspannungen5–48 VDC (je nach Ausführung)
    KontaktmaterialAgSnO₂
    Isolationsabstand≥ 6 mm (VDE-konform)
    ÜberspannungskategorieIII
    Temperaturbereich–40 °C bis +85 °C
    Flammwidrigkeit GehäuseUL 94 V-0

    Vorteile des ZETTLER AZ160

    • Hohe Belastbarkeit bei geringem Platzbedarf
    • Geeignet für Lasten bis 60 A, z. B. Heizungen, Motoren, Ladegeräte
    • Hervorragende Isolation für sichere Trennung von Steuer- und Lastkreis
    • Robustes Gehäuse nach VDE/UL-Vorgaben
    • Kompakte Bauform für platzkritische Designs
    • Verschiedene Spulenausführungen für flexible Integration
    news zettler AZ160 foto

    Typische Anwendungsbereiche

    Das AZ160-Relais ist vielseitig einsetzbar:

    • Elektroladesäulen und Wallboxen
    • Gebäudeautomatisierung (HVAC, Lichtsteuerung)
    • Industriesteuerungen und Maschinenbau
    • Photovoltaik-Wechselrichter
    • Elektroheizungen und Warmwasserbereiter
    • Intelligente Stromnetze (Smart Grids)

    Erweiterte Einsatzmöglichkeiten und Designvorteile

    Das AZ160 eignet sich auch ideal für den Einsatz in intelligenten Stromnetzen, wo zuverlässiges Schalten hoher Lasten bei begrenztem Platz entscheidend ist. Besonders in Zeiten wachsender Energieeffizienzanforderungen bietet das Relais eine zukunftssichere Lösung für energieintensive Anwendungen.

    Ein weiterer Vorteil ist die lange elektrische Lebensdauer: Durch das robuste Kontaktmaterial AgSnO₂ und die optimierte Kontaktgeometrie wird eine hohe Schaltfestigkeit erreicht, selbst bei häufigem Ein- und Ausschalten unter Volllastbedingungen.


    Variantenvielfalt für flexible Integration

    Das AZ160 ist in verschiedenen Ausführungen erhältlich, um den unterschiedlichsten Anforderungen gerecht zu werden. So stehen Varianten mit unterschiedlichen Spulenspannungen (z. B. 5 V, 12 V, 24 V und 48 V) sowie mit Schließer- oder Wechslerkontakten zur Verfügung. Dank standardisierter Rastermaße lässt sich das Relais problemlos in bestehende Designs integrieren.


    Qualitäts- und Sicherheitsstandards

    Wie alle Produkte von ZETTLER erfüllt auch das AZ160 strenge internationale Normen – darunter UL, VDE und RoHS-Konformität. Die Produktion erfolgt nach zertifizierten Prozessen mit strengen End-of-Line-Tests, um maximale Zuverlässigkeit sicherzustellen.


    Umweltbewusst und zukunftssicher

    Mit Blick auf Nachhaltigkeit ist das AZ160 so konstruiert, dass es energieeffizient und langlebig ist. Die geringe Eigenerwärmung bei Dauerlast schont nicht nur das Relais selbst, sondern auch angrenzende Komponenten auf der Platine – ein wichtiger Faktor bei kompakt gebauten Steuereinheiten.
