  • Kompakte Leistung mit Schutzklasse IP68 – der RCA1913 Series Rocker Switch von E-Switch

    Mit der RCA1913 Series erweitert E-Switch sein umfangreiches Portfolio an zuverlässigen Schaltlösungen um eine neue, vollständig abgedichtete Wippschalter-Serie. Diese Baureihe überzeugt durch hohe elektrische Belastbarkeit, flexible Anschlussmöglichkeiten und ein robustes Design, das auch unter anspruchsvollen Bedingungen präzise Schaltvorgänge ermöglicht. Dank der Schutzklasse IP68 und UL/ENEC-Zertifizierungen bietet der RCA1913 eine sichere, langlebige und zugleich wirtschaftliche Lösung für unterschiedlichste Anwendungen.

    Über E-Switch

    E-Switch wurde 1979 gegründet und zählt heute zu den führenden Herstellern von elektromechanischen Schaltern weltweit. Das Unternehmen mit Hauptsitz in Minneapolis (USA) ist international mit Niederlassungen in Asien und Europa vertreten. Das Produktportfolio umfasst Taster, Rocker-, Toggle-, Slide-, Anti-Vandal-, Dreh- und Not-Aus-Schalter sowie viele weitere Varianten. E-Switch steht für Qualität, Innovation und Kundennähe – unterstützt durch ein globales Netzwerk aus Technikern, Vertriebsingenieuren und lokalen Ansprechpartnern, die schnelle Unterstützung bei Design- und Musteranfragen bieten.

    Leistungsstarke Wippschalter für vielseitige Anwendungen

    Die RCA1913 Series Rocker Switches sind für SPST– oder SPDT-Kontaktanordnungen erhältlich und decken ein breites Einsatzspektrum ab. Sie wurden entwickelt, um in industriellen, medizinischen, Audio/Video- sowie Haushaltsanwendungen zuverlässig zu funktionieren. Mit elektrischen Nennwerten bis zu 16 A bei 250 VAC oder 30 VDC und einer Lebensdauer von bis zu 10.000 Schaltzyklen bietet diese Serie hohe Belastbarkeit und lange Lebensdauer – bei gleichzeitig kompakter Bauform.

    Besondere Merkmale:

    • Vollständig abgedichtet (IP68) für den Einsatz in feuchten oder staubigen Umgebungen
    • UL- und ENEC-zertifizierte elektrische Werte bis 16 A
    • SPST oder SPDT-Konfigurationen verfügbar
    • 19 × 13 mm Panel Cutout für einfache Integration
    • Mehrere Anschlussoptionen: Quick Connect (0,187″), Lötanschluss, PC-Pins, abgewinkelte PC-Pins oder 300 mm Litzen
    • Anpassbares Design: Gehäuse- und Betätigerfarben, Markierungen und Symbole frei wählbar
    • Hohe Sicherheit dank 1.500 VAC Dielektrischer Festigkeit und 100 MΩ Isolationswiderstand

    Technische Daten

    MerkmalBeschreibung
    Elektrische Werte16(8) A 125/250 VAC • 10(4) A 125/250 VAC • 16 A 30 VDC
    Elektrische Lebensdauer10.000 Zyklen
    Kontaktwiderstand≤ 20 mΩ
    Isolationswiderstand≥ 100 MΩ bei 500 VDC
    Durchschlagsfestigkeit1.500 VAC für 1 Minute
    SchutzartIP68 (vollständig abgedichtet)
    Panelausschnitt19 × 13 mm
    KontaktanordnungSPST / SPDT
    MaterialienGehäuse: Nylon 66 UL94V-2 • Betätiger: PC/Nylon 66 UL94V-2
    Betriebstemperatur0 °C … 55 °C
    ZulassungenUL E194579 / ENEC 05335-A1

    Datenblatt herunterladen

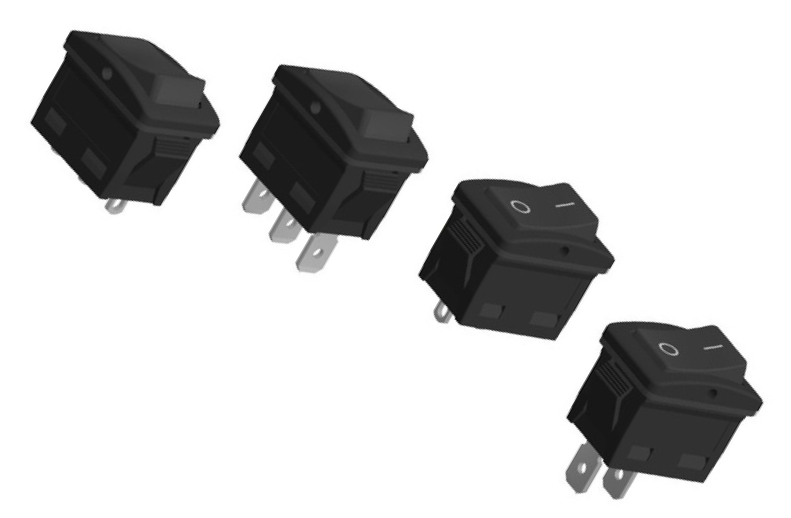

    news e-switch für 07.10 1

    Typische Einsatzbereiche

    Mit seinen vielseitigen Spezifikationen und der robusten Abdichtung ist der RCA1913 Series Rocker Switch ideal für anspruchsvolle Einsatzgebiete wie:

    • Industrie-Steuerungen und Maschinenbedienfelder
    • Audio/Video-Technik und Broadcast-Systeme
    • Medizinische Geräte mit hohen Sicherheitsanforderungen
    • Haushalts- und Küchengeräte
    • Instrumentierung und Prüfgeräte

    Anpassbare Optionen für individuelle Designs

    E-Switch bietet die RCA1913-Serie in mehreren Varianten, die sich exakt an die Designanforderungen des Endprodukts anpassen lassen. Kunden können zwischen verschiedenen Gehäuse- und Betätigerfarben (Schwarz, Weiß, Rot) sowie verschiedenen Markierungen (z. B. On/Off, I/O vertikal/horizontal, Punkt) wählen. Auch die Anschlussart – von Schnellverbindern über Lötanschlüsse bis zu 300 mm Drahtleitungen – kann frei bestimmt werden.

    Fazit

    Die RCA1913 Series Rocker Switches von E-Switch vereinen Robustheit, Sicherheit und Flexibilität in einem kompakten Design. Dank IP68-Abdichtung, zertifizierten elektrischen Werten und zahlreichen Anpassungsmöglichkeiten bieten sie eine wirtschaftliche und zuverlässige Lösung für viele Anwendungsbereiche – vom Industrieeinsatz bis zur modernen Medizintechnik.
