Neue 40-W-AC/DC-Module mit OVC III: ZETTLER erweitert Portfolio um die ZPO40SXX00WN Serie
Für industrielle Elektroniksysteme ist eine zuverlässige und effiziente Stromversorgung entscheidend. Gleichzeitig steigen die Anforderungen an Sicherheit, Energieeffizienz und kompakte Bauformen. Mit der neuen ZPO40SXX00WN SMPS-Serie stellt ZETTLER eine leistungsfähige Lösung für moderne Anwendungen vor. Die PCB-montierten AC/DC-Module liefern 40 W Ausgangsleistung, unterstützen einen weiten Eingangsspannungsbereich und erfüllen die Anforderungen der Überspannungskategorie OVC III für Anwendungen bis 2000 m Höhe. Damit eignen sie sich besonders für industrielle und energiebezogene Systeme mit erhöhten Sicherheitsanforderungen.
ZETTLER – Erfahrung in elektronischen Komponenten
Die ZETTLER electronics blickt auf mehr als ein Jahrhundert Erfahrung in der deutschen Präzisionstechnik zurück. Das Unternehmen entwickelt, produziert und vertreibt elektronische Komponenten für zahlreiche Industriebereiche weltweit. Dabei verbindet ZETTLER technische Kompetenz mit globaler Präsenz und umfangreichen Entwicklungsressourcen.
Das Portfolio umfasst unter anderem:
- Relais
- Magnetics-Komponenten
- Stromversorgungen
- Displays
- weitere elektronische Bauteile für industrielle Anwendungen
Mit diesem Know-how entwickelt ZETTLER robuste und zuverlässige Lösungen für moderne Elektroniksysteme.

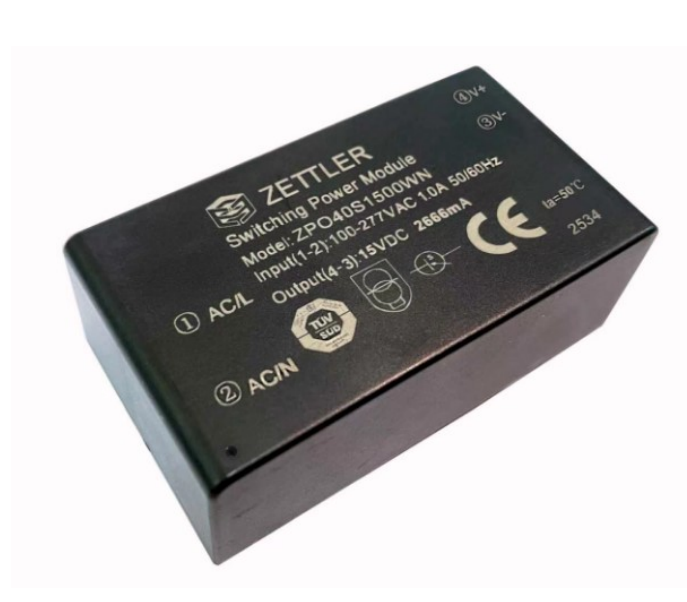

ZPO40SXX00WN – Kompakte AC/DC-Schaltnetzteile für Leiterplatten
Die neue ZPO40SXX00WN-Serie ist ein PCB-montiertes Switching-Power-Module mit einer Ausgangsleistung von 40 W. Die Stromversorgungsmodule wurden für eine einfache Integration in elektronische Systeme entwickelt und kombinieren eine kompakte Bauform mit einem breiten Eingangsspannungsbereich.
Die Module unterstützen:
- AC-Eingangsspannung: 85 – 305 VAC
- DC-Eingangsspannung: 100 – 430 VDC
- Frequenzbereich: 47 – 63 Hz
- Niedriger Standby-Verbrauch: typ. 0,3 W bei 230 VAC
- Umgebungstemperaturbereich: −40 °C bis +85 °C
Die Netzteile verfügen außerdem über integrierte Schutzfunktionen wie Überstrom-, Überspannungs- und Kurzschlussschutz.
Dank dieser Eigenschaften eignen sich die Module für verschiedenste industrielle Anwendungen und Systeme mit hohen Anforderungen an Stabilität und Sicherheit.
OVC III-Rating für industrielle Anwendungen
Ein besonderes Merkmal der neuen Serie ist die Unterstützung der Überspannungskategorie OVC III gemäß EN IEC 61558. Diese Einstufung erlaubt den Einsatz in Anwendungen bis zu einer Höhe von 2000 m.
Darüber hinaus sind Anwendungen gemäß OVC II sogar bis zu einer Höhe von 5000 m möglich.
Die Serie bietet außerdem eine Isolation von 4200 VAC zwischen Eingang und Ausgang sowie eine Class-II-Konstruktion zum Schutz vor elektrischem Schlag. ZPO40SXX00WN
Diese Eigenschaften sorgen für ein hohes Maß an Sicherheit und Zuverlässigkeit in anspruchsvollen Umgebungen.
Technische Eigenschaften der SMPS-Module
Die ZPO40SXX00WN-Module wurden für stabile und effiziente Energieversorgung in elektronischen Systemen entwickelt. Wichtige Leistungsdaten sind:
- Ausgangsleistung: 40 W
- Ausgangsspannungsgenauigkeit: ±2 %
- Leitungsregelung: ±0,5 %
- Lastregelung: ±1 %
- Ripple & Noise: < 150 mV
- Wirkungsgrad: bis zu 89 %
- Start-Up-Zeit: max. 3 s
- Hold-Up-Zeit: 50 ms bei 230 VAC
Die Module besitzen außerdem eine MTBF von mindestens 500.000 Stunden gemäß MIL-HDBK-217F (25 °C).
Diese technischen Eigenschaften ermöglichen einen zuverlässigen Betrieb auch in anspruchsvollen industriellen Anwendungen.
Modellübersicht der ZPO40SXX00WN Serie
Die Serie ist mit unterschiedlichen Ausgangsspannungen verfügbar, sodass sich verschiedene Anwendungen flexibel realisieren lassen.
| Modell | Ausgangsleistung | Ausgangsspannung | Strom | Wirkungsgrad |
|---|---|---|---|---|
| ZPO40S1200WN | 40 W | 12 VDC | 3330 mA | 89 % |
| ZPO40S1500WN | 40 W | 15 VDC | 2666 mA | 89 % |
| ZPO40S1800WN | 40 W | 18 VDC | 2222 mA | 89 % |
| ZPO40S2400WN | 40 W | 24 VDC | 1670 mA | 89 % |
| ZPO40S4800WN | 40 W | 48 VDC | 833 mA | 88 % |
Alle Varianten bieten eine maximale Ripple- und Noise-Spannung von unter 150 mV sowie ein Gewicht von etwa 110 g.
Sicherheit, EMV und Zuverlässigkeit
Die ZPO40SXX00WN-Serie erfüllt wichtige internationale Sicherheits- und EMV-Standards. Dazu gehören unter anderem:
- UL / EN 62368-1
- EN 61558-2-16
- EN55032 Class B
- EN61000-3-2
- EN61000-3-3
- EN55035
Die Module besitzen zudem ein Gehäuse aus UL94-V0-zertifiziertem Kunststoff und wurden für einen zuverlässigen Betrieb unter industriellen Bedingungen entwickelt.
Vor der Auslieferung werden die Einheiten einem Burn-In-Test von 2 bis 4 Stunden bei 277 VAC und Volllast unterzogen.
Flexible Integration in elektronische Systeme
Die Stromversorgungsmodule sind für die Leiterplattenmontage ausgelegt und lassen sich einfach in bestehende Designs integrieren. Die Serie bietet eine kompakte Bauform sowie eine robuste Konstruktion, wodurch sie sich für zahlreiche Anwendungen eignet.
Typische Einsatzbereiche sind beispielsweise:
- industrielle Steuerungen
- Automatisierungs- und Steuertechnik
- Energie- und Infrastrukturanwendungen
- elektronische Geräte mit erhöhten Sicherheitsanforderungen
Durch die Kombination aus breitem Eingangsspannungsbereich, OVC-III-Zulassung und umfangreichen Schutzmechanismen stellt die ZPO40SXX00WN SMPS-Serie eine leistungsfähige Lösung für moderne industrielle Elektronik dar.
