Neue Power-Inductor in 1608 für Automotive-Anwendungen bis 165 °C
Mit der Erweiterung ihres Portfolios stellen Taiyo Yuden eine neue Serie von Multilayer Metal Power Inductor in kompakter 1608-Baugröße vor, die speziell für den Einsatz in anspruchsvollen Automotive-Anwendungen entwickelt wurde. Diese Induktivitäten sind für Betriebstemperaturen bis 165 °C ausgelegt und erfüllen damit steigende Anforderungen moderner Fahrzeugelektronik. Die Kombination aus hoher Zuverlässigkeit, Miniaturisierung und stabilen elektrischen Eigenschaften macht sie zu einer leistungsfähigen Lösung für kompakte und thermisch belastete Designs.
Taiyo Yuden – Innovationsführer bei elektronischen Bauteilen
Taiyo Yuden zählt zu den weltweit führenden Herstellern elektronischer Komponenten. Das Unternehmen ist bekannt für seine Innovationskraft im Bereich passiver Bauelemente wie Induktivitäten, Kondensatoren und HF-Komponenten. Mit einem starken Fokus auf Qualität und kontinuierliche Weiterentwicklung bietet Taiyo Yuden Lösungen für anspruchsvolle Anwendungen in der Automobil-, Industrie- und Unterhaltungselektronik.
Erweiterung der LACN-Serie: 1608 Baugröße für hohe Temperaturen

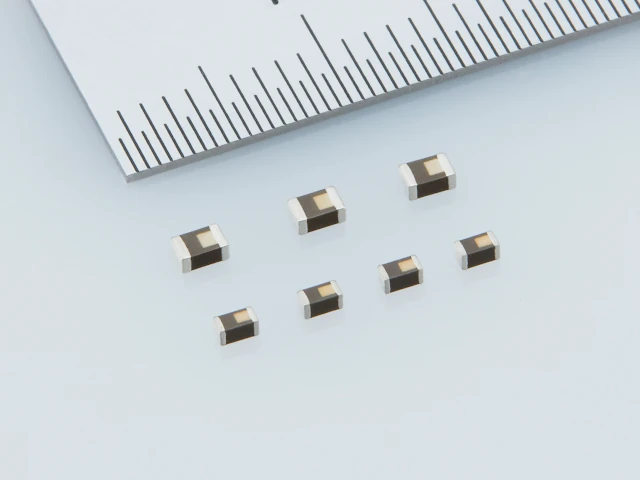

Die neu vorgestellten Multilayer Metal Power Inductor erweitern die bestehende LACN-Serie. Besonders hervorzuheben ist die 1608-Baugröße (1,6 × 0,8 mm), die eine platzsparende Integration ermöglicht und gleichzeitig hohe elektrische Leistungswerte bietet. Die Bauteile sind für Temperaturen von -55 °C bis +165 °C ausgelegt und eignen sich somit ideal für Automotive-Anwendungen, bei denen hohe thermische Belastungen auftreten.
Die Induktivitäten bieten stabile Eigenschaften auch unter hohen Strömen und Temperaturen. Durch die Metallstruktur wird eine hohe Sättigungsstromfestigkeit erreicht, während gleichzeitig niedrige Gleichstromwiderstände realisiert werden.
Technische Übersicht der neuen Induktivitäten
Nachfolgend eine Auswahl der wichtigsten Produkteigenschaften:
| Part Number | Size (mm) | Inductance (µH) | Tolerance | Idc1 (A) | Idc2 (A) | DCR (mΩ) | Temp Range (°C) |
|---|---|---|---|---|---|---|---|
| LACNF1608KKTR24MAB | 1.6×0.8 | 0.24 | ±20% | 3.2 | 3.8 | 35 | -55 ~ +165 |
| LACNF1608KKTR33MAB | 1.6×0.8 | 0.33 | ±20% | 2.8 | 3.3 | 46 | -55 ~ +165 |
| LACNF1608KKTR47MAB | 1.6×0.8 | 0.47 | ±20% | 2.6 | 3.0 | 65 | -55 ~ +165 |
| LACNF1608KKTR56MAB | 1.6×0.8 | 0.56 | ±20% | 2.3 | 2.5 | 80 | -55 ~ +165 |
| LACNF1608KKT1R0MAB | 1.6×0.8 | 1.0 | ±20% | 1.8 | 1.7 | 170 | -55 ~ +165 |
| LACNF2012KKT1R5MAB | 2.0×1.25 | 1.5 | ±20% | 2.4 | 1.9 | 130 | -55 ~ +165 |
Hinweise zu den Stromwerten:
- Idc1: Sättigungsstrom (Induktivitätsabfall auf 30 %)
- Idc2: Strom bei Temperaturanstieg von 40 °C
Vorteile der neuen Power Inductor im Überblick
Die neuen Induktivitäten bieten eine Reihe technischer Vorteile:
- Hohe Betriebstemperatur bis 165 °C
- Kompakte 1608 Baugröße für platzkritische Designs
- Niedriger DC-Widerstand für hohe Effizienz
- Hohe Sättigungsstromwerte
- AEC-Q200 konform für Automotive-Anwendungen
- Stabile elektrische Eigenschaften auch unter Last
Weitere Varianten und Serien
Neben der LACN-Serie sind auch Varianten der LCCN-Serie verfügbar, die ebenfalls für Automotive-Anwendungen qualifiziert sind. Diese unterscheiden sich teilweise im Temperaturbereich und bieten zusätzliche Optionen für spezifische Anforderungen:
| Part Number | Size (mm) | Inductance (µH) | Temp Range (°C) |
|---|---|---|---|
| LCCNF1608KKT1R0MAD | 1.6×0.8 | 1.0 | -55 ~ +150 |
| LCCNF2012KKT1R5MAD | 2.0×1.25 | 1.5 | -55 ~ +150 |
| LCCNF1608KKT1R0MA | 1.6×0.8 | 1.0 | -40 ~ +125 |
| LCCNF2012KKT1R5MA | 2.0×1.25 | 1.5 | -40 ~ +125 |
Diese Varianten bieten zusätzliche Flexibilität für Anwendungen mit unterschiedlichen Temperaturanforderungen.
Einsatzbereiche der Induktivitäten
Die neuen Multilayer Metal Power Induktoren eignen sich besonders für:
- DC/DC-Wandler in Fahrzeugen
- Stromversorgungen für Steuergeräte
- ADAS-Systeme
- Infotainment- und Kommunikationsmodule
- Industrieelektronik mit hohen Temperaturanforderungen
Durch die Kombination aus Miniaturisierung und hoher Leistungsfähigkeit tragen diese Induktivitäten zur weiteren Integration und Effizienzsteigerung moderner Elektroniksysteme bei.
Mit dieser Portfolioerweiterung unterstreicht Taiyo Yuden seine Position als Technologieführer im Bereich Power Inductor und bietet leistungsstarke Induktivitäten für die nächste Generation von Automotive-Anwendungen.
