TAIYO YUDEN und ELNA erweitern ihr Portfolio: Neue HVX-(J) und HTX-(J) Polymer-Hybrid-Aluminium-Elektrolytkondensatoren
Mit den neu vorgestellten HVX-(J)- und HTX-(J)-Serien bringt TAIYO YUDEN eine weiterentwickelte Generation leitfähiger Polymer-Hybrid-Aluminium-Elektrolytkondensatoren auf den Markt. Die Baureihen wurden speziell für Anwendungen entwickelt, die hohe Rippelstrombelastbarkeit, kompakte Bauformen und besonders zuverlässige Performance über einen großen Temperaturbereich erfordern. Damit reagiert der Hersteller auf die wachsenden Anforderungen moderner Leistungselektronik.
Unterstützt wird dies durch die Expertise von ELNA, einer 100%igen Tochtergesellschaft von TAIYO YUDEN, die für hochwertige Aluminium-Elektrolytkondensatoren bekannt ist.
Überblick über die neue Produktgeneration
Die HVX-(J)- und HTX-(J)-Serien basieren auf der etablierten Hybridtechnologie, bei der leitfähiges Polymer und flüssiges Elektrolyt kombiniert werden. Das Ergebnis sind Kondensatoren mit deutlich verbessertem ESR-Verhalten, sehr hoher Rippelstrombelastbarkeit und beständiger elektrischer Charakteristik. Die Modelle richten sich vor allem an Geräte, die hohen Strömen, starken Temperaturschwankungen und langen Einsatzzeiten standhalten müssen.

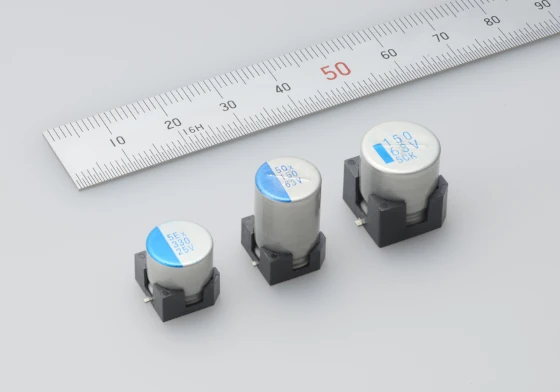

Gehäusevarianten wie φ8×10 mm bis hin zu größeren φ12.5×13.5 mm ermöglichen flexible Platzierung auf kompakten Leiterplatten. Die flacheren HTX-Modelle erlauben zudem eine geringere Bauhöhe und erweitern die Integrationsmöglichkeiten, insbesondere in eng gepackten Designs.
Stärken der Hybrid-Aluminium-Elektrolytkondensatoren
TAIYO YUDEN optimiert seine neuen Serien gezielt für eine Kombination aus Stabilität, Energieeffizienz und Langlebigkeit. Die wichtigsten technischen Vorteile umfassen:
- Sehr hoher Rippelstrom – ermöglicht zuverlässigen Betrieb in DC/DC-Wandlern und modernen Netzteilen
- Niedriger ESR – verbessert die Effizienz und reduziert Verluste bei hohen Frequenzen
- Breiter Temperaturbereich – ideal für leistungsintensive und thermisch anspruchsvolle Anwendungen
- Hohe Zuverlässigkeit – dank Hybridtechnologie bleiben Kapazität und ESR über lange Zeit stabil
- Kompakte Bauformen – flachere Profile unterstützen geringe Bauhöhen und dicht bestückte Designs
Diese Eigenschaften machen die HVX-(J)- und HTX-(J)-Serien zu einer attraktiven Wahl für Entwickler, die robuste und zugleich kompakte Kondensatorlösungen benötigen.
Während ELNA weiterhin im klassischen Aluminium-Elko-Bereich stark vertreten ist, erweitern die Hybridserien von TAIYO YUDEN das Portfolio um Lösungen für besonders anspruchsvolle Leistungsanwendungen.
Anwendungen, die von den neuen Serien profitieren
Die Kondensatoren eignen sich besonders für Einsatzbereiche, in denen hohe Leistungsdichte, thermische Stabilität und lange Lebensdauer gefordert sind. Dazu zählen unter anderem:
- Leistungs-DC/DC-Wandler und Industrie-Netzteile
- Elektrifizierungssysteme im Automotive-Bereich
- ADAS-Module, Steuergeräte und Bordnetzkomponenten
- Industrieelektronik und Automation
- Embedded-Systeme mit hohen Schaltfrequenzen
- Filter- und Glättungsschaltungen für stabile Spannungsversorgung
Durch ihre optimierte Kombination aus Temperaturstabilität und Rippelstromfestigkeit lassen sich die Bauteile zuverlässig selbst unter anspruchsvollen Belastungsprofilen einsetzen.
Technische Produktspezifikationen der neuen HVX-(J) und HTX-(J) Serien
Nachfolgend finden Sie eine Übersicht der wichtigsten technischen Parameter der HVX-(J)- und HTX-(J)-Kondensatoren. Die Tabelle zeigt die verfügbaren Größen, Temperaturbereiche und elektrischen Kennwerte und erleichtert die Auswahl des passenden Bauteils für Ihre Anwendung.
| Part Number | Größe (Ø×L) [mm] | Betriebstemperatur [°C] | Nennspannung [Vdc] | Nennkapazität [µF] | Kapazitätstoleranz [%] | ESR (max.) [mΩ] | Ripple 125 °C (max.) [mArms] | Ripple 135 °C (max.) [mArms] | Lebensdauer (125 °C / 135 °C) [h] |
|---|---|---|---|---|---|---|---|---|---|
| RAHVX221M1TEH0002J | Ø8×10 | –55 ~ +135 | 25 | 220 | ±20 | 18.5 | 3900 | 2900 | 4000 |
| RAHVX331M1TFH0002JX | Ø10×10 | –55 ~ +135 | 25 | 330 | ±20 | 15 | 4600 | 3400 | 4000 |
| RAHVX681M1TFK5002JX | Ø10×12.5 | –55 ~ +135 | 25 | 680 | ±20 | 15 | 4800 | 3500 | 4000 |
| RAHVX102M1TGL5005J | Ø12.5×13.5 | –55 ~ +135 | 25 | 1000 | ±20 | 12 | 5700 | 4000 | 4000 |
| RAHVX151M1GEH0002J | Ø8×10 | –55 ~ +135 | 35 | 150 | ±20 | 18.5 | 3800 | 2700 | 4000 |
| RAHVX271M1GFH0002JX | Ø10×10 | –55 ~ +135 | 35 | 270 | ±20 | 15 | 4600 | 3200 | 4000 |
| RAHVX471M1GFK5002JX | Ø10×12.5 | –55 ~ +135 | 35 | 470 | ±20 | 15 | 4800 | 3500 | 4000 |
| RAHVX681M1GGL5005J | Ø12.5×13.5 | –55 ~ +135 | 35 | 680 | ±20 | 13 | 5700 | 4000 | 4000 |
| RAHVX680M1UEH0002J | Ø8×10 | –55 ~ +135 | 50 | 68 | ±20 | 19 | 3600 | 2500 | 4000 |
| RAHVX121M1UFH0002JX | Ø10×10 | –55 ~ +135 | 50 | 120 | ±20 | 16 | 4300 | 3100 | 4000 |
| RAHVX221M1UFK5002JX | Ø10×12.5 | –55 ~ +135 | 50 | 220 | ±20 | 16 | 4800 | 3400 | 4000 |
| RAHVX271M1UGL5005J | Ø12.5×13.5 | –55 ~ +135 | 50 | 270 | ±20 | 15 | 5300 | 3800 | 4000 |
| RAHVX470M4EEH0002J | Ø8×10 | –55 ~ +135 | 63 | 47 | ±20 | 23 | 3300 | 2200 | 4000 |
| RAHVX820M4EFH0002JX | Ø10×10 | –55 ~ +135 | 63 | 82 | ±20 | 18 | 4000 | 3000 | 4000 |
| RAHVX121M4EFK5002JX | Ø10×12.5 | –55 ~ +135 | 63 | 120 | ±20 | 18 | 4400 | 3100 | 4000 |
| RAHVX151M4EGL5005J | Ø12.5×13.5 | –55 ~ +135 | 63 | 150 | ±20 | 16 | 5000 | 3100 | 4000 |
| RAHTX221M1TEH0002J | Ø8×10 | –55 ~ +135 | 25 | 220 | ±20 | 18.5 | 3900 | 2900 | 4000 |
| RAHTX331M1TFH0002JX | Ø10×10 | –55 ~ +135 | 25 | 330 | ±20 | 15 | 4600 | 3400 | 4000 |
| RAHTX681M1TFK5002JX | Ø10×12.5 | –55 ~ +135 | 25 | 680 | ±20 | 15 | 4800 | 3500 | 4000 |
| RAHTX102M1TFP5002JX | Ø10×16.5 | –55 ~ +135 | 25 | 1000 | ±20 | 12 | 5700 | 4000 | 4000 |
| RAHTX102M1TGL5005J | Ø12.5×13.5 | –55 ~ +135 | 25 | 1000 | ±20 | 12 | 5700 | 4000 | 4000 |
| RAHTX151M1GEH0002J | Ø8×10 | –55 ~ +135 | 35 | 150 | ±20 | 18.5 | 3800 | 2700 | 4000 |
| RAHTX271M1GFH0002JX | Ø10×10 | –55 ~ +135 | 35 | 270 | ±20 | 15 | 4600 | 3200 | 4000 |
| RAHTX471M1GFK5002JX | Ø10×12.5 | –55 ~ +135 | 35 | 470 | ±20 | 15 | 4800 | 3500 | 4000 |
| RAHTX681M1GFP5002JX | Ø10×16.5 | –55 ~ +135 | 35 | 680 | ±20 | 13 | 5700 | 4000 | 4000 |
| RAHTX681M1GGL5005J | Ø12.5×13.5 | –55 ~ +135 | 35 | 680 | ±20 | 13 | 5700 | 4000 | 4000 |
| RAHTX680M1UEH0002J | Ø8×10 | –55 ~ +135 | 50 | 68 | ±20 | 19 | 3600 | 2500 | 4000 |
| RAHTX121M1UFH0002JX | Ø10×10 | –55 ~ +135 | 50 | 120 | ±20 | 16 | 4300 | 3100 | 4000 |
| RAHTX221M1UFK5002JX | Ø10×12.5 | –55 ~ +135 | 50 | 220 | ±20 | 16 | 4800 | 3400 | 4000 |
| RAHTX271M1UFP5002JX | Ø10×16.5 | –55 ~ +135 | 50 | 270 | ±20 | 15 | 5300 | 3800 | 4000 |
| RAHTX271M1UGL5005J | Ø12.5×13.5 | –55 ~ +135 | 50 | 270 | ±20 | 15 | 5300 | 3800 | 4000 |
| RAHTX470M4EEH0002J | Ø8×10 | –55 ~ +135 | 63 | 47 | ±20 | 23 | 3300 | 2200 | 4000 |
| RAHTX820M4EFH0002JX | Ø10×10 | –55 ~ +135 | 63 | 82 | ±20 | 18 | 4000 | 3000 | 4000 |
| RAHTX121M4EFK5002JX | Ø10×12.5 | –55 ~ +135 | 63 | 120 | ±20 | 18 | 4400 | 3100 | 4000 |
| RAHTX151M4EFP5002JX | Ø10×16.5 | –55 ~ +135 | 63 | 150 | ±20 | 15 | 5200 | 3600 | 4000 |
| RAHTX151M4EGL5005J | Ø12.5×13.5 | –55 ~ +135 | 63 | 150 | ±20 | 16 | 5000 | 3100 | 4000 |
Warum diese Serien im Markt herausstechen
Elektronische Systeme werden zunehmend kompakter, effizienter und leistungsstärker. Gleichzeitig steigen die Anforderungen an die Stromversorgung, insbesondere im Hinblick auf Rippelströme, Schaltfrequenzen und thermische Belastung. Genau hier setzen die HVX-(J)- und HTX-(J)-Kondensatoren an:
Sie kombinieren die robuste Lebensdauer klassischer Elektrolytkondensatoren mit der hohen Leistungsfähigkeit moderner Polymere. Dadurch bleibt das Verhalten der Komponenten selbst unter intensiver Nutzung stabil, was in Automotive- und Industrieapplikationen entscheidend für Sicherheit und Funktionsfähigkeit ist.
Durch ihre kompakte Bauform lassen sich die Bauteile zudem in modernen, platzkritischen Designs unterbringen, ohne auf Performance verzichten zu müssen. Damit unterstützen sie einen breiten Einsatzbereich – von der Energieumwandlung über Signalverarbeitung bis hin zu sicherheitskritischen Systemen.
TAIYO YUDEN und ELNA bieten Entwicklern somit eine moderne Bauteilfamilie, die die steigende Komplexität und die hohen Belastungen heutiger Elektroniksysteme zuverlässig mitgeht.
