  • Verbesserte Alterungsbeständigkeit und Stabilität bei kleinen TCXOs bis 1,6mm x 1,2mm

    Kleine TCXOs sind heute essenziell für Wireless-Anwendungen und GPS-Bereiche. Allerdings leiden die verkleinerten, im TCXO eingebauten ICs unter einer verstärkten Alterung und verschlechterter Stabilität. Suntsu hat hierfür eine neue Lösung für Sie entwickelt:

    TCXOs gibt es mittlerweile in Baugrößen bis 1,6mm x 1,2mm, aber durch Downsizing treten auch Probleme auf: Während der Kristallrohling in einer ausreichenden kleinen Größe hergestellt werden kann, bedeutet der Einbau von kleinen ICs in das Gehäuse, dass ihre Alterungbeständigkeit und Stabilität sinken.

    Suntsu hat hierfür eine Lösung entwickelt. Mit Einführung der neuen STH-Serie wird der H-Type Aufbau eingeführt:

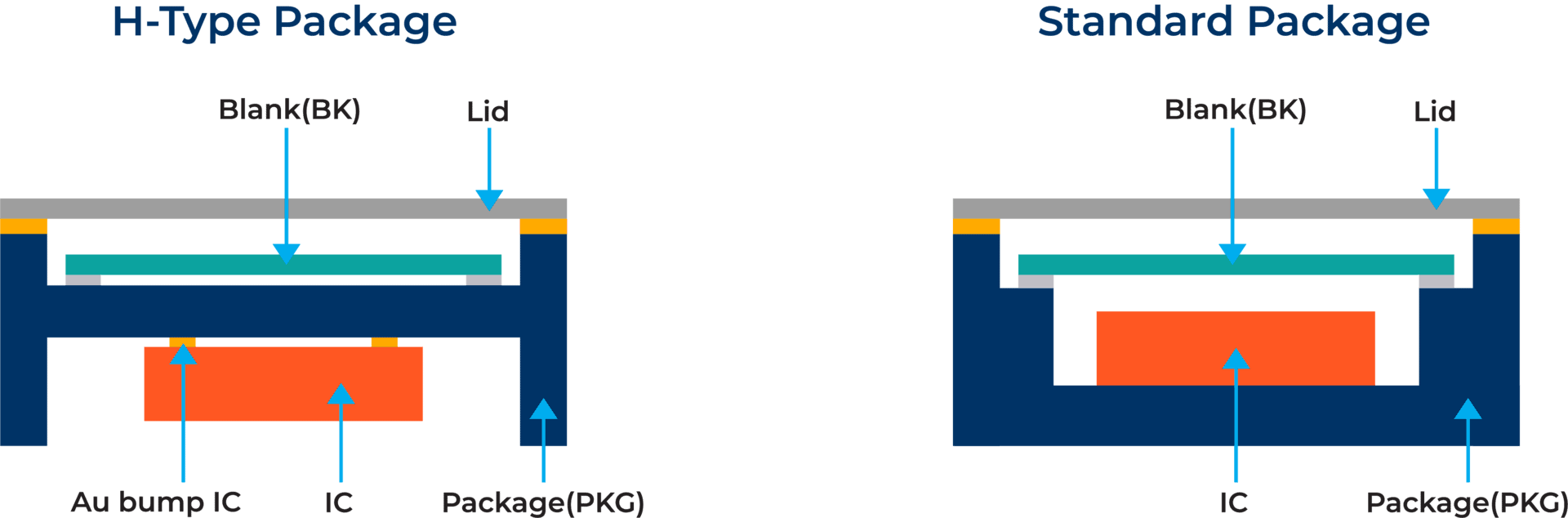

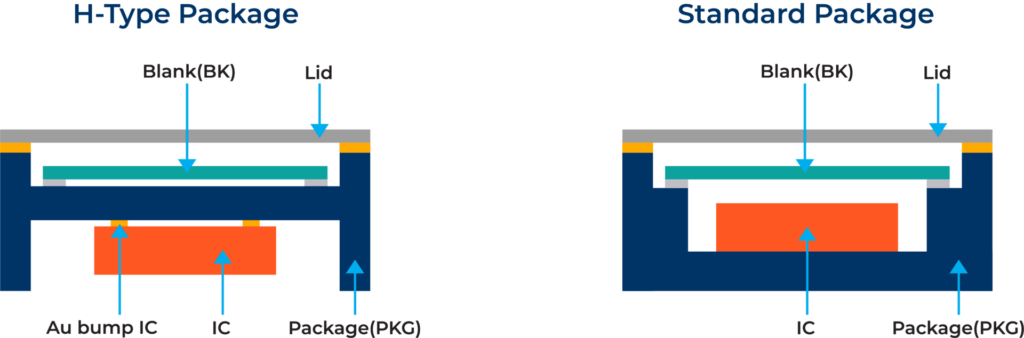

    Vergleich: H-Type- und Standard-Aufbau

    In der neuen Bauform wird der Kristallrohling in einem eigenständigen Hohlraum eingekapselt und dadurch vom IC getrennt. Diese Trennung hilft, Spannung abzubauen, durch die der Kristall sonst schneller altert. Hierdurch verbessert sich die Langzeitalterungsleistung mit einer Frequenzstabilität von ±10ppm auf ±5ppm für 10 Jahre.

    Die neue STH-Serie von Suntsu ist mit einem Frequenzbereich von 13 MHz bis 52 MHz bei 1,8 V ~ 3,3 V ausgelegt. Der beschnittene Sinuswellenausgang und die analoge Kompensation machen diese TCXOs zu einer großartigen Wahl für GPS-Anwendungen. Folgende Baugrößen sind erhältlich:

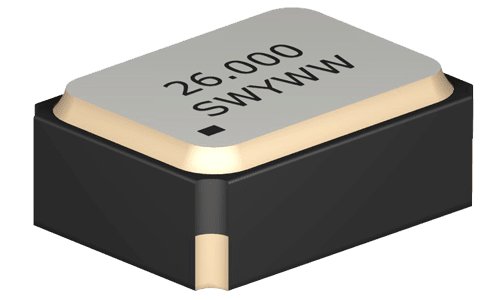

    STH11K mit der Baugröße 1,6mm x 1,2mm                                          STH21K mit der Baugröße 2mm x 1,6mm                                   STH22K mit der Baugröße 2,5mm x 2mm

    STH11K                                         STH21K                                        STH22K
