Winstar WL0F00088000BGXAANA00: Edge AI trifft auf ultrabreites 8,8-Zoll-HMI

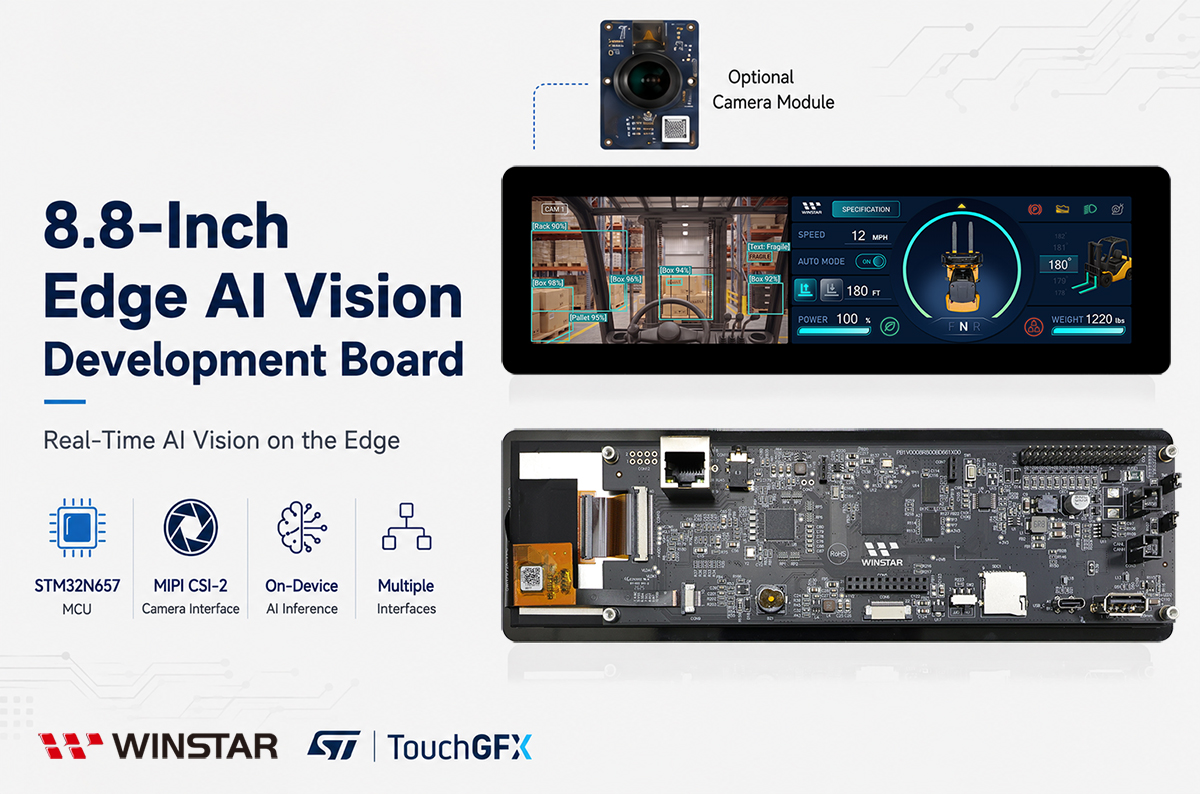

Wie lässt sich künstliche Intelligenz direkt in ein kompaktes HMI integrieren, ohne für jede Auswertung auf die Cloud angewiesen zu sein? Das 8,8-Zoll STM32N6 Edge AI Development Board von Winstar verbindet ein ultrabreites TFT-Touchdisplay mit dem leistungsfähigen STM32N657 und lokaler KI-Verarbeitung. Dadurch eignet sich das WL0F00088000BGXAANA00 für anspruchsvolle Embedded-, Vision- und Bedienanwendungen. Zahlreiche Industrie-Schnittstellen, ein weiter Spannungsbereich und ST TouchGFX schaffen zusätzliche Flexibilität in Industrie, Fahrzeugen und intelligenten Geräten. Welche Möglichkeiten eröffnet diese Plattform für moderne, vernetzte und platzsparende Systeme?
Winstar Display wurde 1998 gegründet und entwickelt Displaylösungen für industrielle Anwendungen. Das Portfolio reicht von LCD- und TFT-Modulen bis zu OLED-Displays und integrierten Systemlösungen. Mit dem WL0F00088000BGXAANA00 erweitert Winstar dieses Angebot um ein 8,8-Zoll Edge AI Development Board im besonders breiten Bar-Type-Format.
Edge AI direkt auf dem STM32N657
Im Zentrum der Plattform steht der STM32N657 aus der STM32N6-Serie. Zusammen mit dem Neural-ART Accelerator ermöglicht er laut Winstar eine KI-Rechenleistung von bis zu 600 GOPS. Damit können AI-Inferenzaufgaben direkt auf dem Gerät ausgeführt werden, ohne dass dafür dauerhaft eine Cloud-Verbindung oder ein Linux-basiertes MPU-System erforderlich ist.
In Verbindung mit einer Kamera sind beispielsweise Bildklassifizierung, Objekt- und Personenerkennung sowie Anomalieerkennung möglich. Für die Bildaufnahme stehen MIPI CSI-2 und eine parallele Kameraschnittstelle bereit. Das macht das Board interessant für Embedded-Vision-Systeme, Anlagenüberwachung, intelligente Geräte oder kompakte Bedienlösungen mit lokaler Bildauswertung.
Zu den wichtigsten Merkmalen gehören:
- STM32N657 mit Neural-ART Accelerator
- bis zu 600 GOPS für Edge-AI-Anwendungen
- 8,8-Zoll-TFT mit 1920 × 480 Pixeln
- Projected Capacitive Touch, PCAP
- typische Helligkeit von 450 cd/m²
- 32 MB RAM und 64 MB Flash-Speicher
- MIPI CSI-2 und parallele Kameraschnittstelle
- CAN FD, RS485, RS232, Ethernet, USB-C, UART, SPI, I2C und GPIO
- Betriebsspannung von 9 bis 36 V
- Unterstützung von ST TouchGFX
- Betriebstemperatur von -20 bis +70 °C
WL0F00088000BGXAANA00: breites HMI für kompakte Einbauräume
Das 8,8-Zoll-TFT arbeitet mit einer Auflösung von 1920 × 480 Pixeln und einem Seitenverhältnis von 4:1. Die aktive Fläche beträgt 218,88 × 54,72 mm. Das komplette Modul misst 241,3 × 74,3 × 28,7 mm. Durch dieses langgezogene Format kann das Display dort eingesetzt werden, wo nur wenig Einbauhöhe zur Verfügung steht, gleichzeitig aber viele Informationen nebeneinander dargestellt werden sollen.
| Merkmal | Spezifikation |
|---|---|
| Modell | WL0F00088000BGXAANA00 |
| MCU | STM32N657 |
| Display | 8,8 Zoll TFT |
| Auflösung | 1920 × 480 Pixel |
| Touch | PCAP |
| Helligkeit | typ. 450 cd/m² |
| RAM | 32 MB |
| Flash Memory | 64 MB |
| Abmessungen | 241,3 × 74,3 × 28,7 mm |
| Aktive Fläche | 218,88 × 54,72 mm |
| Versorgung | 9–36 V DC |
| Betriebstemperatur | -20 bis +70 °C |
| Lagertemperatur | -30 bis +80 °C |

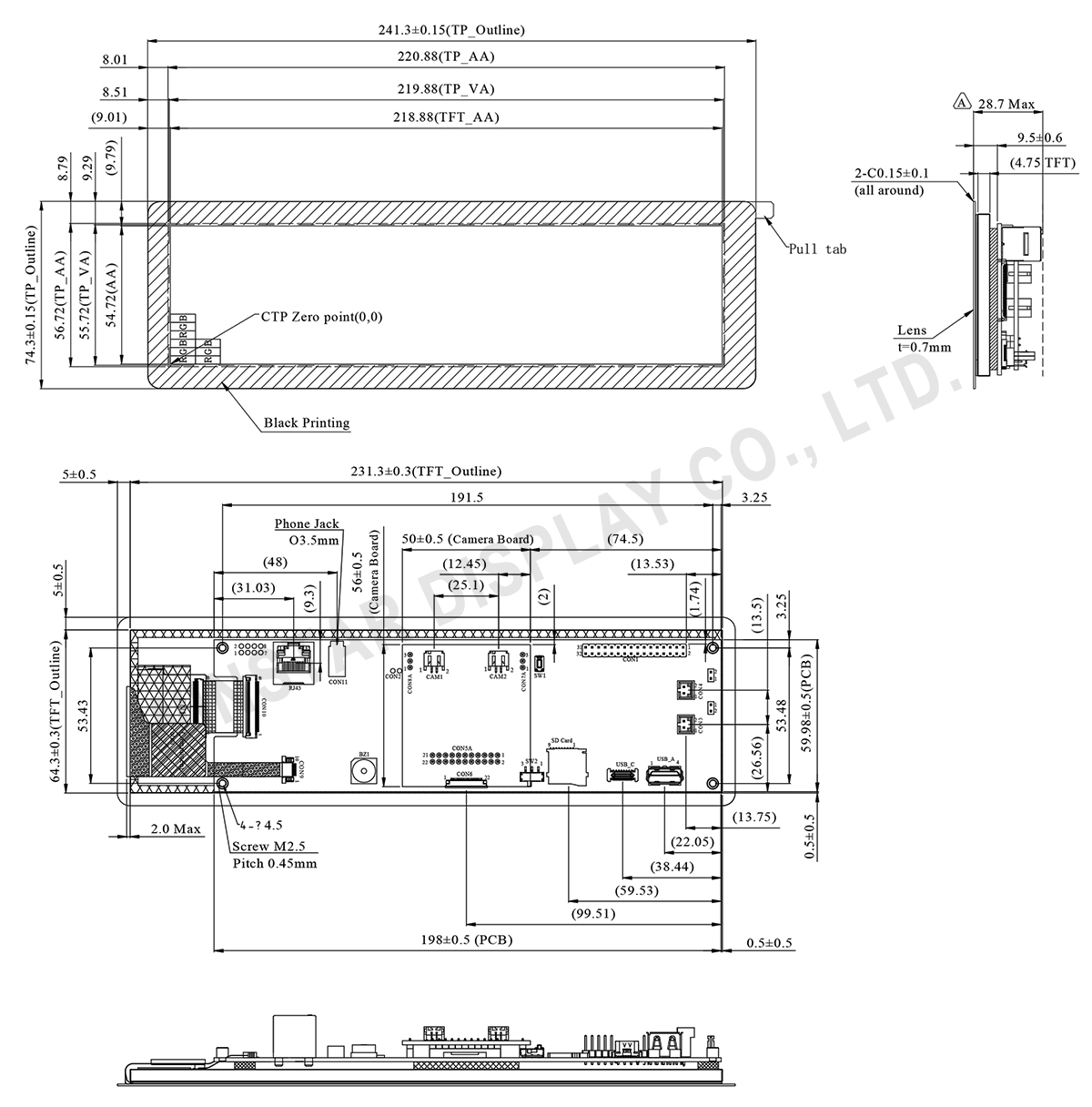

Die Konturzeichnung zeigt die mechanischen Abmessungen des Displays, der Touch-Fläche und der Leiterplatte. Dadurch lassen sich Gehäuse, Ausschnitte und Befestigungspunkte bereits frühzeitig in die Konstruktion einplanen.
Viele Schnittstellen für die Systemintegration
Neben der KI-Leistung ist die umfangreiche Konnektivität ein wesentlicher Vorteil. Das Winstar WL0F00088000BGXAANA00 unterstützt klassische industrielle Schnittstellen ebenso wie moderne Netzwerk- und Kameraanbindungen. Somit kann die Plattform sowohl mit Sensorik und Steuerungen als auch mit Kameras und übergeordneten Systemen kommunizieren.
| Bereich | Verfügbare Anbindung |
| Netzwerk | Ethernet über RJ45 |
| Feldbus | CAN FD, RS485 |
| Seriell | RS232, UART |
| Peripherie | SPI, I2C, GPIO |
| Kamera | MIPI CSI-2 / Parallel |
| USB | USB-C / USB |
| Debug | SWD/JTAG-bezogene Signale über CON1 |

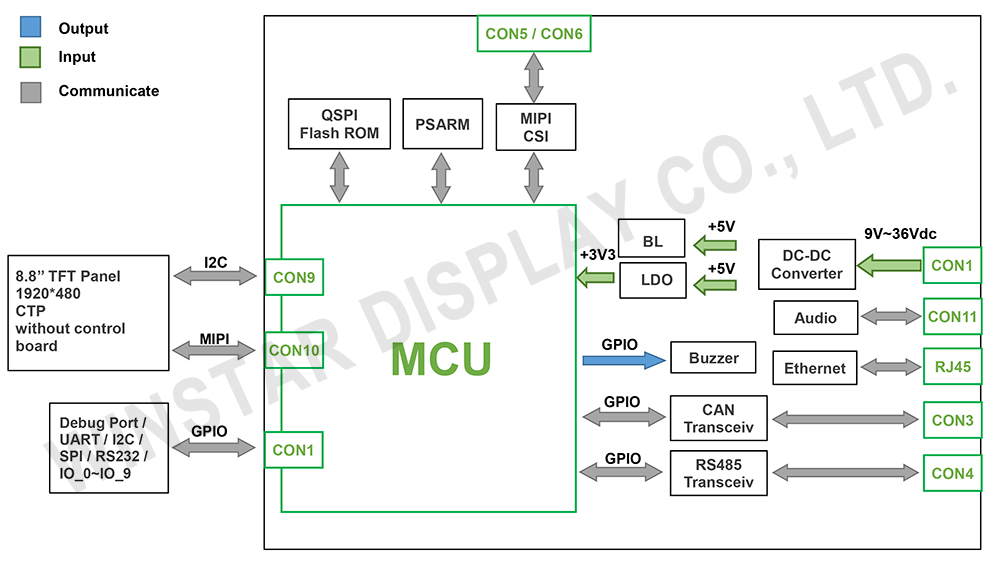

Das Blockdiagramm macht den Systemaufbau besonders anschaulich. Die MCU bildet das Zentrum und bindet Display und Touch, Flash, PSRAM, Kamera, Audio, Ethernet sowie CAN- und RS485-Transceiver an. Dadurch vereint das Board HMI, Kommunikation und lokale KI-Verarbeitung auf einer kompakten Plattform.
Für Anwendungen mit begrenztem Bauraum bietet das ungewöhnliche 4:1-Format zusätzliche Möglichkeiten. Kamerabild, KI-Ergebnisse, Statuswerte, Warnmeldungen und Bedienelemente lassen sich auf einer gemeinsamen Oberfläche anordnen. Dadurch eignet sich das Winstar Board unter anderem für industrielle Bedienpanels, Off-Highway-Fahrzeuge, Smart Appliances, Monitoring-Systeme und weitere Embedded-AI-Vision-Anwendungen.
FAQ
Was ist das Winstar WL0F00088000BGXAANA00 und wofür eignet es sich?
Das Winstar WL0F00088000BGXAANA00 ist ein 8,8-Zoll STM32N6 Edge AI Development Board für HMI-, Embedded- und Vision-Anwendungen. Es kombiniert einen STM32N657 mit einem ultrabreiten TFT-Touchdisplay und lokaler KI-Verarbeitung. Das 4:1-Format eignet sich besonders für Anwendungen mit begrenzter Einbauhöhe, beispielsweise industrielle Bedienpanels, Fahrzeuganzeigen oder intelligente Geräte.
Welche Edge-AI-Anwendungen sind mit dem Winstar STM32N6 Board möglich?
Mit dem Winstar STM32N6 Edge AI Development Board lassen sich KI-Auswertungen direkt auf dem Gerät durchführen. Der STM32N657 arbeitet dabei mit einer Neural-ART NPU mit bis zu 600 GOPS bei 1 GHz. In Verbindung mit einer Kamera sind unter anderem Objekterkennung, Personenerkennung und Anomalieerkennung möglich. Da die Inferenz lokal erfolgt, ist dafür keine permanente Cloud-Verbindung erforderlich.
Was wird für eine KI-Kameraanwendung mit dem WL0F00088000BGXAANA00 benötigt?
Für eine visuelle Edge-AI-Anwendung benötigen Sie das WL0F00088000BGXAANA00, eine geeignete Kamera und eine Spannungsversorgung von 9 bis 36 V DC. Winstar nennt im Datenblatt die Kameraeinheit B-CAMS-IMX für die visuelle Erkennung. Die Kameraanbindung kann über MIPI CSI-2 beziehungsweise eine parallele Schnittstelle erfolgen. Damit lassen sich Kameradaten unmittelbar auf dem Board erfassen und für lokale KI-Aufgaben verarbeiten.
Welche Schnittstellen bietet das Winstar WL0F00088000BGXAANA00 für industrielle Systeme?
Das Winstar WL0F00088000BGXAANA00 bietet zahlreiche Schnittstellen für die Einbindung in Embedded- und Industriesysteme. Dazu gehören CAN FD, RS485, RS232, Ethernet, USB, UART, SPI, I2C und GPIO. Für Kameras stehen außerdem MIPI CSI-2 und eine parallele Schnittstelle zur Verfügung. Dadurch können Steuerungen, Sensoren, Netzwerke, Kameras und weitere Peripheriegeräte über eine gemeinsame Entwicklungsplattform angebunden werden.
